PCB中6腳自鎖開關怎么畫，求解答！

查看數: 13060 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-4-15 16:23

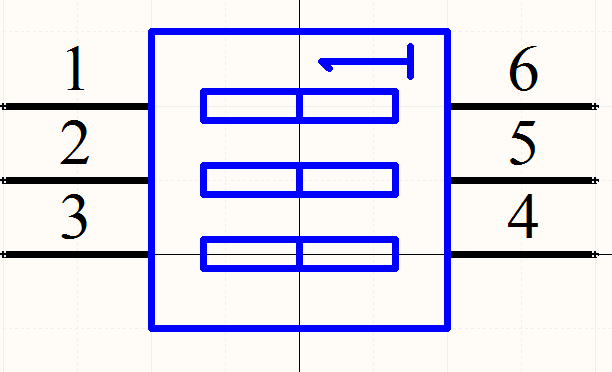

在畫PCB板的過程中遇到6腳自鎖開關，原理圖如圖，不知道該怎么接線，如果是實物的話，可以用萬用表測一下就搞定了，但是畫圖時該怎么辦？

回復

ID:150793 發表于 2017-4-16 09:36

binguo 發表于 2017-4-15 17:22
你用萬用表分別打一下23，56腳，看看效果一不一樣就知道有沒有方向之分了

知道了，謝謝分享

ID:189872 發表于 2017-4-15 17:22

你用萬用表分別打一下23，56腳，看看效果一不一樣就知道有沒有方向之分了

ID:189872 發表于 2017-4-15 17:11

有沒有方向之分，你用萬用表打一下2和3，5和6，看看效果一不一樣就好了

ID:189872 發表于 2017-4-15 17:04

3029936164 發表于 2017-4-15 17:00
但是在焊接的時候開關還有方向之分啊

沒有的，至少我買的六腳帶自鎖沒有

ID:150793 發表于 2017-4-15 17:00

binguo 發表于 2017-4-15 16:48
2和3腳分別接正負極就好了

但是在焊接的時候開關還有方向之分啊

ID:189872 發表于 2017-4-15 16:48

2和3腳分別接正負極就好了
