ktchen 發表于 2017-9-12 10:32
按我理解，該電路的測量參數來自 J3 端口的四個輸入 J3_11，J3_13，J3_17，J3_19 端子。而對于滿幅量程為5V ...

C:\Users\jiayl\Desktop\1, 這是短路情況下的數值

ktchen 發表于 2017-9-12 10:32
按我理解，該電路的測量參數來自 J3 端口的四個輸入 J3_11，J3_13，J3_17，J3_19 端子。而對于滿幅量程為5V ...

非常感謝你的分析，很到位，完全理解我的設計思路。被測件為電阻值為5歐姆左右，檢測時，5V電壓加載于被測件上，這樣的話被測樣件與取樣電阻R7構成回路，ADC采的是取樣電阻上側的電壓值。R7若取1.5歐姆阻值，測得采樣電壓值為1V左右，流過的電流值為0.7A左右。若取100歐姆，測得采樣電壓為4.76V。需要特別說明的是：被測樣件同時可能出現短路故障和斷路故障，若短路的話 那直接所測為5v值。和正常情況下兩者相差不大，不太容易區分故障。此外PCH8591 ADC芯片的參考電壓取的是5V，測量樣值肯定不能超過5V，對吧。不知道我這樣的述說 您能否更明白一點，希望和你繼續交流、

按我理解，該電路的測量參數來自 J3 端口的四個輸入 J3_11，J3_13，J3_17，J3_19 端子。而對于滿幅量程為5V的PCH8591 ADC芯片來說，要做到更高精度的測量，四個AINx輸入端將達近5V的電壓。這樣，輸入端口的4顆1歐姆電阻上將流過近5安培的電流。來自7805的5V電壓給J3端口，我沒猜錯的話，該電壓施加給被測件，再由1歐姆電阻分壓取樣輸給ADC芯片的。如果是這樣的話，我的建議是：7805改用20W以上的開關電源，取樣電阻R7，R15，R16，R17采用10W的功率電阻；若這不太現實，那就加大這4顆取樣電阻值，100歐姆為宜。

零妖 發表于 2017-9-11 18:12
首先，ADC的輸入端你可以看作是一個電阻無窮大的地方，所以串聯電阻沒影響。其次，你這樣做是沒問題的。

贊贊贊…………

zimiaoxinghan 發表于 2017-9-11 15:44
應用的就是測量下拉電阻的電壓變化，若改成串聯電阻，豈不是變成了限流電阻？您覺得呢？？

首先，ADC的輸入端你可以看作是一個電阻無窮大的地方，所以串聯電阻沒影響。其次，你這樣做是沒問題的。

mrchen77 發表于 2017-9-10 15:36
這個ADC輸入還并接了一個很小的下拉電阻？應該是串聯比較好

應用的就是測量下拉電阻的電壓變化，若改成串聯電阻，豈不是變成了限流電阻？您覺得呢？？

漫步經心 發表于 2017-9-11 13:55
P0的上拉電阻建議用排阻，10K就OK了。單個接比較占空間，而且電路也變得復雜了

很有道理 不錯

P0的上拉電阻建議用排阻，10K就OK了。單個接比較占空間，而且電路也變得復雜了

看不清楚圖啊

這個ADC輸入還并接了一個很小的下拉電阻？應該是串聯比較好

zimiaoxinghan 發表于 2017-9-10 09:44
若我可以畫完P(guān)CB 板，請您幫我審閱一下嗎？

沒事，我不忙了就幫你看看。加我QQ把。1827702167

零妖 發表于 2017-9-9 21:36
哈哈，黑幣這個是小事兒。
你的電路圖我看了看基本上沒有發現大的問題。我覺得做個最小系統板應該沒問題 ...

若我可以畫完P(guān)CB 板，請您幫我審閱一下嗎？

零妖 發表于 2017-9-9 21:36
哈哈，黑幣這個是小事兒。
你的電路圖我看了看基本上沒有發現大的問題。我覺得做個最小系統板應該沒問題 ...

大哥，謝謝你百忙之中抽時間看我的電路原理圖并予以指導，不勝感激，幫助我前進了第一步。我畫PCB用的是Altium Designer軟件。再次感謝�。�！非常高興與您交流。!!!

zimiaoxinghan 發表于 2017-9-9 08:28
真不好意思，沒想到下載附件，還收您的黑幣，我將及時補償給你。關于您指出的問題 我將及時修改。根據您 ...

哈哈，黑幣這個是小事兒。
你的電路圖我看了看基本上沒有發現大的問題。我覺得做個最小系統板應該沒問題。
你繪制電路原理圖用的啥軟件？簡單點的電路我推薦  立創EDA 。

零妖 發表于 2017-9-7 15:55
此電路有問題，結果是程序不能下載。TXD和RXD搞反了。不懂的可以再問我。給你回答個問題，還扣了我5個黒幣 ...

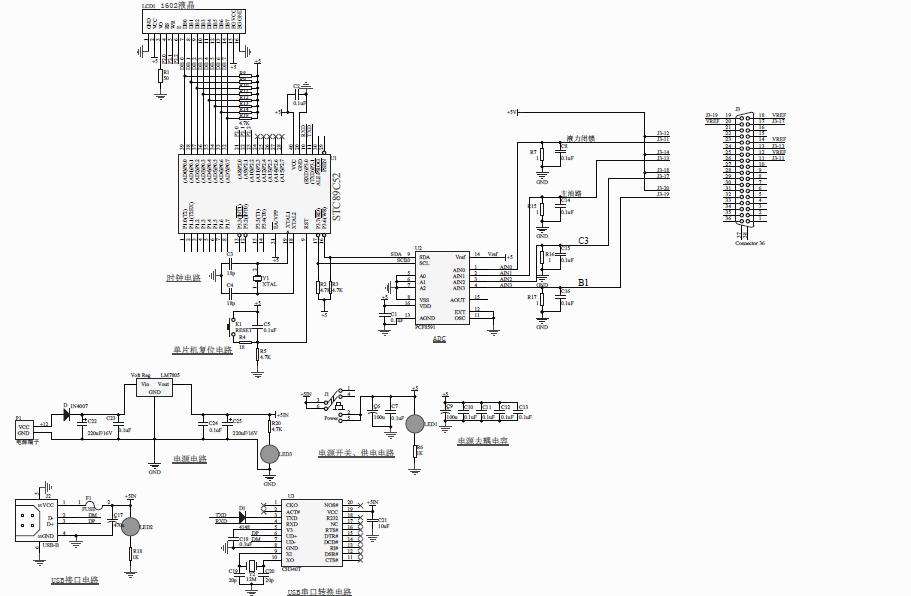

真不好意思，沒想到下載附件，還收您的黑幣，我將及時補償給你。關于您指出的問題 我將及時修改。根據您的設計經驗，待我修改好您指出的問題后，這個小系統 在電路原理圖方面，是不是就可以過關了？（電路邏輯無錯誤，功能模塊不缺失等）。如果過關了，我就自己制作PCB板，做成一個小系統試試。

此電路有問題，結果是程序不能下載。TXD和RXD搞反了。不懂的可以再問我。給你回答個問題，還扣了我5個黒幣下載附件，好虧啊。

cpu51 發表于 2017-9-7 12:02
STC8951支持串口下載？

ISP(在系統可編程)/IAP(在應用可編程)，無需專用編程器可通過串口(P3.0/P3.1)直接下載用戶程序，數秒即可完成一片

STC8951支持串口下載？

沒玩過這個，電路圖也看不清楚，好奇的問下，你圖上沒有放大電路，如果給你個0.1Ω的電阻，能不能測？
