想研究一下電流表表頭電路

ID:777834 · 發表于 2022-1-23 10:20

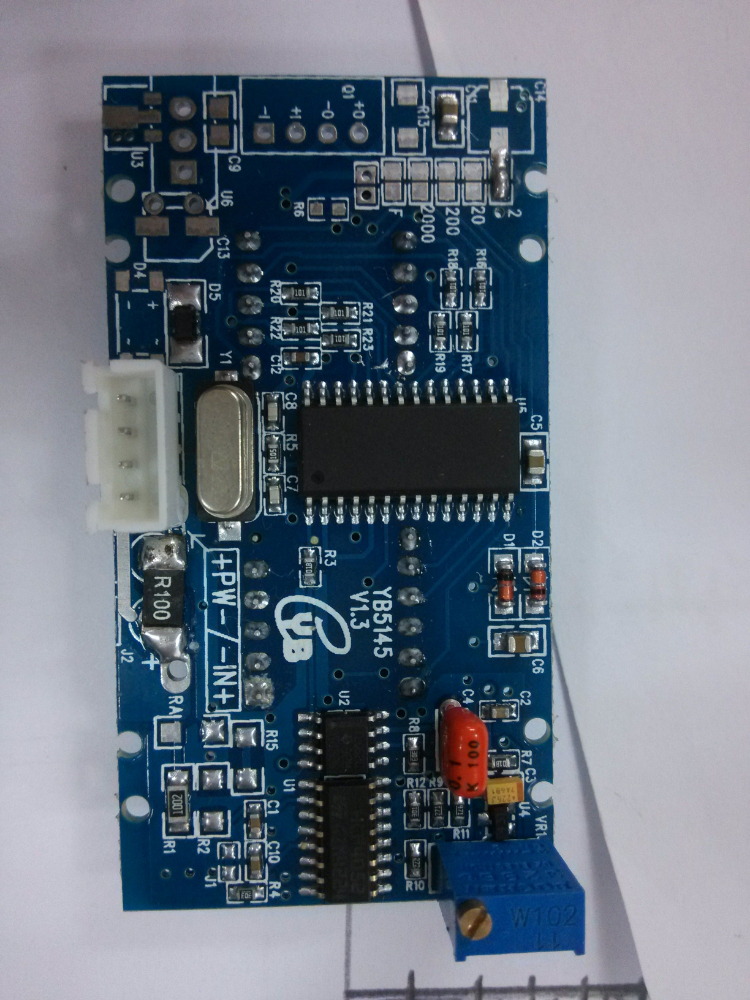

大家好呀，有誰知道這個電流表頭的電路，想研究一下工作原理，因?yàn)檫@個表頭精度還可以、并且是雙向檢測，量程是5A的，在此謝謝大家啦

ID:61268 · 發表于 2022-1-23 12:33

看上去類似icl7135，但似乎并不是

ID:23606 · 發表于 2022-1-23 13:34

底下那個芯片像是4052

ID:777834 · 發表于 2022-1-24 09:38

U2是TL062，U1是CD4052

ID:466505 · 發表于 2022-1-24 14:23

我覺得重點是研究表頭用哪個IC,而不是研究電路

ID:777834 · 發表于 2022-1-24 17:10

用哪個IC不是很重要，我覺著電流檢測部分較值得研究，因?yàn)檫@塊板可以雙向檢測，精度很高，當然跟單片機也有關系，

ID:777834 · 發表于 2022-6-29 18:57

大家好，這個表頭我抄了一小部分，就是運放這里不知道怎樣工作的，不是放大也不是比較，它是工作在什么狀態的呢？如何工作，如何把檢測信號送到單片機呢？各位幫分析一下，謝謝啦

ID:401564 · 發表于 2022-6-30 04:27

所謂的"精度很高",是怎么個高法,有數據對比嗎?
從你的板子,我只看到R100,就是0.1歐,沒有看到10m歐電阻在哪里
從你的電路中,不知道是不是抄對了,運放并沒有負反饋,這就是一個比較電路而已,估計是檢測電流方向的而已
整個板子有可能是直接進行ADC的
就算是經過運放放大,TL062的失調電壓3mV,這種精度實在一般
我是看不出這板子有什么價值來的,像這種批量的板子,一般都是低成本的,精度高不到哪去的
自己會畫板,會寫程序的話,可以花個幾十塊錢,做一個精度的福祿克0.1A-5A量程內,有一樣精度的電流電壓表

ID:777834 · 發表于 2022-6-30 08:35

Y_G_G 發表于 2022-6-30 04:27
所謂的"精度很高",是怎么個高法,有數據對比嗎?
從你的板子,我只看到R100,就是0.1歐,沒有看到10m歐電阻在哪 ...

你好，我手頭上有幾個表，取樣電阻有的是R010，VR1是校準用的，精度的話我拿萬用表串聯一起對比過，從幾mA到幾A幾乎是一模一樣

ID:688692 · 發表于 2022-6-30 11:05

運放自己搭的積分型ADC?但是感覺沒抄完電路，應該是手動ICL7107或者7135的過程了。那個電容是關鍵、

ID:401564 · 發表于 2022-6-30 17:06

jianuli 發表于 2022-6-30 08:35
你好，我手頭上有幾個表，取樣電阻有的是R010，VR1是校準用的，精度的話我拿萬用表串聯一起對比過，從幾m ...

你抄的電路本身就有問題
右邊的運放(U?A)實際上就是一個電壓比較器,它只會輸出兩個電壓:一個是VCC一個VEE,難道這個還有負電源嗎?如果是負電源的話,輸出負電壓,單片機在99%的情況下就燒壞了
你再找一下取樣電阻沒有哪個線是直接的接到單片機上的,還是說這最大的IC并不是單片機?
沒有負反饋的運放電路,基本就是電壓比較電路
那CBB電容不過是抗干擾的而已,如果是測量直流信號,就沒有什么積分微分這一說了
類似于這種東西我用過,量程越大,誤差就越大
如果你的能和萬用表一樣的高精度,估計就是那種固定量程的

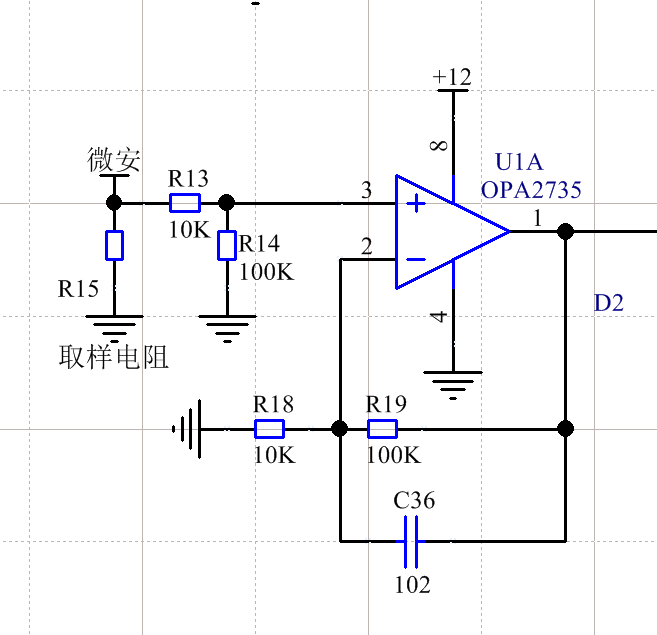

至于里面的運放電路,其實也沒有什么好分析的,實際上就是取樣放大和一個電流方向檢測TL431提供參考電壓
電路一般就是這種形式的

ID:883242 · 發表于 2022-6-30 21:18

像是個運放積分器+比較器構成的三角波發生器，通過改變積分器接地端電壓實現的VCO，測頻率或者脈寬得到電壓。

ID:777834 · 發表于 2022-7-1 08:44

Y_G_G 發表于 2022-6-30 17:06
你抄的電路本身就有問題
右邊的運放(U?A)實際上就是一個電壓比較器,它只會輸出兩個電壓:一個是VCC一個VE ...

你好，實物確實是沒有反饋的，6、7腳只有一個電容，4052那里應該是雙向檢測切換的。我原先以為是你上圖的這種電路形式的，但是這種電路對運放的失調電壓要很低才行。

ID:777834 · 發表于 2022-7-1 08:50

Hephaestus 發表于 2022-6-30 21:18
像是個運放積分器+比較器構成的三角波發生器，通過改變積分器接地端電壓實現的VCO，測頻率或者脈寬得到電壓 ...

你好，感覺你分析的的有理，我一會測試運放的1腳輸出波形看看

ID:401564 · 發表于 2022-7-1 10:15

jianuli 發表于 2022-7-1 08:44
你好，實物確實是沒有反饋的，6、7腳只有一個電容，4052那里應該是雙向檢測切換的。我原先以為是你上圖的 ...

如果不是,那就是用ICL7107之類的專用IC,那這電路就更加沒有什么好折騰的了

ID:777834 · 發表于 2022-8-5 14:13

Hephaestus 發表于 2022-6-30 21:18
像是個運放積分器+比較器構成的三角波發生器，通過改變積分器接地端電壓實現的VCO，測頻率或者脈寬得到電壓 ...

你好，能詳細說下工作原理嗎，網上找了好久，都沒有

ID:777834 · 發表于 2022-8-5 14:14

Hephaestus 發表于 2022-6-30 21:18
像是個運放積分器+比較器構成的三角波發生器，通過改變積分器接地端電壓實現的VCO，測頻率或者脈寬得到電壓 ...

你好呀，能詳細說下工作原理嗎，網上找了好久都沒有找到這方面的介紹，謝謝啦

ID:1034262 · 發表于 2022-8-5 15:05

電壓電流表頭我都使用+-17位的ADC，SOT23-6封裝，簡單穩定可靠。電流采樣我用4線的采樣電阻，10瓦2.2m歐、10m歐、20m歐3種。
