基于89C51單片機串口通信程序的設計

ID:104835 · 發表于 2016-2-4 04:07

      MCS-51系列單片機上有一個通用異步接收／發送器UART，通過引腳RXD[P3．O]和TXD[P3．1]可與外音B電路進行全雙工的串行異步通信，發送數據時由TXD端送出，接收時數據由RXD端輸入。本文將具體介紹單片機串口的特點和編程方法，并且在最后給出一個實用的單片機與計算機通過串口通信的程序。

串行接口的基本特點

      MCS-51單片機的串行端口有4種基本工作方式，通過編程設置，可以使其工作在任一方式，以滿足不同場合的需要。其中方式0主要用于外接移位寄存器，以擴展單片機的I／O電路；工作方式1多用于雙機之間或與外設電路的通信；方式2、3除有方式1的功能外，還可以作多機通信，以構成分布式多微機系統。

   串行端口有兩個控制寄存器SCON、PCON，用于設置工作方式、發送或接收的狀態、特征位、數據傳送波特率[每秒傳送的位數]以及作為中斷標志等。

   串行端口有一個數據寄存器SBUF[在特殊功能寄存器中的字節地址為99H]，該寄存器為發送和接收所共用。發送時，只寫不讀；接收時，只讀不寫。在一定條件下，向SBuF寫入數據就啟動了發送過程；讀SBuF就啟動了接收過程。

   串行端口的波特率可以用程序來控制。在不同工作方式中，由時鐘振蕩頻率的分頻值或由定時器T1的定時溢出時間確定，使用十分方便靈活。

串口控制寄存器

1. 特殊功能寄存器SCON

它用于定義串行口的工作方式及實施接收和發送控制。字節地址為98H，其各位定義如下表：

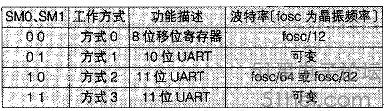

SM0、SM1：串行口工作方式選擇位，其定義如下：

SM2：多機通訊控制位，僅用于方式2和方式3。當發送數據時SM2必須有軟件設置為1；接收數據時，如果SM2=1只有接收到的第9位數據為1時，RI才置位；如果SM2=0只要接收第9位數據，RI就置位。

REN：接收允許控制位。由軟件置位(REN=1)才允許接收，又由軟件清O(REN=0)來禁止接收。

TB8：是要發送數據的第9位。在方式2或方式3中，要發送的第9位數據，根據需要由軟件置1或清0。例如�？杉s定作為奇偶校驗位,或在多機通訊中作為區別地址幀或數據幀的標志位。

RB8：接收到的數據的第9位。在方式0中不使用RB8。在方式1中，若(SM2)=O，RB8為接收到的停止位。在方式2或方式3中，RB8為接收到的第9位數據。

TI：發送中斷標志。發送數據前必須軟件清0，發送過程中TI一直為0，當發送完一幀數據后，由硬件自動置1。如果要再發送，必須用軟件再清0。在編寫串行通信程序的時候，可以使用軟件查詢TI的方法獲得數據是否已發送完畢。

RI：接收中斷標志位。接收數據前必須軟件清0，接收過程中RI一直為0，當接收完一幀數據后，由硬件自動置1。如果要再接收，必須用軟件再清0。在編寫串行通信程序的時候，可以使用軟件查詢RI的方法獲得數據是否已接收完畢。

2. 特殊功能寄存器PCON

PCON的字節地址為87H，它的第7位SMOD是與串口的波特率設置有關的選擇位。

SMOD：波特率加倍位。在計算串行方式1、2、3的波特率時SMOD=0波特率不加倍；SMOD=1波特率加倍。

MCS-51單片機的串行的工作方式

MCS-51單片機的全雙工串行口可編程為4種工作方式，現分述如下：

1方式O

方式0為移位寄存器輸入／輸出方式�？赏饨右莆患拇嫫饕詳U(kuò)展I／O口，也可以外接同步輸入／輸出設備。波特率固定為fosc／12，其中fosc為時鐘頻率。

8位串行數據是從RXD輸入或輸出，TXD用來輸出同步脈沖。

輸出：串行數據從RXD引腳輸出，TXD引腳輸出移位脈沖。CPU將數據寫入發送寄存器SBUF時，立即啟動發送，將8位數據以fos／12的固定波特率從RXD輸出，低位在前，高位在后。發送完一幀數據后，發送中斷標志TI由硬件置位。

輸入：RXD為串行數據輸入端，TXD仍為同步脈沖移位輸出端。當(R1)=0且(REN)=1時，開始接收。當接收到第8位數據時，將數據移入接收寄存器，并由硬件置位RI。

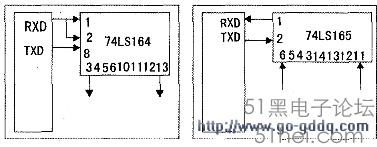

左面兩圖分別是方式0擴展輸出和輸入的接線圖，74LS164／74LS165是移位寄存器，將單片機輸出的串行數據變?yōu)?位并行數據，將外部輸入的8位并行數據變成串行數據。

2方式1

方式1為波特率可變的10位異步通訊接口方式。發送或接收一幀信息，包括1個起始位0，8個數據位和1個停止位1。其中的起始位和停止位在發送時自動插入的。

輸出：當CPU執行一條指令將數據寫入發送緩沖SBUF且TI=0時，就啟動發送。串行數據從TXD引腳輸出，發送完一幀數據后，就由硬件置位TI。

輸入：在(REN)=1時，串行口采樣RXD引腳，當采樣到1至O的跳變時，確認是串行發送來的一幀數據的開始位0，從而開始接收一幀數據。只有當8位數據接收完，并檢測到高電平停止位后，只有滿足①(R1)=0；②(SM2)=0或接收到的第9位數據為1時，停止位才進入RB8，8位數據才能進入接收寄存器，并由硬件置位中斷標志RI；否則信息丟失。所以在方式1接收時，應先用軟件清零RI和SM2標志。

3. 方式2

方式2為固定波特率的11位uART方式。它比方式1增加了一位可程控為1或0的第9位數據。

輸出：發送的串行數據由TXD端輸出一幀信息為11位，附加的第9位來自SCON寄存器的TB8位，用軟件置位或復位。它可作為多機通訊中地址／數據信息的標志位，也可以作為數據的奇偶校驗位。當CPu執行一條數據寫入SuBF的指令且TI=0時，就啟動發送器發送。發送一幀信息后，置位中斷標志TI。

輸入：在(REN)=1時，串行口采樣RXD引腳，當采樣到1至O的跳變時，確認是串行發送來的一幀數據的開始位0，從而開始接收一幀數據。在接收到附加的第9位數據后，當滿足①(RI)：0；②(SM2)=0或接收到的第9位數據為1時，第9位數據才進入RB8，8位數據才能進入接收寄存器，并由硬件置位中斷標志Ri；否則信息丟失。且不置位RI。

4. 工作方式3

方式3為波特率可變的11位UART方式。除波特率外，其余與方式2相同。

波特率的選擇

如前所述，在串行通訊中，收發雙方的數據傳送率(波特率)要有一定的約定。在MCS-51串行口的四種工作方式中，方式0和2的波特率是固定的，而方式1和3的波特率是可變的，由定時器T1的溢出率控制。

1．方式O

方式0的波特率固定為主振頻率的1/12。

2．方式2

方式2的波特率由PCON中的選擇位SMOD來決定，可表示為：波特率=2sMoD×fosc／64也就是當SMOD=1時，波特率為1／32×fosc，當SMOD=0時，波特率為1／64×fosc。

3．方式1和方式3

定時器T1作為波特率發生器，其公式如下：

波特率=2SMOD／32×定時器T1溢出率

T1溢出率=T1計數率／產生溢出所需的周期數

式中T1計數率取決于它工作在定時器狀態還是計數器狀態。當工作于定時器狀態時，T1計數率為fOSC門2：當工作于計數器狀態時，T1計數率為外部輸入頻率，此頻率應小于fOSC／24。產生溢出所需周期與定時器T1的工作方式、T1的預置值(×]有關。

定時器T1工作于方式O：溢出所需周期數=8192-×

定時器T1工作于方式1：溢出所需周期數=65536-X

定時器T1工作于方式2：溢出所需周期數=256-X

因?yàn)榉绞?為自動重裝入初值的8位定時器／計數器模式，所以用它來做波特率發生器最恰當。這種方式下，T1的溢出率[次／秒]計算式可以表示為：

T1溢出率=fsoc／12[256-X]

于是波特率(位／秒)表達式為：

當時鐘頻率選用11．0592MHz時，取易獲得標準的波特率，所以很多單片機系統選用這個看起來“怪”的晶振就是這個道理。
左表列出了定時器T1工作于方式2常用波特率及初值。
