0x00前言
CAN是控制器局域網絡(ControllerAreaNetwork,CAN)的簡稱，是ISO國際標準化的串行通信協議。CAN總線結構簡單，只需2根線與外部相連，并且內部集成了錯誤探測和管理模塊。
本篇文章以TPYBoardv102開發板為例，為大家介紹一下如何使用STM32自帶的CAN控制器，來實現兩個開發板之間的CAN通訊。
0x01實驗器材
TPYBoardv102開發板2塊
杜邦線若干
CAN總線收發器模塊VP230(SN65HVD230)2個
0x02前期準備
1. TPYBoardv102的CAN控制器。
v102上有兩個CAN控制器，分別為CAN1和CAN2，對應引腳如下：
v102上雖然已經有兩個CAN控制器，但是想要完成兩個板子之間的CAN通訊，還需要搭配CAN收發器模塊。CAN收發器就是CAN控制器和物理總線之間的接口，主要作用就是將CAN控制器的邏輯電平轉換為CAN總線的差分電平，在兩條有差分電壓的總線電纜上傳輸數據。
2. 去tpyboard的官網看看CAN類庫的介紹。
看一下官方的實例代碼，這些基本上夠用了。
- from pyb import CAN
- can = CAN(1, CAN.LOOPBACK)
- can.setfilter(0, CAN.LIST16, 0, (123, 124, 125, 126)) # set a filter to receive messages with id=123, 124, 125 and 126
- can.send('message!', 123) # send a message with id 123
- can.recv(0) # receive message on FIFO 0
0x03硬件連接
兩個v102我用的都是CAN1。具體連接示意圖如下：
兩個收發器之間H接H、L接L即可。
0x04源代碼
第一個板子等待接收，當接收到數據再發送。
- import pyb
- from pyb import CAN
- can = CAN(1, CAN.NORMAL)
- can.setfilter(0, CAN.LIST16, 0, (123, 124, 125, 126)) # set a filter to receive messages with id=123, 124, 125 and 126
- while True:
- if can.any(0):
- data=can.recv(0) # receive message on FIFO 0
- print('DATA:',data)
- can.send(b'message1',222)
第二板子是先發送，然后等待接收。
- # main.py -- put your code here!
- from pyb import CAN
- can = CAN(2, CAN.NORMAL)
- can.setfilter(0, CAN.LIST16, 0, (222,221,231,241)) # set a filter to receive messages with id=123, 124, 125 and 126
- can.send('message!', 123) # send a message with id 123
- while True:
- if can.any(0):
- data=can.recv(0) # receive message on FIFO 0
- print('DATA:',data)

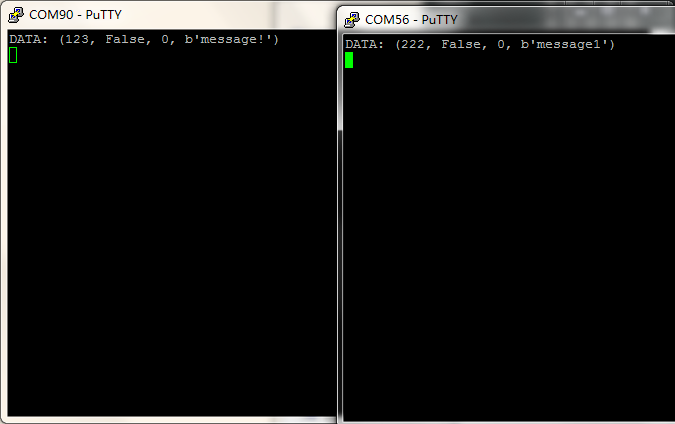

0x05效果圖
|
|
