51單片機設計,計時器,計分器視頻教程與proteus仿真及源代碼

[復制鏈接]
ID:256527 發表于 2017-12-8 13:16 | 顯示全部樓層 |閱讀模式
該項目基本滿足以下要求
1.一個四位一體數碼管顯示比賽時間，時間格式如：15：00，兩個三位一體數碼管顯示甲乙兩對的比分，比分格式如：008。
2.比賽時間采用倒計時方式，以一秒的頻率減時，上電時默認初值為15：00.
3.甲乙隊比分采用三位數，上電初值為000，最大值為999，滿足常理要求，未開始比賽以及比賽結束后比分無法加減，
4.比賽未開始之前，可以通過ADD1、DEC1鍵對比較時間的分鐘進調時，通過ADD2、DEC2鍵對比較時間的秒進行調時。
5.可隨時暫停/啟動比賽時間。
6.比賽進行時，可以通過ADD1、DEC1鍵對甲隊比分加、減，可以通過ADD2、DEC2對乙隊比分加、減。每按一次鍵，加/減1分。
7.當一節比賽完后，可以通過（EXCHANGE）換場鍵換場，換場后，比分交換顯示，交換后，下一節比賽開始時，相應的比分加減鍵也隨之交換。
8.當比賽結束時，發出報警。


視頻教程下載地址：http://www.torrancerestoration.com/bbs/dpj-100315-1.html

單片機源程序如下:
  1. /*
  2. 倒計時計算器，數碼管顯示 默認值15：00

  4. 共陽數碼管

  6. */
  7. #include <reg52.h>


  10. void delay(int ms);
  11. void dispaly(char min,char sec,int sco1,int sco2);
  12. void key_scan(void);


  15. /*共陽極數碼管的0-9數字編碼*/
  16. code unsigned char table[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

  18. sbit s8 = P3^6;
  19. sbit s9 = P3^7;
  20. sbit buz = P3^4;


  23. char m = 15;   //默認的分鐘
  24. char sec = 0;  //默認的秒鐘

  26. int sc1 = 0;   //默認甲方的比分
  27. int sc2 = 0;   //默認乙方的比分

  29. char buz_flag = 0; //默認報警標志為0，不報警
  30. char status = 0;  //狀態標志，0的時候表示非比賽狀態，1表示比賽狀態


  33. int main(void)
  34. {
  35.         /*使用定時器進行計時*/
  36.         //初始化定時器0
  37.         TMOD=0xf1;  //設置T0為工作方式1    16位的定時器模式
  38.     TH0=(65535-50000)/256;     //50ms中斷一次
  39.     TL0=(65535-50000)%256;
  40.     /*Timer0工作在模式0下時為13位定時/計數器，
  41.     TL0只使用前5位,故對32進行求余/模    */
  42.
  43.
  44.     ET0=1;      //開定時器0中斷
  45.
  46.         P3 = 0x3f;
  47.
  48.         /*外部中斷0 的初始化*/
  49.         IT0 = 1;                           //設置為下降沿觸發
  50.     EX0 = 1;                           //外部中斷0中斷允許位
  51.
  52.
  53.         EA=1;       //開總中斷
  54. //        TR0=1;      //啟動定時器0

  56.         while(1)
  57.         {
  58.                 dispaly(m,sec,sc1,sc2);
  59.                 key_scan();
  60.                 if(buz_flag)
  61.                 {
  62.                         buz = 0;
  63.                 }
  64.         }

  66. }


  69. /*按鍵掃描*/
  70. void key_scan(void)
  71. {
  72.         static char key_flag = 0;  //按鍵按下標志 ，檢測到按下之后為1，否則為0
  73.         static char key_count = 0;
  74.         static unsigned char key_val = 0;   //檢測到按鍵之后保存的按鍵值
  75.         int t;
  76.
  77.         P1  = 0xff;
  78.
  79.         if(P1 != 0xff)   //有按鍵按下了
  80.         {
  81.                 if(key_flag == 1) //表示已經檢測到按鍵了
  82.                 {
  83.                         key_count++;
  84.                         if(key_count > 15)
  85.                         {
  86.                                 key_count = 0;
  87.                                 if(P1 == key_val)   //確實 有按鍵按下了
  88.                                 {
  89.                                         switch(key_val)  //進行按鍵處理
  90.                                         {
  91.                                                 case 0xfe:
  92.                                                         //add1
  93.                                                         if(status)
  94.                                                         {
  95.                                                                 sc1 += 1;
  96.                                                         }
  97.                                                         else
  98.                                                         {
  99.                                                                 m += 1;
  100.                                                         }
  101.                                                         break;
  102.                                                 case 0xfd:
  103.                                                         //dec1
  104.                                                         if(status)
  105.                                                         {
  106.                                                                 if(sc1 > 0)
  107.                                                                 {
  108.                                                                         sc1 -= 1;
  109.                                                                 }
  110.                                                         }
  111.                                                         else
  112.                                                         {
  113.                                                                 if(m>0)
  114.                                                                 {
  115.                                                                         m -= 1;
  116.                                                                 }
  117.                                                         }
  118.                                                         break;
  119.                                                 case 0xfb:
  120.                                                         //add2
  121.                                                         if(status)
  122.                                                         {
  123.                                                                 sc2 += 1;
  124.                                                         }
  125.                                                         else
  126.                                                         {
  127.                                                                 if(sec<59)
  128.                                                                 {
  129.                                                                         sec += 1;
  130.                                                                 }
  131.                                                         }
  132.                                                         break;
  133.                                                 case 0xf7:
  134.                                                         //dec2
  135.                                                         if(status)
  136.                                                         {
  137.                                                                 if(sc2 > 0)
  138.                                                                 {
  139.                                                                         sc2 -= 1;
  140.                                                                 }
  141.                                                         }
  142.                                                         else
  143.                                                         {
  144.                                                                 if(sec>0)
  145.                                                                 {
  146.                                                                         sec -= 1;
  147.                                                                 }
  148.                                                         }
  149.                                                         break;
  150.                                                 case 0xef:
  151.                                                         //exchang
  152.                                                         t = sc1;
  153.                                                         sc1 = sc2;
  154.                                                         sc2 = t;
  155.                                                         break;
  156.                                         }
  157.                                 }
  158.                                 else
  159.                                 {
  160.                                         key_val = 0;  //還原默認值
  161.                                         key_flag = 0;  //還原默認值
  162.                                         key_count = 0;
  163.                                 }
  164.                         }
  165.
  166.                 }
  167.                 else
  168.                 {
  169.                         key_val = P1;  //保存按鍵的值
  170.                         key_flag = 1;  //檢測到了按鍵
  171.                 }
  172.         }
  173.         else
  174.         {
  175.                 key_val = 0;  //還原默認值
  176.                 key_flag = 0;  //還原默認值
  177.                 key_count = 0;
  178.         }
  179.
  180. }



  184. void exint0() interrupt 0                //中斷服務函數的書寫格式
  185. {
  186. //    if(IE0 == 1)                      //產生了外部中斷，IE 自動置為1
  187.     {
  188.         if(status)
  189.                 {
  190.                         status = 0 ;  //切換到非比賽狀態
  191.                         TR0 = 0   ;   //關閉定時器0
  192.                 }
  193.                 else
  194.                 {
  195.                         status = 1 ;  //切換到非比賽狀態
  196.                         TR0 = 1   ;   //啟動定時器1
  197.                 }
  198.     }
  199. }


  202. char counter = 0;

  204. /******T0中斷函數*******/
  205. void Timer0()interrupt 1
  206. {
  207.     TH0=(65535-50000)/256;     //50ms中斷一次
  208.     TL0=(65535-50000)%256;
  209.     counter++;
  210.     while(counter>=20)
  211.     {
  212.         counter=0;
  213.                 if(sec == 0)
  214.                 {
  215.                         m --;
  216.                         sec = 60;
  217.                         if(m == 0)
  218.                         {
  219.                                 buz_flag = 1;    //報警標志設置
  220.                         }
  221.                 }
  222.         sec--;
  223.     }
  224. }



  228. //led數碼管顯示，4個參數分別表示分鐘秒鐘，分?jǐn)?shù)1和分?jǐn)?shù)2
  229. void dispaly(char min,char sec,int sco1,int sco2)
  230. {
  231.         char buf[10];
  232.         char i;
  233.
  234.         buf[0] = min/10%10;  //分鐘的十位
  235.         buf[1] = min%10;     //分鐘的各位
  236.         buf[2] = sec/10%10;  //秒鐘的十位
  237.         buf[3] = sec%10;     //秒鐘的各位
  238.         buf[4] = sco1/100%10;  //分?jǐn)?shù)1的百位
  239.         buf[5] = sco1/10%10;     //分?jǐn)?shù)1的十位
  240.         buf[6] = sco1%10;      //分?jǐn)?shù)1的個位
  241.         buf[7] = sco2/100%10;  //分?jǐn)?shù)2的百位
  242.         buf[8] = sco2/10%10;     //分?jǐn)?shù)2的十位
  243.         buf[9] = sco2%10;      //分?jǐn)?shù)2的個位
  244.
  245.         for(i=0;i<8;i++)
  246.         {
  247.                 P0 = table[buf[i]];
  248.                 P2 = 1<<i;
  249.                 delay(1);
  250.                 P2 = 0;
  251.         }
  252. ……………………

  254. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
4.bisaijifenqi.rar (31.68 KB, 下載次數: 23)
4.bisaijifenqi-1208.rar (25.22 KB, 下載次數: 19)
在單片機視頻中的項目二部分，有源代碼及完整的視頻，謝謝大家，希望大家共同進步




評分

參與人數 1黑幣 +5 收起 理由
a756312364 + 5

查看全部評分

回復

使用道具 舉報

ID:257065 發表于 2017-12-9 16:48 | 顯示全部樓層
親，你的工程文件用什么打開啊
回復

使用道具 舉報

ID:257065 發表于 2017-12-9 22:35 | 顯示全部樓層

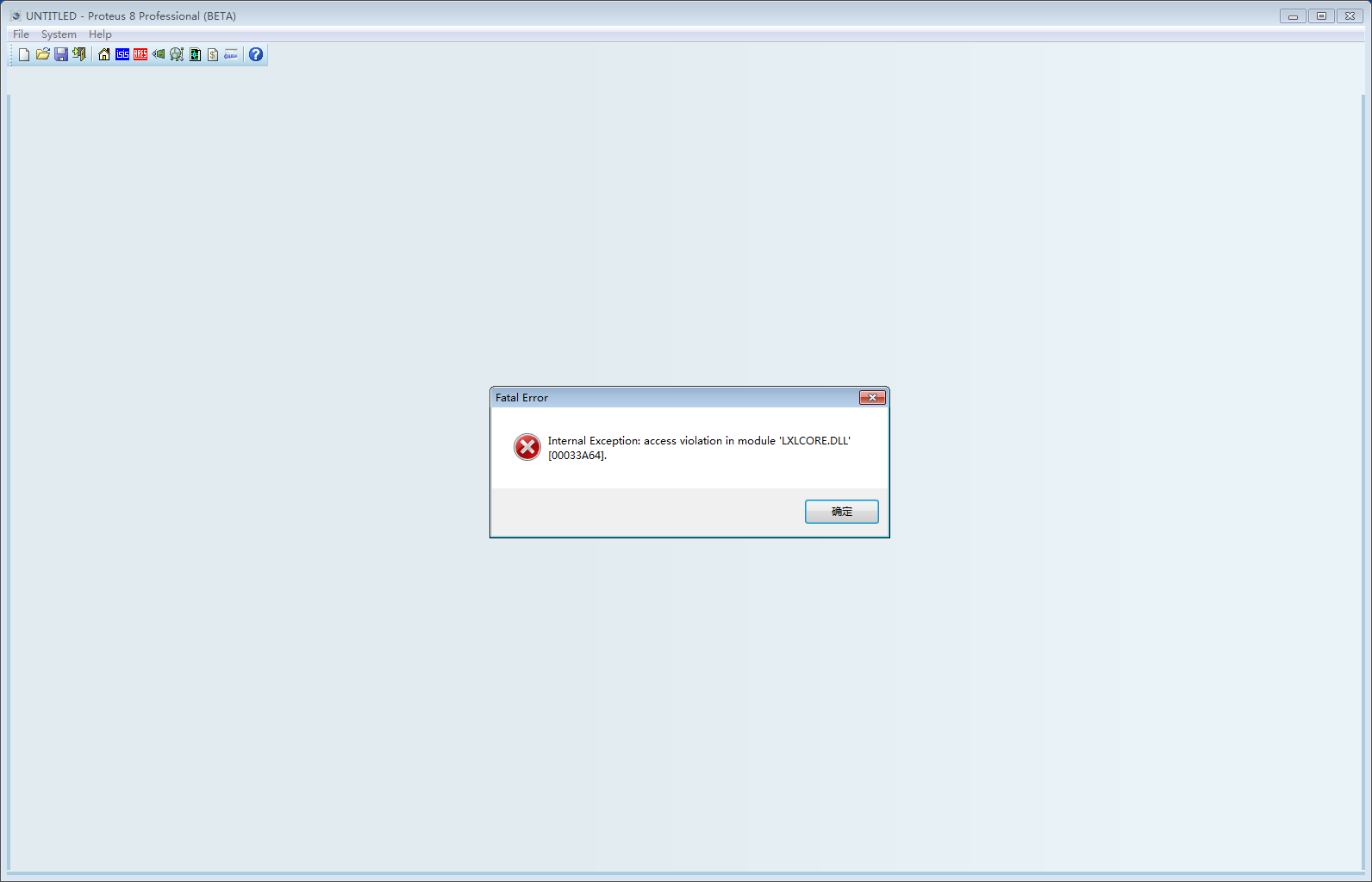

打開就彈出這個窗口，百度不出來哪的問題
回復
