16X32雙色點陣資料大全(各種顯示效果的單片機源程序與原理圖等)

ID:259403 · 發表于 2017-12-9 14:48

元件清單：

名稱	規格型號	編號	數量
電解電容	470uF/10V	C0	1
貼片電容	104	C1, C2, C3, C4, C5, C6, C7, C8, C9, C10	10
雙排針	2*8P	IN, OUT	2
雙色點陣	1588ASRG	L1, L2, L3, L4, L5, L6, L7, L8	8
貼片三極管	8550	T1, T2, T3, T4, T5, T6, T7, T8, T9, T10, T11, T12, T13, T14, T15, T16	16
貼片集成電路	74HC138	U1, U2	2
貼片集成電路	74HC595	UG1, UG2, UG3, UG4, UR1, UR2, UR3, UR4	8

包含各種效果的單片機源程序（帶有詳細注釋）：

三、16*32 點陣全散件制作分為 7 步
1、焊接排針
A、本套件配2個8P 排針
B、把排針的短管腳從電路板有標號的一面插入，從無標號面上錫焊接，焊接在標有IN和OUT的地方。作為輸入和輸出使用。
2、上螺絲（可上可不上）
本套件默認沒配螺絲（一般可以不配），如果需要的請自己選配，螺絲從電路板無標號面插入，螺帽從電路板有標號面鎖住螺絲，螺絲鎖在電路板中間的四個圓洞里。
3、8*8 雙色點陣模塊
A、本套件配套 8 個雙色點陣模塊。
B、從電路板無標號面插入，注意管腳之分，上下排統一方向，見裝配好的效果圖。
4、焊 74HC595
A、本套件配套8個，
B、焊接時單片機凹口處對電路板的凹口處。
5、焊貼片三極管
A、本套件配套16個
B、焊接時單片機有凹點處對電路板有凹點處
6、焊 74HC138
A、本套件配套 2 個
B、焊接時單片機有凹點處對電路板有凹點處。
7、焊 104 電容
A、本套件配套 8 個
B、焊接時不分正負極。

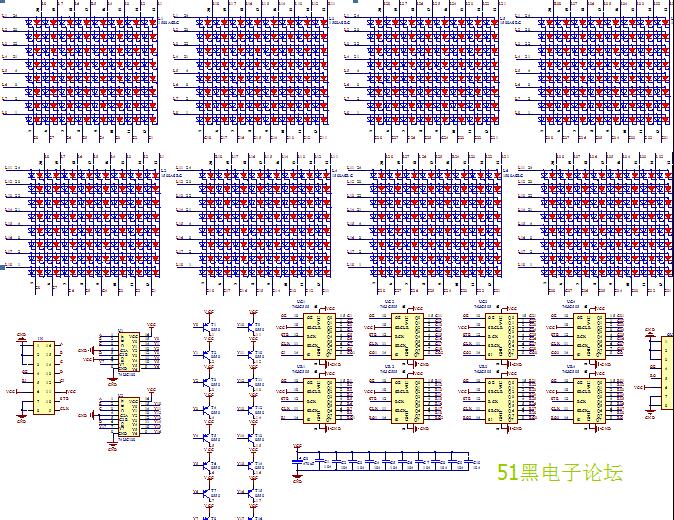

三、參考原理圖（附件中有清晰的圖）

接口說明：
ABCD行掃描信號
SCH是595的鎖存信號
YW是595的移位時鐘信號
Red 是紅色數據信號
Green 是綠色數據信號

資料目錄（各種現實效果都有完整的源碼）：
1.1 初級--全亮測試程序
1.2 初極--逐行點亮測試程序
1.3 初級--左移測試程序
1.4 初級--靜態顯示漢字程序
16X32多功能時鐘V1.4 HEX文件
16X32點陣屏與控制卡原理圖
2.1 中級--兩塊16X32點陣級聯程序
2.2 中級--逐漸變亮控制效果
2.3 中級--匯編語言左移顯示程序
2.4 中級--16x64點陣萬年歷程序
2.5 中級--點陣多種移動模式程序
3.1 高級-1632顯示圖片效果程序
3.10 高級--多功能時鐘V1.0
3.11 高級-16X32顯示笑臉動畫效果程序
3.2 高級-打印字顯示效果程序
3.3 高級--點陣上位機軟件與下位機程序
3.4 高級-飛入顯示文字效果程序
3.5 高級--紅綠切換16分頻與64分頻16X32雙色點陣頻譜程序
3.6 高級-拋物線顯示文字效果程序
3.7 高級-下移顯示文字效果程序
3.8 高級-移動顯示時間程序
3.9--高級上移顯示文字效果程序
PC2002取模軟件
芯片資料
16X32雙色點陣制作說明V1.8.doc
16X32雙色點陣視頻效果地址.txt

全部資料51hei下載地址（包含原理圖，源程序，取模軟件等資料）：

16X32雙色點陣資料V1.8.rar (4.73 MB, 下載次數: 472)
