下面我們來搭建 光立方的點陣部分，
步驟：
1，先把512個LED，負級全部彎成90度
2，擺到搭建模版上，進行負極 與 負極間的焊接，一共是8列。
3，歪曲正極90度，進焊接，一共7列。
到這LED的點陣列就焊接完成了，像這樣的陣列一共要8片。
把LED插的 模具上，將 LED的負極彎成90度，備用等待焊接，一共要512個。
 ====》  所有的LED全部變成這樣。
 把彎好的 LED 像圖上擺在模具上。
 擺好后，準備進行焊接。
LED的焊接，把2個LED的 負極焊接在一起。 注意焊接時候速度要快，要不然溫度會損害LED.還有就是LED的負極不要 碰到正極。

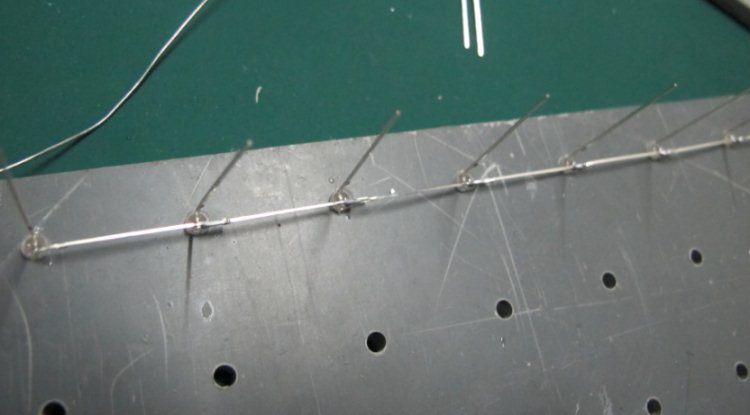

焊接好的 LED 負極 。要焊接這樣的LED,為8列
 LED 陣列

焊接完成，8列LED。下面準備焊接，LED的正極。
用一個高大約，5MM的尺子。用來墊在LED下面方便，彎曲LED正極的引腳。
把高5MM的尺子插到LED陣列里，用按住LED 另外一只手彎曲LED的正極。
注意的是 彎曲的正極，要和負極間有一定的距離。
將全部的正極彎曲成 90度，至于負極的上層。 注意！只要彎曲7列就可以了最后一列不用彎曲。（最后用來連接層用的）
焊接LED，正極與正極。

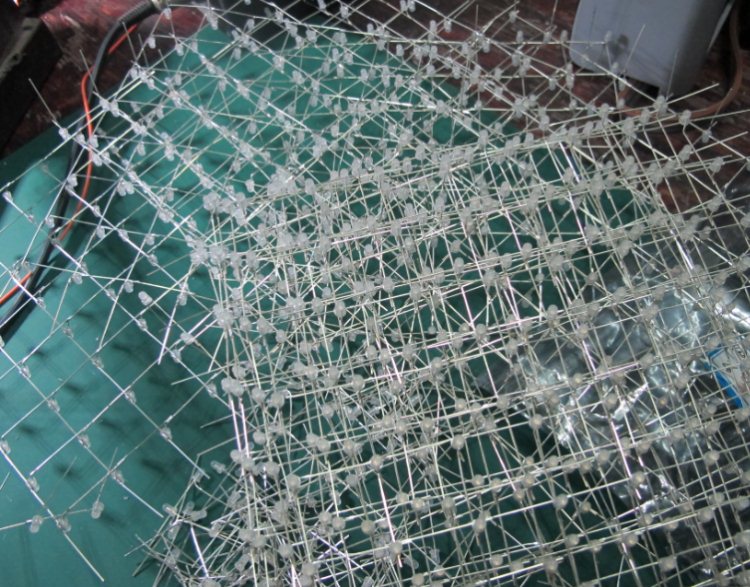

制作好8片，LED陣列。
最后的組裝搭建。
1 測試焊接好的8點陣。
2把點陣插到底板上。
3連接層。
4用導電連接層與底板。
我這里把 1步和2步 測試和 插上底板一起完成，
直接把，焊接好的LED點陣，插到底板上，然后上電測試。
紅色 的向下的箭頭 為 LED的豎 也就是LED的陰極 ，全部插在板上。
圖上示例插了1片， 搭建把剩下的 8片全部插好。 就變成下面圖的樣子。
 剩下的 就全部都是LED陽極了�？聪聢D
綠色的線 表示把層的陽極全部焊接 起來。 （就是 剛剛插好的8片剩下的陽極）
全部焊接后會剩下最左邊的一排 多余腳剪了就可以了。
層全部焊接好后，要進行層 共陽的連接。

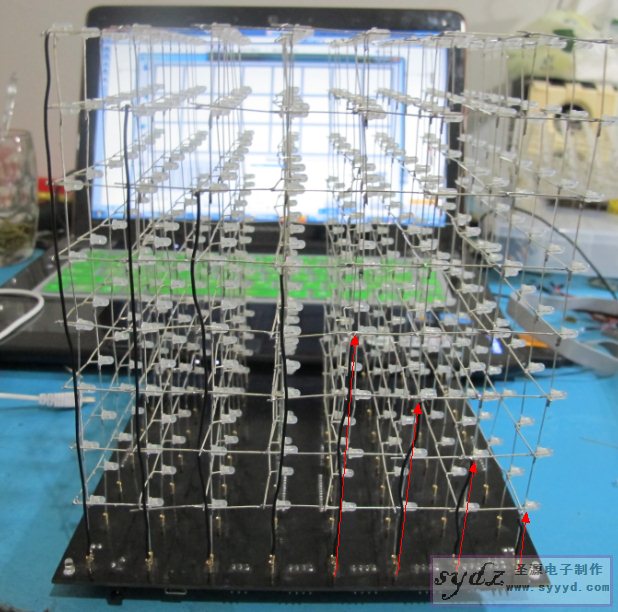

底板與層陽極之間的連接。黑色的是我們連接時用的導線，紅色是我們畫的 給大家示意用的 。
層的連接是有順序的 從電源口這邊為最高層，依次向下， 用導線 把底板 和層連接起來。 每個層對應一個 銅柱。
下午是我們連接好層線，和把最后一排多余剪掉圖：
 |
