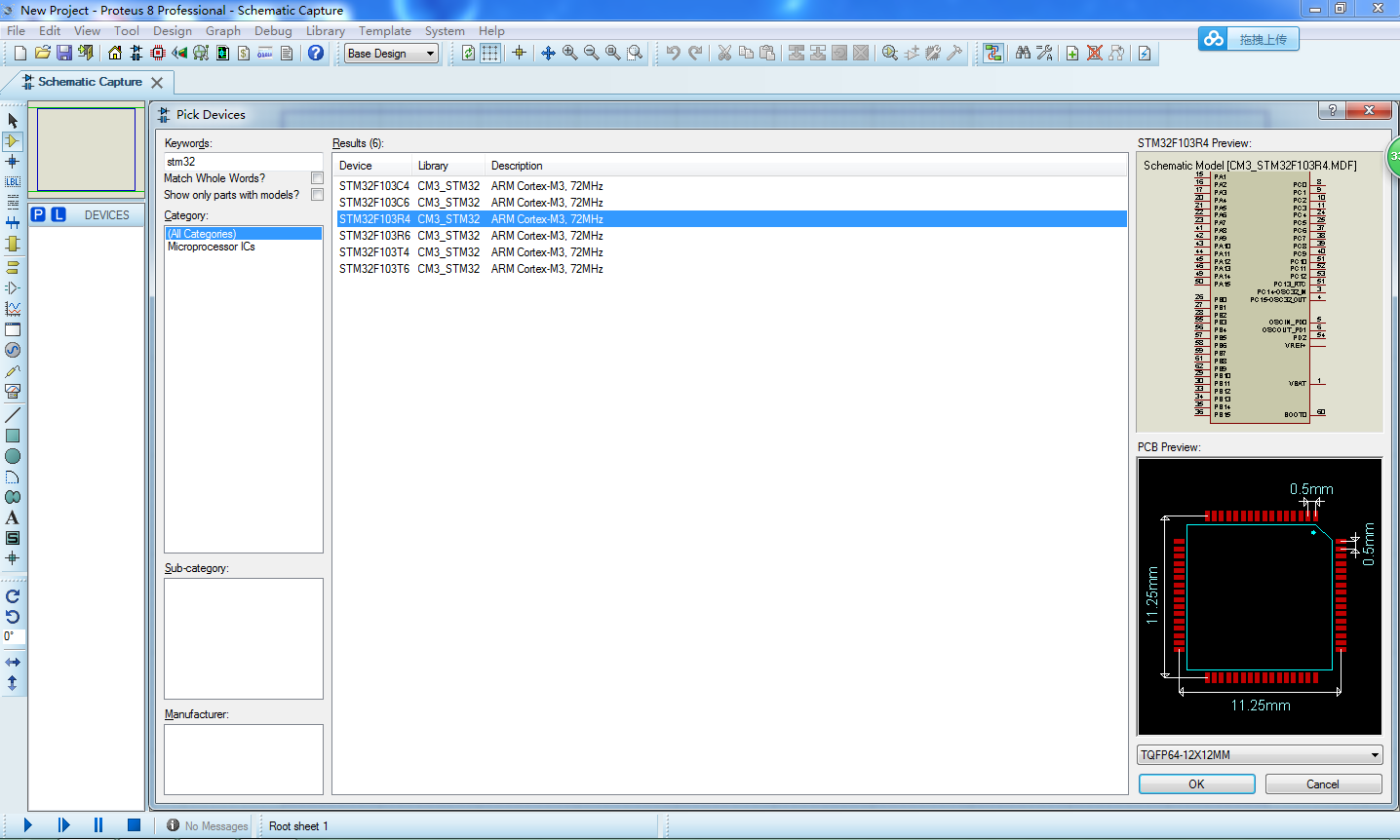

proteus 8.6 新增了STM32F1的仿真芯片，目前只支持STM32F1的，大大方便我們隨時開發，沒有硬件也可以隨時仿真。下面為初次安裝打開后的首界面，以及支持的STM32芯片。
Proteus 8.6 SP2 Pro是Proteus 8.5的升級版本，這是一款專業強大的EDA仿真軟件，可以廣泛地應用于各類單片機電路仿真、單片機教學以及單片機應用開發等領域，不過8.6和8.5的差別不多，只不過新增了一些功能，提高了性能等，所以大家也可以使用8.5的漢化包試一下，這個版本增強了對新型處理器模型的支持，同時還大大地提高編譯速度，有需要的朋友快快下載吧。
基本介紹
Proteus是世界上著名的EDA工具(仿真軟件)，從原理圖布圖、代碼調試到單片機與外圍電路協同仿真，一鍵切換到PCB設計，真正實現了從概念到產品的完整設計。是目前世界上唯一將電路仿真軟件、PCB設計軟件和虛擬模型仿真軟件三合一的設計平臺，其處理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列處理器，并持續增加其他系列處理器模型。在編譯方面，它也支持IAR、Keil和MATLAB等多種編譯器。
Proteus軟件是英國Lab Center Electronics公司出版的EDA工具軟件，它不僅具有其它EDA工具軟件的仿真功能，還能仿真單片機及外圍器件。它是目前比較好的仿真單片機及外圍器件的工具。雖然目前國內推廣剛起步，但已受到單片機愛好者、從事單片機教學的教師、致力于單片機開發應用的科技工作者的青睞。
軟件特色
1.適用于Windows 10的官方支持
2.系統范圍的更新，以支持高DPI顯示器。
3.在PCB布局模塊中增加了設計規則了解弧形跟蹤。
4.改進的電源層間隙從彎曲和斜接跟蹤。
5.增強的BOM報告和取放輸出格式。
6.為DXF輸出的各種兼容性的改進。
7.在MSP430G2x完成變種。
軟件功能
1.原理布圖
2.PCB自動或人工布線
3.SPICE電路仿真
革命性的特點
1.互動的電路仿真
用戶甚至可以實時采用諸如RAM，ROM，鍵盤，馬達，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。
2.仿真處理器及其外圍電路
可以仿真51系列、AVR、PIC、ARM、等常用主流單片機。還可以直接在基于原理圖的虛擬原型上編程，再配合顯示及輸出，能看到運行后輸入輸出的效果。配合系統配置的虛擬邏輯分析儀、示波器等，Proteus建立了完備的電子設計開發環境。
Proteus快捷鍵
F8：全部顯示 當前工作區全部顯示
F6：放大以鼠標為中心放大
F7：縮小以鼠標為中心縮小
G：柵格開關柵格網格
Ctrl+F1：柵格寬度0.1mm 顯示柵格為0.1mm，在pcb的時候很有用
F2：顯示柵格為0.5mm，在pcb的時候很有用
F3：顯示柵格為1mm，在pcb的時候很有用
F4： 顯示柵格為2.5mm，在pcb的時候很有用
Ctrl+s：打開關閉磁吸 磁吸用于對準一些點的，如引腳等等
x：打開關閉定位坐標 顯示一個大十字射線
m：顯示單位切換 mm和th之間的單位切換，在右下角顯示
o：重新設置原點 將鼠標指向的點設為原點
u：撤銷鍵
Pgdn：改變圖層
Pgup：改變圖層
Ctrl+Pgdn：最底層
Ctrl+pgup：最頂層
Ctrl+畫線：可以劃曲線
R：刷新
+ -：旋轉
F5：重定位中心
安裝教程
1、下載好壓縮包解壓，運行“Setup.exe“安裝程序，溝選“Iaccept the terms of..“之類的選項框，點“next”彈出如下界面，我們選擇第一個“Use a locally installed license key“，意思是說使用本地的受權文件。
2、點“Next”---“Next”兩下，彈出如下界面
3、點“Browse For Key File”，找到解壓包的Crack目錄下的LICENCE.lxk文件，點“Install”按鈕后在彈出的提示框點“是”按鈕。界面如下：
4、“點Close”關閉，彈出如下界面，意思是問要不要導入proteus7的配件文件，我們把三項全部選中。
5、點“Next”后，再點“Typical“，選擇典型安裝模式，如下圖所示
6、然后按提示操作，點“Next”，直到安裝結束。
基本使用方法
界面概覽
常用菜單欄：
file：文件的打開，關閉，保存等操作
view：平移，放大，縮小，網格設置
edit：撤銷，重做復制粘貼等
常用快捷工具欄
基本上是上面常用菜單欄的快捷功能
常用鼠標操作：
左鍵：選擇
左鍵(雙擊元件)：設置元件屬性
右鍵：調出快捷菜單
右鍵(雙擊元件)：刪除元件
滾輪(按下)：進入平移圖紙模式
滾輪(滾動)：放大縮小圖紙
常用功能模塊：
元件選擇
端口模塊
測量?jī)x器
(其他模塊各有用處，鼠標放在上面會有提示)
添加元器件：
在元器件選擇模式(上一步圖片的第一個圈)下，點"P"，調出元器件庫。
其按目錄排列，但是通常來說用左上角的搜索按鈕比較方便，搜索關鍵詞就是該元件名稱的英文單詞或英文單詞的一部分。
常用元器件搜索關鍵詞：
電阻：res
發光二極管：led-yellow/blue/red
滑動變阻器：pot-hg
搭建電路
選中元器件然后放在電路圖合適位置，連線。
本示例的vcc和地在端口原件，分別是power和ground
運行仿真
從左到右依次是開始運行，單步運行，暫停和停止
