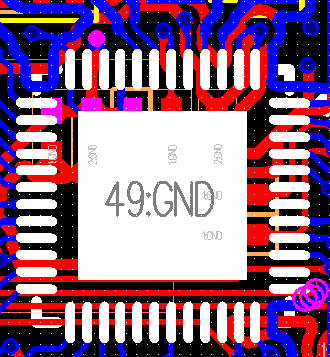

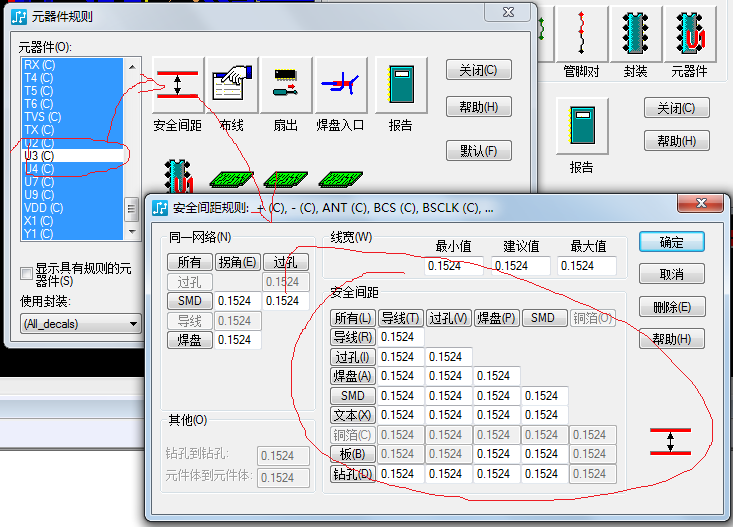

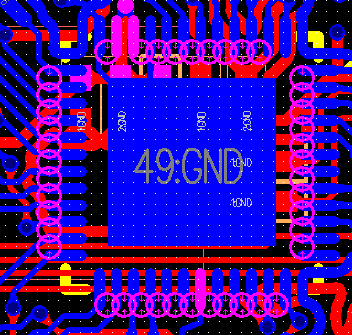

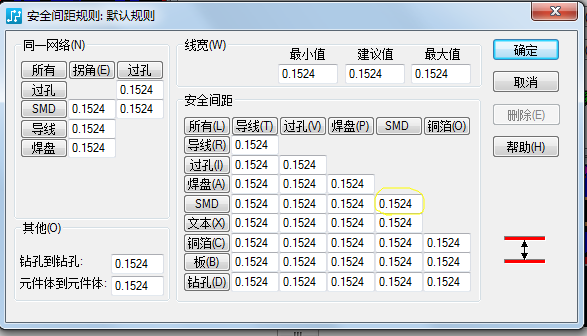

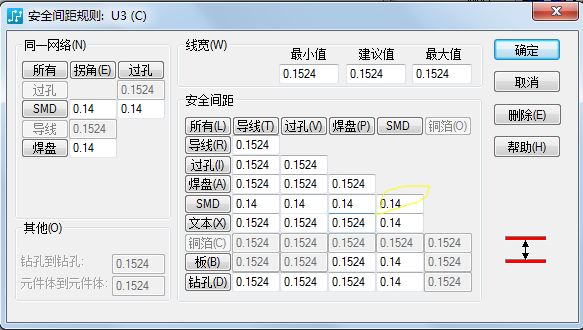

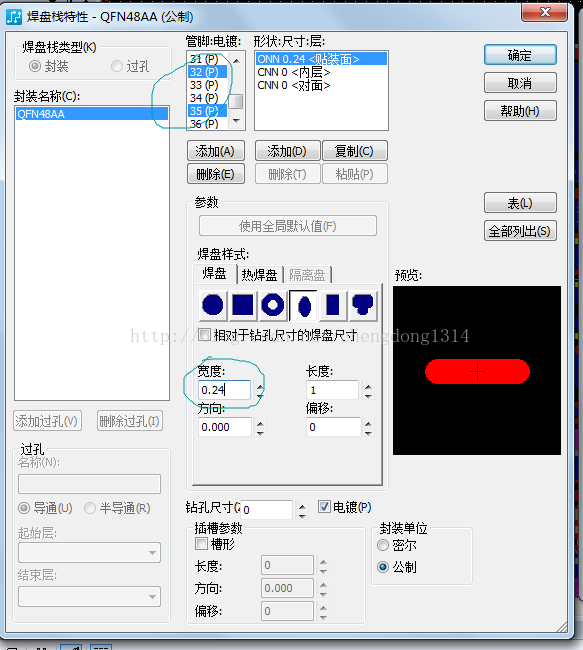

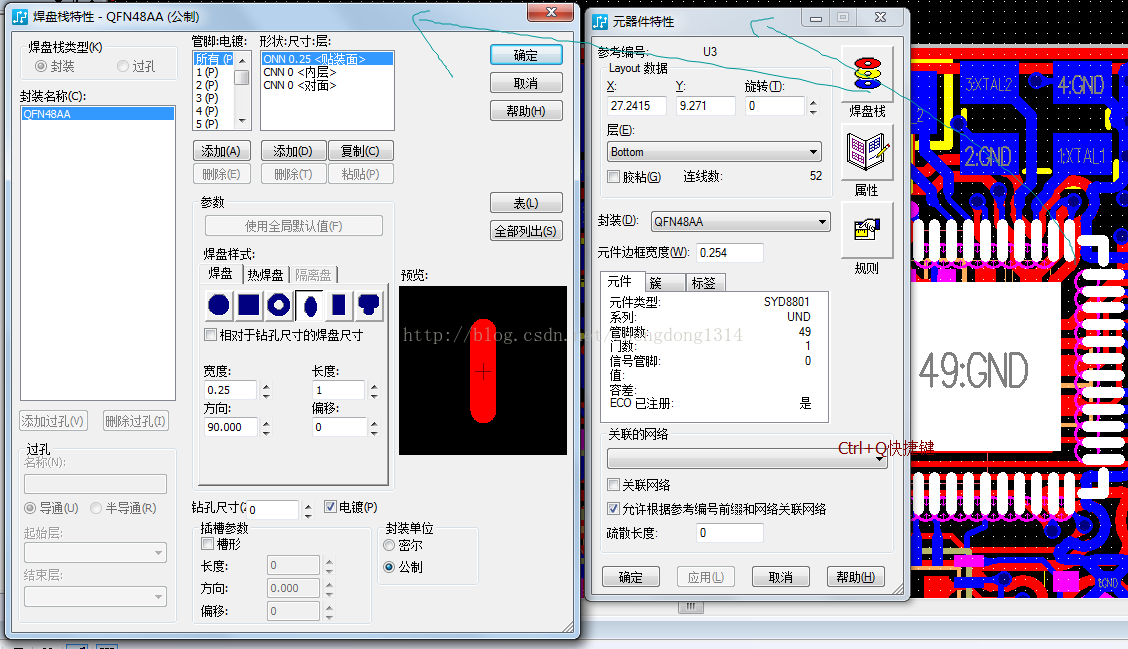

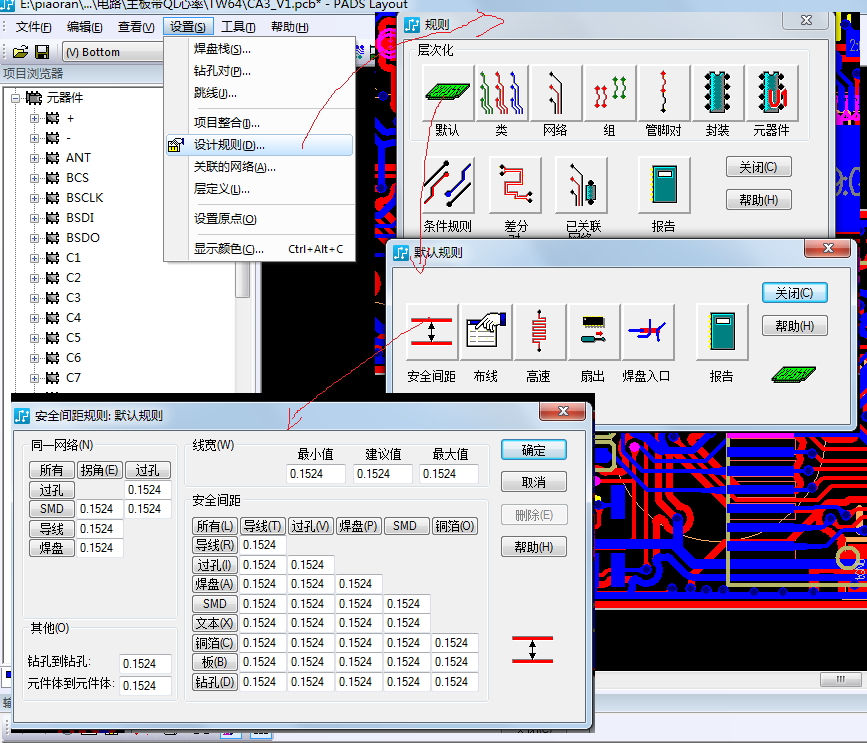

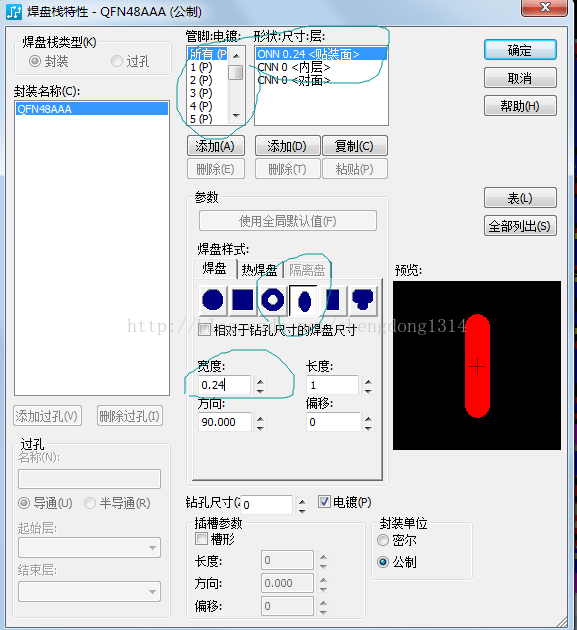

對某一個元件單獨設計規則 遇到這樣的一個情況：layout下不管怎么樣都不能夠?qū)δ骋粋�(gè)元件單獨設計規則（安全間隔的規則），設置之后再檢查還是會出現錯誤，后來摸索和很 久終于找到了一個問題------要設置的安全間隔小于了默認規則的安全間距，這樣的設計pads是不贊同的，但是也不會提示的，所以十分的惱火！，打開 設置默認規則的方法如下： 設計不成功的情況如下（左圖為默認，右圖為某個元件的）： 只要把默認規則改成0.15，這時候再改要設置的某個元件的間隔也是0.15即可，下面就是不修改默認的間距和修改后的檢查結果（左圖為修改默認間距前，右圖為修改后）： 可以看到確實起了作用，但是這里也要考慮到一點，這樣的情況下默認的規則就是0.15了，這也就造成了其他的所有元件的安全間距就從0.1542減到了0.15，這樣就很有可能造成了其他元器件的問題，也就是說這時候要把其他元器件的安全間距調到0.15，如下： 當然我們這樣把本來的默認的0.1524調到了0.15，這時候所有的元件的間距依舊誰0.1542，所以這里不需要修改除了這個元件之外的間距 了，不過這也提醒我們?nèi)绻儆行碌脑䦶膌ogic生成過來，他的間距就應該是默認的間距，這時候就造成了不必要的錯誤，所有后來加的元件的間距都變小 了，所以上面這招對于把某個元件的間距改下是有副作用的。 針對于這個副作用，最好的方式就是把這個元件的焊盤弄小那么一點，那么所有的元件的間距規則都不用動了，當然這就改變了PCB封裝了.方法如下： 設置如下（左圖是垂直方向，右圖是水平方向）： 最后得到的結果如下： |
