6SE70現場維修教程(PPT資料下載)

ID:269436 · 發表于 2018-1-12 08:35

ppt內容預覽：

6SE70現場維修
（1）故障現象：機器類型是AC-DC-AC，主接觸器吸合后，測量直流母線電壓只有500V左右.檢查各可控硅觸發端子接觸良好，觸發端的特性也正常。更換TDB后故障依舊。后來在更換預充電電阻后恢復正常。
（2）故障分析：正常情況在主接觸器吸合后，首先通過TDB板預充電穩定后直流母線達到530V左右。合閘時檢測R006的值上升的非常緩慢，最終只有500V，明顯偏低。可控硅？PCC?或者是觸發端子？最后在更換了預充電電阻后恢復正常（預充電電阻阻值偏大正常是7.5歐姆實際測得70歐姆)
（3）結論：合閘時可控硅是不觸發的，只有當給定啟動命令后才觸發，右邊的圖紙上可以看到，合閘后直流母線不對應該只與預充電部分有關，與可控硅，PCC沒有關系的
PCC的電源由IVI提供，1，3是24V電源，2則是晶閘管的觸發使能脈沖信號，該信號在變頻器收到啟動命令后由CUVC 發出

故障現象：上24V控制電報F011
故障分析：裝置在上24V電源就報F011，拔掉電流互感器的插頭故障依舊，
拔掉3塊IGD的15V電源還是不行，最后在更換CUVC無效后換上IMPI故障消失。
結論：F011的解決思路
         (1)如果是上24v控制電源就報，一般出現在電流檢測以及與
         電流互感器提供電源的相關板子上PSU,IVI以及IGD（如果
         IGD的15V供電電源短路或有異常它會直接影響整個的供電
         情況，電流互感器的供電電源（一般是正負15V）也會受到
         影響）,從而造成互感器的輸出信號不正常而報警。拔掉外部
         所有的電源插頭以及互感器的端子若再報警，就肯定是CUVC
         和IMPI了
（2）若一起動就報過流，排除IGBT,IGD,負載，外部接線以及加減
速時間外整流裝置也應該高度重視，RC,AFE,可控硅的橋式整流都
有可能是罪魁禍?zhǔn)祝话阍趩?dòng)的同時監控一下直流母線有沒有明
顯的下降。曾經遇到直流母線有問題逆變器輪流報：F028,F011以及
F008 直流母線在載稍微大時有波動

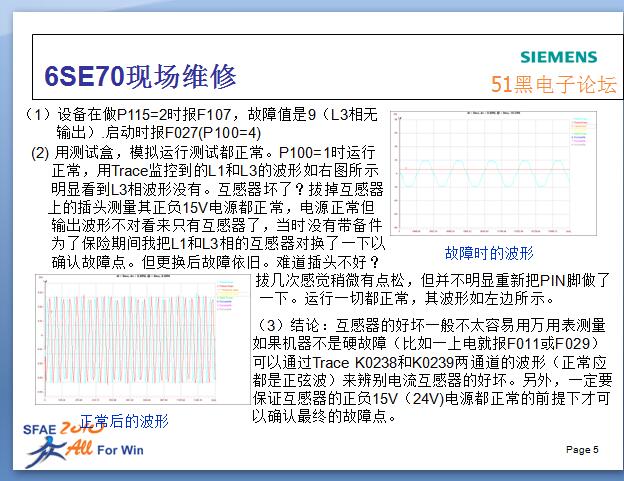

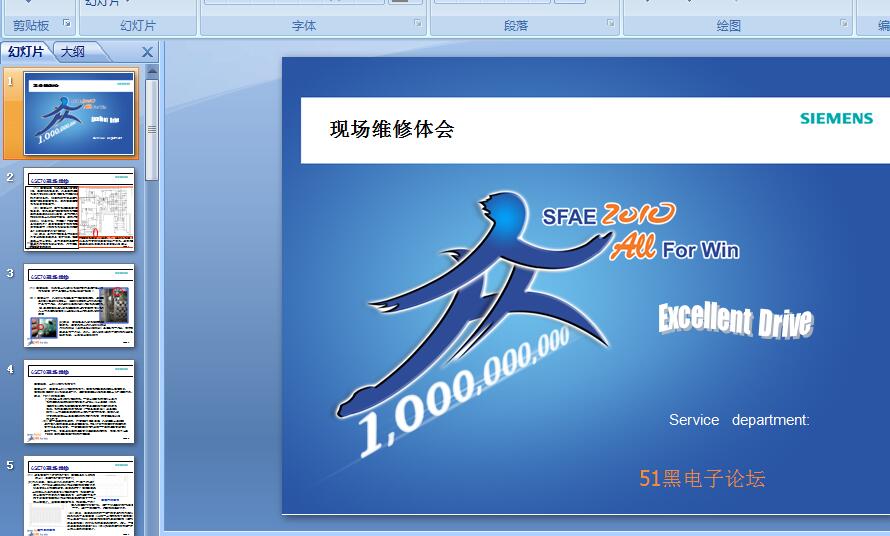

完整的ppt格式文檔51黑下載地址（共16頁）：

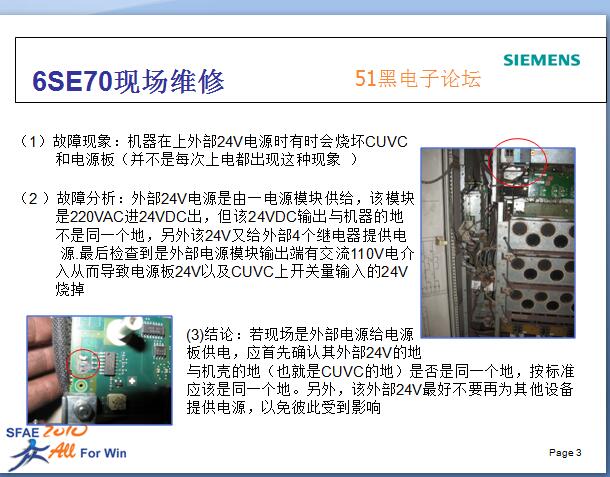

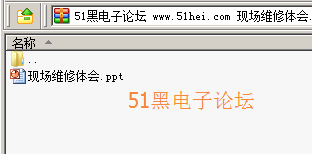

現場維修體會.zip (1.55 MB, 下載次數: 15)
