選用材料為藍橋杯官方提供的開發板。

因?yàn)榇税暹x用了4塊74LS573芯片用于鎖存P0口信號，這種設計可節約很多的i/0口，與市面上很多的開發板不一樣，所以如果要換到其他開發板上使用，需要改一下顯示代碼和LED亮滅代碼，但是大致思路不變，只要改變一下那幾個比較特殊的使用到了573鎖存來編程的函數即可。

我也是一名菜雞如果有那個大神有更好的編程思路的話那就拜托大神賜教了。

電路具體功能要求：

1. 電路通電后進入初始化狀態：燈L1亮，數碼管全亮，蜂鳴器接通，1s后全部關閉，顯示時間設定11-50-59。

2. 按下S7按鍵切換顯示實時時鐘XX-XX-XX、顯示超聲波測量距離XXX。

3. 顯示實時時鐘狀態下-----------------------------------，按S6按鍵進行時間調整，第一次按下S6進入時調整，“時”閃爍；第二次按下S6進入分調整，“分”閃爍。再一次按下退出調整。S4、S5為調節數值S5+，S4-（時間距離）的加減按鍵。

4. 顯示超聲波測距狀態下，按S6按鍵進行報警距離調整，S6按第一次進入調整狀態，第二次按下退出，將調節后的數值保存到24C02中。S4、S5為調節數值S5+，S4-（時間距離）的加按鍵。顯示超聲波報警距離--XXX。

5. 超聲波測距報警初值設定為30cm，超聲波檢測超過設定值X不報警，小于X立即報警，小于1.2倍的X, L1燈閃爍。

6. 設計一個欠壓電路，12V供電，電壓小于10V切斷電路電源。

下面有項目的壓縮文件

部分代碼如下：

#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
#include"dsp.h" //顯示函數頭文件
#include"1302.h"
#include"chaoshenbo.h"
#include"iic.h"
sbit s7=P3^0; //按鍵
sbit s6=P3^1;
sbit s5=P3^2;
sbit s4=P3^3;
uint sec_add; //中斷1秒標志
bit sec_flag;
uint sec_szadd;
bit sec_szflag;
uchar bj_jl; //報警距離
uint ss; //距離函數
uchar sz_time[3];
uchar ms_add; //模式標志位
bit ms_flag;
bit ms_HCflag; //測距模式下設置與正常顯示的標志位為0時正常顯示距離為1時設置報警距離
void int_t0(); //定時器T0、T1初始化
void open_led1();
void cls_led1();
void open_beep();
void cls_beep();
void int_sd(); //上電初始化
void moshi(); //正常顯示模式
void sz_moshi(); //設置時間時的顯示模式
void szHC_moshi(); //設置報警距離時的顯示模式
void key_s7(); //s7功能按鈕,設置時間模式或者距離模式
void key_s6_time(); //s6設置時間模式功能按鈕
void key_s6_HC(); //s6設置距離模式功能按鈕
void jiaohu(); //功能交互函數
void main()
{
int_t0(); //定時器初始化
int_sd(); //上電初始化
int_1302(); //初始化1302
// bj_jl=30; //設置報警距離第一次寫入程序時要把這兩行屏蔽的恢復 然后再屏蔽掉再寫入
// w_iic(0x00,bj_jl); //將報警距離寫入24C02
bj_jl=r_iic(0x00); //從24C02中讀取報警距離
while(1)
{
red_1302(); //讀取1302時間
if(sec_flag) //1s讀取一次超聲波距離
{
ss=red_HC();
sec_flag=0;
}
key_s7(); //s7按鍵功能
jiaohu(); //功能交互
if(ss<bj_jl) //報警函數
{
open_beep();
}
else
{cls_beep();}
if(ss<(uint)(bj_jl*1.2)) //小與1.2倍距離時led1閃爍
{
if(sec_szflag)
open_led1();
else
cls_led1();
} else cls_led1();
}
}
void t0() interrupt 1
{
TH0=(65535-1000)/256;
TL0=(65535-1000)&256;
sec_add++; //1秒后sec_flag標志位置1
if(sec_add==200)
{
sec_add=0;
sec_flag=1;
}
sec_szadd++;
if(sec_szadd==1000)
{
sec_szadd=0;
sec_szflag=~sec_szflag;
}
display();
}
void int_t0()
{
TMOD=0X11;
EA=1;
ET0=1;
TH0=(65535-1000)/256;
TL0=(65535-1000)&256;
TH1=0;
TL1=0;
TR0 = 1; //定時器0開始計時
}
void open_led1()
{
P2=(P2&0x1f)|0x80;
P0=0x7f;
P2&=0x1f;
}
void cls_led1()
{
P2=(P2&0x1f)|0x80;
P0=0xff;
P2&=0x1f;
}
void open_beep()
{
P2=(P2&0x1f)|0xa0;
P0=0xff;
P2&=0x1f;
}
void cls_beep()
{
P2=(P2&0x1f)|0xa0;
P0=0x00;
P2&=0x1f;
}
void int_sd()
{
open_led1(); //開led1
dspbuf[0]=dspbuf[1]=dspbuf[2]=dspbuf[3]=dspbuf[4]=dspbuf[5]=dspbuf[6]=dspbuf[7]=12; //數碼管全量
open_beep(); //開蜂鳴器
while(!sec_flag); //等待1秒
cls_led1(); //關led1 關顯示關蜂鳴器 sec_flag標志位清零
dspbuf[0]=dspbuf[1]=dspbuf[2]=dspbuf[3]=dspbuf[4]=dspbuf[5]=dspbuf[6]=dspbuf[7]=11;
cls_beep();
sec_flag=0;
}
void delay(uint time)
{
uint i;
while(time--)
{
for(i=0;i<800;i++);
}
}
void moshi() //顯示模式
{
uchar x;
x=ms_flag;
switch(x)
{
case 0: dspbuf[0]=shi/10; //顯示時間模式
dspbuf[1]=shi%10;
dspbuf[2]=10;
dspbuf[3]=min/10;
dspbuf[4]=min%10;
dspbuf[5]=10;
dspbuf[6]=sec/10;
dspbuf[7]=sec%10;
break;
case 1: dspbuf[5]=ss/100; //顯示距離模式
dspbuf[6]=ss%100/10;
dspbuf[7]=ss%10;
dspbuf[0]=11;
dspbuf[1]=11;
dspbuf[2]=11;
dspbuf[3]=11;
dspbuf[4]=11;
break;
}
}
void key_s7()
{
if(s7==0)
{
delay(5);
if(s7==0)
{
ms_flag=~ms_flag; //模式當MS_FLAG=0時 為顯示時間模式當MS_FLAG=1時為顯示距離模式
while(!s7);
}
}
}
void key_s6_time() //時間模式下 s6按鍵功能函數
{
if(s6==0)
{
delay(5);
if(s6==0)
{
if(ms_add==0) //如果s6被按下
{
sz_time[0]=shi; //儲存當前的時間
sz_time[1]=min;
sz_time[2]=sec;
}
ms_add++;
if(ms_add==3) //當按鈕按下三次以后將設置后的時間寫入1302
{
ms_add=0; //標志清零
write_13(0x8e,0x00);
write_13(0x80,sz_time[2]); //秒存
write_13(0x82,sz_time[1]); //分存
write_13(0x84,sz_time[0]); //時存
write_13(0x8e,0x80);
}
while(!s6);
}
}
}
void key_s6_HC() //距離模式時 s6按鈕功能函數
{
if(s6==0)
{
delay(5);
if(s6==0)
{
if(ms_HCflag) //再次按下時將設置的報警距離存入24C02
{
w_iic(0x00,bj_jl);
delay(10);
}
ms_HCflag=~ms_HCflag;
while(!s6);
}
}
}
void sz_moshi() //設置時間的顯示模式
{
switch(ms_add) //ms_add為1時顯示case 1的內容時閃爍為2時顯示case 2的內容分閃爍
{
case 1: if(sec_szflag) //小時位閃爍
{
dspbuf[0]=sz_time[0]/10;
dspbuf[1]=sz_time[0]%10;
} else
{
dspbuf[0]=11;
dspbuf[1]=11;
}
dspbuf[2]=10;
dspbuf[3]=sz_time[1]/10; //顯示按下設置鍵后存儲的時間
dspbuf[4]=sz_time[1]%10;
dspbuf[5]=10;
dspbuf[6]=sz_time[2]/10;
dspbuf[7]=sz_time[2]%10;
break;
case 2: if(sec_szflag)
{
dspbuf[3]=sz_time[1]/10;
dspbuf[4]=sz_time[1]%10;
} else
{
dspbuf[3]=11;
dspbuf[4]=11;
}
dspbuf[2]=10;
dspbuf[0]=sz_time[0]/10;
dspbuf[1]=sz_time[0]%10;
dspbuf[5]=10;
dspbuf[6]=sz_time[2]/10;
dspbuf[7]=sz_time[2]%10;
break;
}
}
void szHC_moshi()
{
dspbuf[5]=bj_jl/100;
dspbuf[6]=bj_jl%100/10;
dspbuf[7]=bj_jl%10;
dspbuf[0]=11;
dspbuf[1]=11;
dspbuf[2]=11;
dspbuf[3]=11;
dspbuf[4]=11;
if(s5==0)
{
delay(5);
if(s5==0)
{
bj_jl++;
while(!s5);
}
}
if(s4==0)
{
delay(5);
if(s4==0)
{
bj_jl--;
while(!s4);
}
}
}
void jiaohu()
{
if(ms_flag==0)
{
key_s6_time();
if(ms_add==0) //s6按鍵沒有被按下時 ms_add為0 顯示正常界面
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

全部資料51hei下載地址：

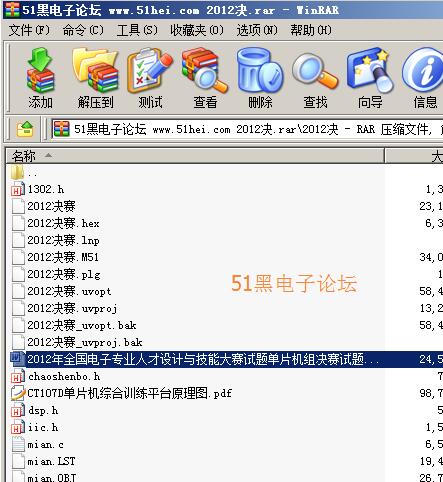

2012決.rar (144.53 KB, 下載次數: 37)
