查看: 6474|回復: 14
收起左側

收音機芯片tef668x資料下載

  [復制鏈接]
ID:281196 發表于 2018-1-31 16:14 | 顯示全部樓層 |閱讀模式
收音機芯片tef668x資料 很好的資料

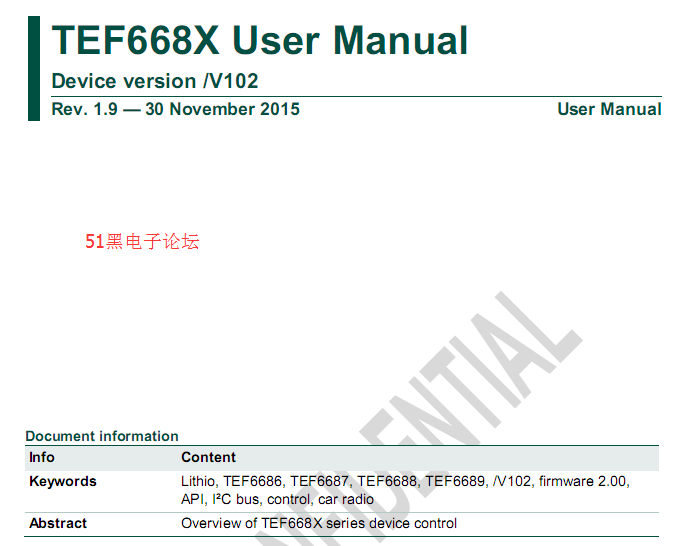

UM_Radio_TEF668X_V102.pdf

2.4 MB, 下載次數: 113, 下載積分: 黑幣 -5

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵!

查看全部評分

回復

使用道具 舉報

ID:557913 發表于 2019-6-8 22:09 | 顯示全部樓層
這個資料找了很久了,踏破鐵鞋!直接注冊帳號來下載,可能比較冷門,居然沒人回復。
回復

使用道具 舉報

ID:905730 發表于 2021-4-14 16:30 | 顯示全部樓層
Carnot 發表于 2019-6-8 22:09
這個資料找了很久了,踏破鐵鞋啊!直接注冊帳號來下載,可能比較冷門,居然沒人回復。

這個文件不錯
回復

使用道具 舉報

ID:285525 發表于 2021-8-21 00:23 | 顯示全部樓層

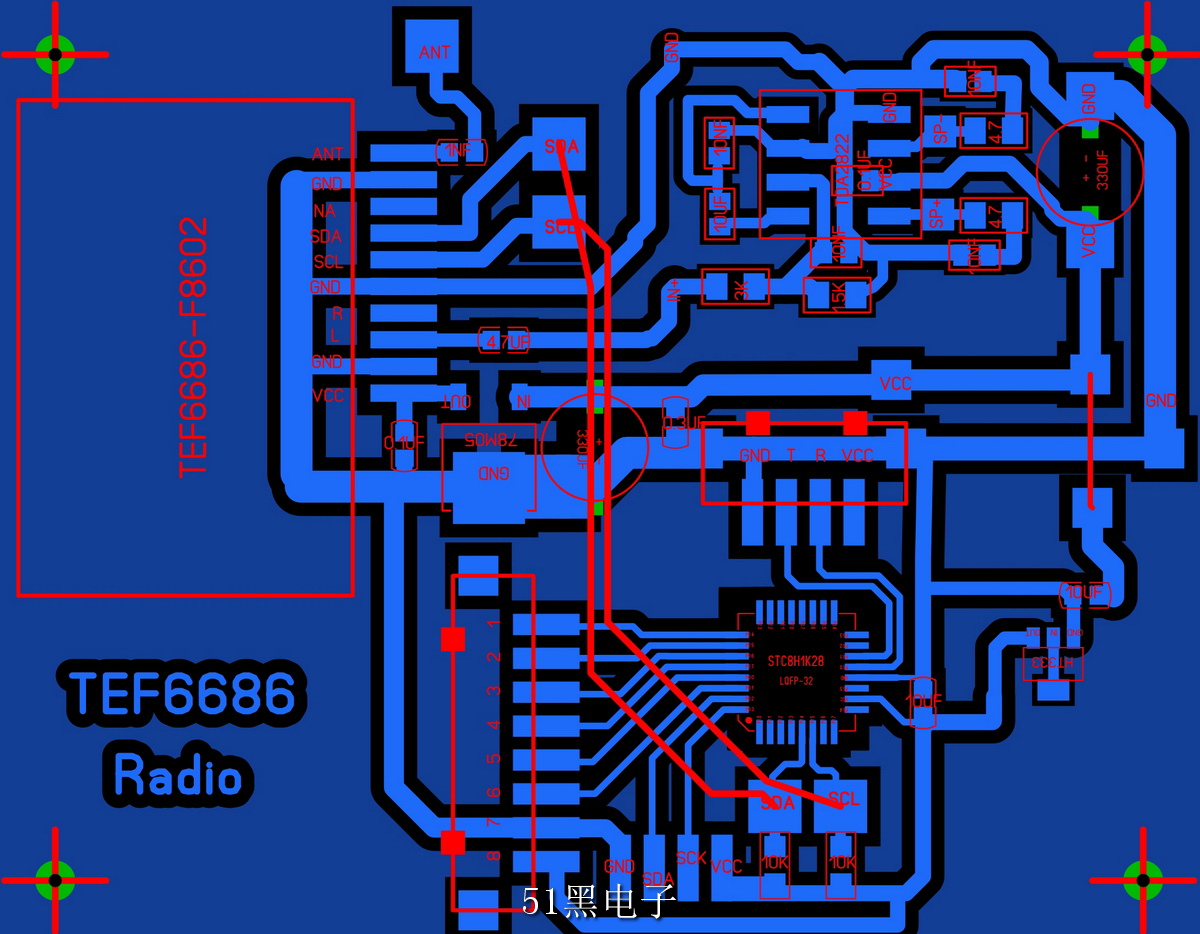

在一臺車機里拆出一收音高頻頭,拆開看是標有F8602的TEF6686HN!感謝樓主分享,下載收藏.
回復

使用道具 舉報

ID:829010 發表于 2021-10-10 23:07 | 顯示全部樓層
沒看到應用電路圖
回復

使用道具 舉報

ID:1004077 發表于 2022-2-4 17:12 | 顯示全部樓層
有運用圖紙嗎?
回復

使用道具 舉報

ID:1071066 發表于 2023-4-11 14:35 | 顯示全部樓層
感謝樓主分享,這個文件找到前面1.2版本的,看看新的1.6是什么樣的
回復

使用道具 舉報

ID:457471 發表于 2023-5-10 13:53 | 顯示全部樓層
這個芯片好貴的!
回復

使用道具 舉報

ID:886773 發表于 2023-5-20 19:03 | 顯示全部樓層
剛好想用這片芯片做收音機,謝謝分享!
回復

使用道具 舉報

ID:886773 發表于 2023-5-20 19:04 | 顯示全部樓層
剛好想用這芯片做收音機,謝謝分享
回復

使用道具 舉報

ID:1064915 發表于 2023-6-2 15:01 | 顯示全部樓層
都是英文版
回復

使用道具 舉報

ID:467496 發表于 2023-6-27 11:19 | 顯示全部樓層
送一段tef6686啟動代碼
void setup() //啟動初始化
{
           u16 status[8];

//  UartSend(0xAA);
        //檢測boot state,是否進入狀態0
        status[0]=0xFF;
        while (status[0]!=0)
        {
        wait_ms(10);
        Get_Cmd(64, 128, status, 1);
//        UartSend(status[0]%256);
        }

        //以下兩句是打補丁, 直接引導到狀態1

        wait_ms(10);
  dsp_write_data();


   //不打補丁,使用指令引導進入狀態1
        /*******
    Start();             //發送起始命令
    SendDataRecvACK(I2C_WRITE);                        //發送設備地址+寫命令
    SendDataRecvACK(0x14);                             //發送存儲地址
    SendDataRecvACK(0x00);                             //寫測試數據1
    SendDataRecvACK(0x01);                             //寫測試數據2
    Stop();
*****************/


        wait_ms(50); //延時50ms

        //檢測是否進入狀態1
  status[0]=0xFF;
        while (status[0] != 1 )
        {
                Get_Cmd(64, 128, status, 1);
//                UartSend(status[0]%256);
          wait_ms(50);
        }

        //引導到狀態2
//        UartSend(0xDD);
  Set_Mute(1);
        APPL_Set_ReferenceClock();


        wait_ms(100); //延時100ms

//檢測是否進入狀態2
  status[0]=0xFF;
        while (status[0] != 2 )
        {
                Get_Cmd(64, 128, status, 1);
//                UartSend(status[0]%256);
                wait_ms(50);
        }

        SetRFCtrlReg();
        SetVolume(VOL); // Set audio volume
//        UartSend(0xFF);

        //引導到狀態3,開始接收音頻
        TuneFreq(Freq);

        PrintFreq(Freq)  ;

        Set_Mute(0);

}
回復

使用道具 舉報

ID:996773 發表于 2023-9-8 14:10 | 顯示全部樓層

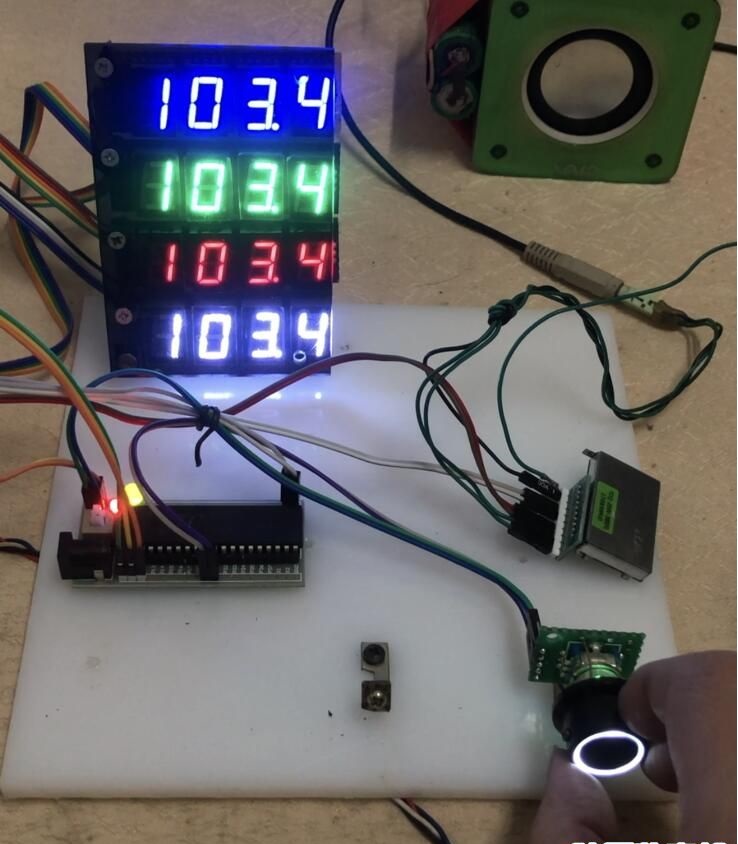

路過,謝謝樓主的資料,我已經用匯編語言寫出了恩智浦tef668x的89c52單片機驅動程序。極其精悍短小,6k

初始化數據精確劃分,分別在程序rom和模擬eeprom存放
回復

使用道具 舉報

ID:688692 發表于 2024-6-30 22:59 | 顯示全部樓層
hi等你 發表于 2023-9-8 14:10
路過,謝謝樓主的資料,我已經用匯編語言寫出了恩智浦tef668x的89c52單片機驅動程序。極其精悍短小,6k ...

這個芯片是現在收音機圈子很火熱的SR286用的芯片那個,信號很好,靈敏度高。
回復

使用道具 舉報

ID:1132533 發表于 2024-9-24 16:18 | 顯示全部樓層
Carnot 發表于 2019-6-8 22:09
這個資料找了很久了,踏破鐵鞋!直接注冊帳號來下載,可能比較冷門,居然沒人回復。

回 確實很需要這個資料

回復

使用道具 舉報
