GYJ-0027二路無線遙控場效應管模塊電路原理圖等資料下載

ID:280979 · 發表于 2018-2-1 12:16

【簡要說明】

一、尺寸：72mm X50mm X25mm 長X寬X高

二、主要芯片：無線遙控 SC2272 315M發射接收晶體管

三、工作電壓：輸入直流5V~24V;

四、特點：
1、最大控制負載80W。
2、具有輸出指示燈;
4、發射器具有信號發送指示燈。

5、晶體管最大耐壓55V
6、采用螺旋壓接端子
7、抗干擾能力強，穿墻能力強。

8、工作頻率315M
9、接線方便

10、遙控距離，無障礙小于100米，有障礙小于30米

11、工作環境：濕度小于80% ，溫度 -20度至70度

12、使用壽命：大于一百萬次

五、有詳細使用說明書

配套遙控器主要參數
1、工作電壓：DC12V
2、工作電流：≤9mA
3、工作頻率：315MHz
4、編碼類型：焊盤
5、發射距離：100米（空闊地）
6、編碼類型：固定碼
7、編碼芯片：PT2264（PT2262、SC2262），廠家每個批次芯片型號不同，三款芯片完全兼容
8、外殼顏色：桃木
9、振蕩電阻：1.5M

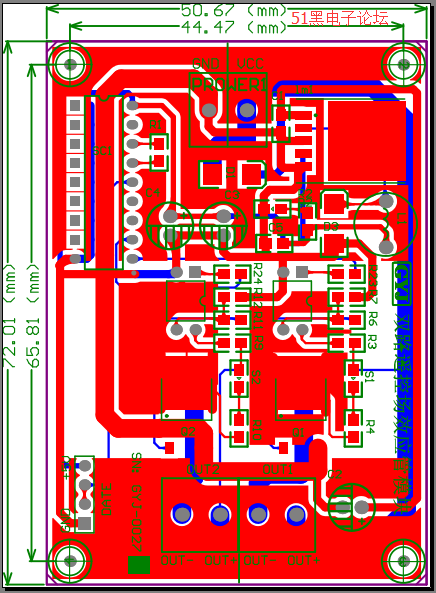

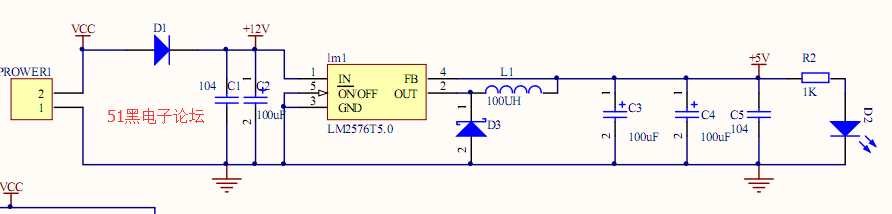

GYJ-0027_二路無線遙控場效應管模塊原理圖及PCB圖

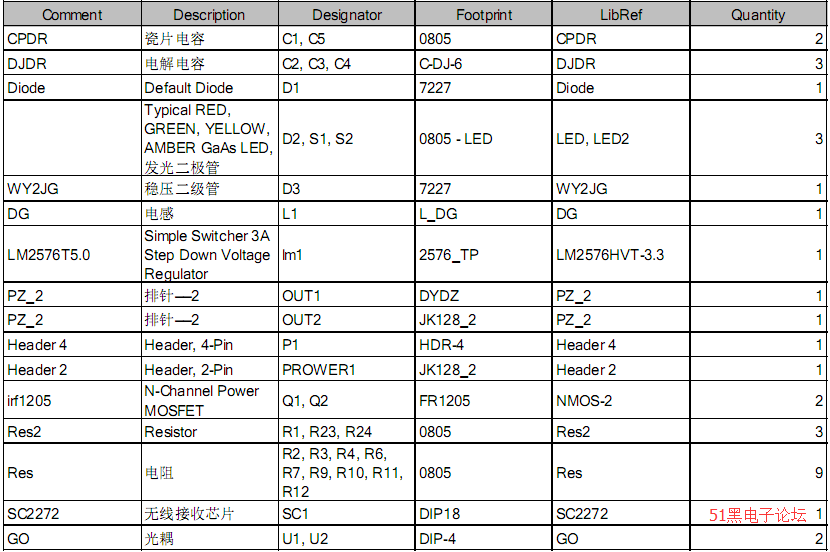

元件清單：

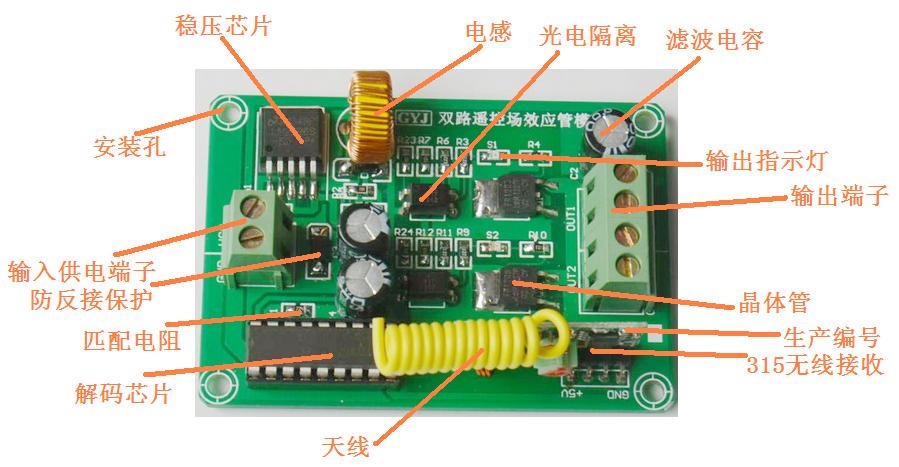

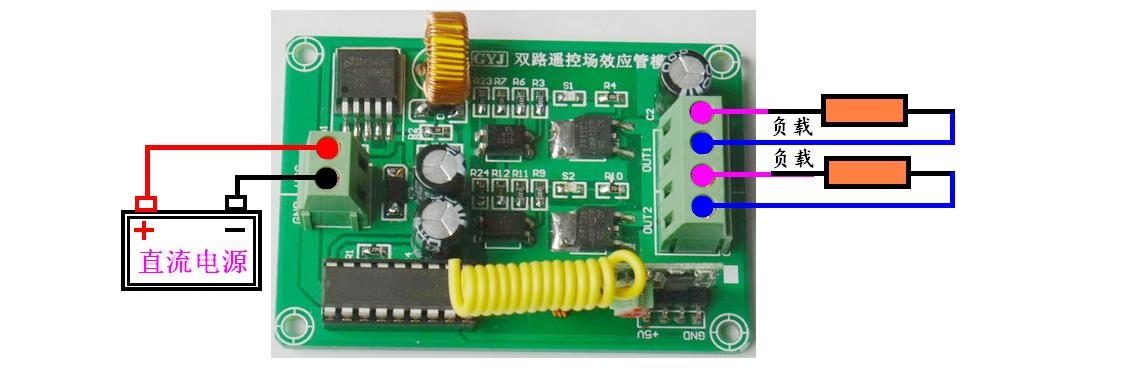

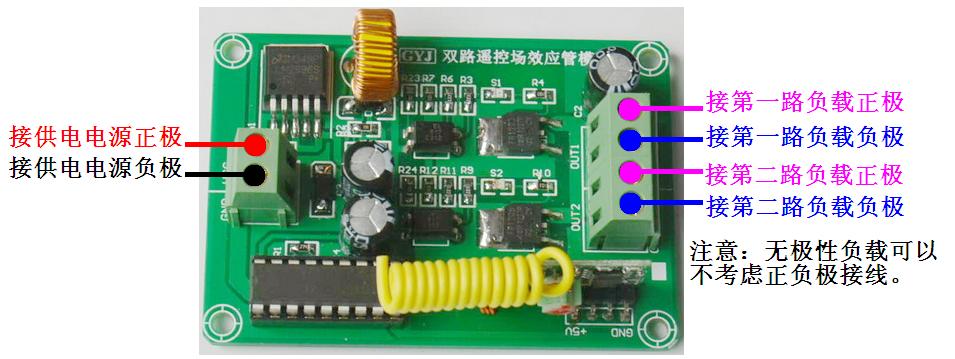

實物圖與接線圖：

資料下載：

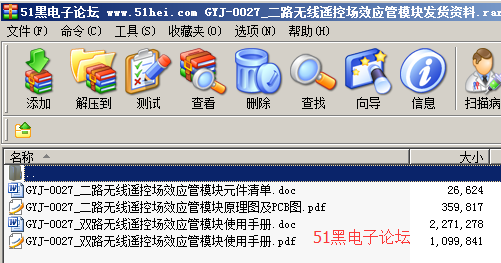

GYJ-0027_二路無線遙控場效應管模塊發貨資料.rar (2.93 MB, 下載次數: 16)
