迷你型四路PC817光電耦合模塊PCB文件與電路原理圖等資料

[復制鏈接]
ID:280979 發表于 2018-2-5 00:53 | 顯示全部樓層 |閱讀模式

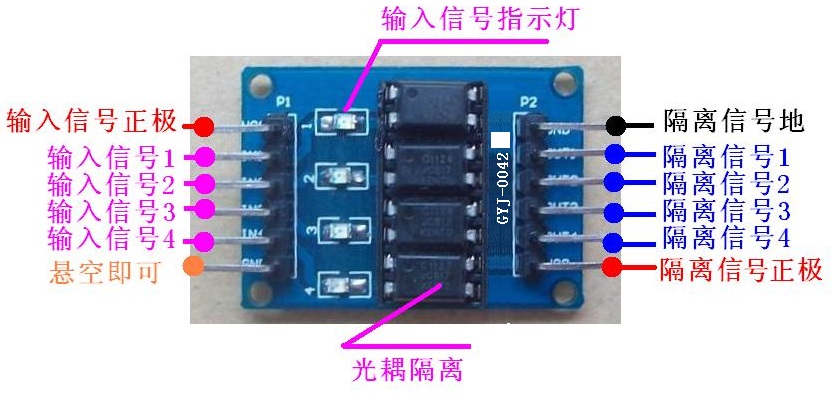

【簡要說明】
一、尺寸:32mmX23mmX10mm
二、主要芯片:PC817
三、工作電壓:直流輸入端電壓5~24V ;輸出端接5~24V
四、輸出電流50mA
(輸出最大驅動1W負載)

適用場合:單片機學習、電子競賽、產品開發、畢業設計。。。

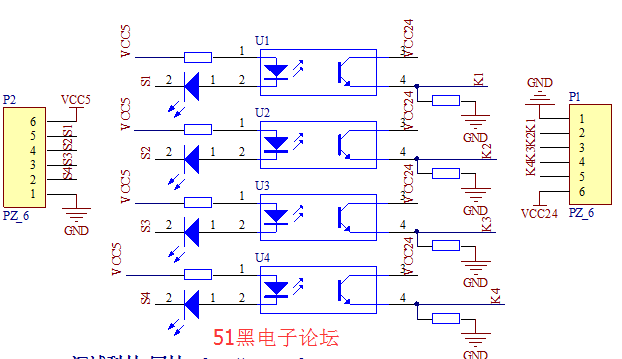

迷你型四路PC817光電耦合模塊電路原理圖:

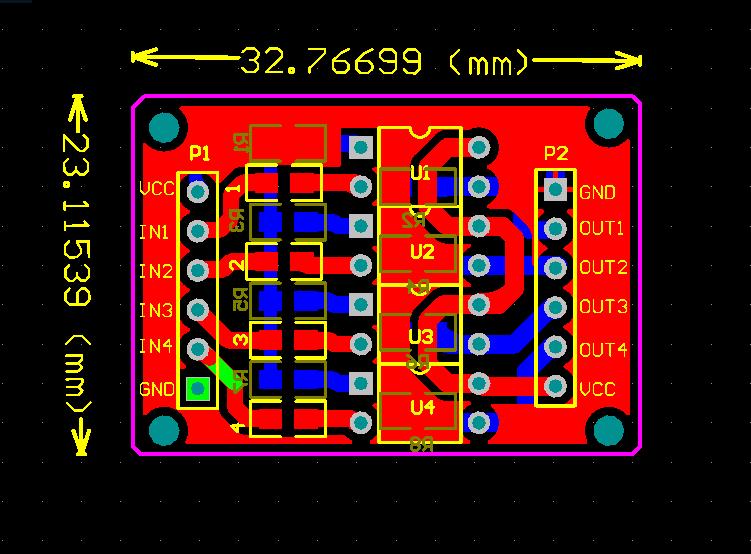

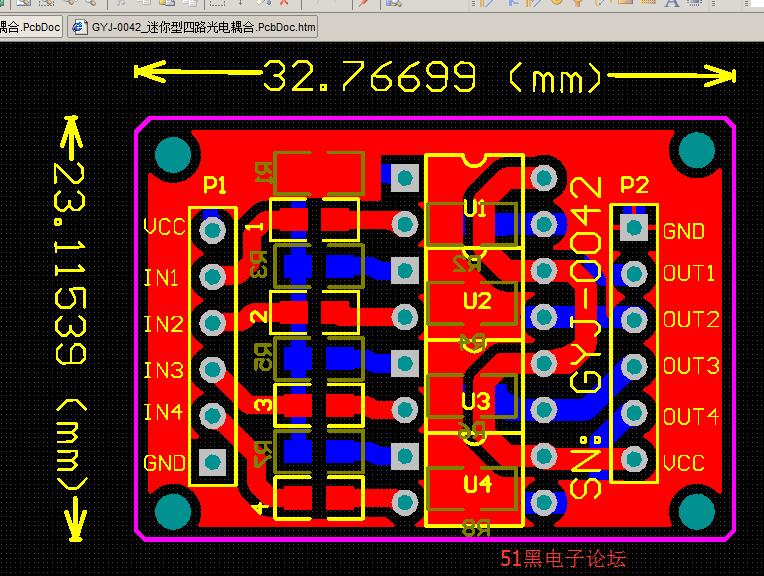

Altium Designer畫的PCB圖如下:(51hei附件中可下載工程文件)

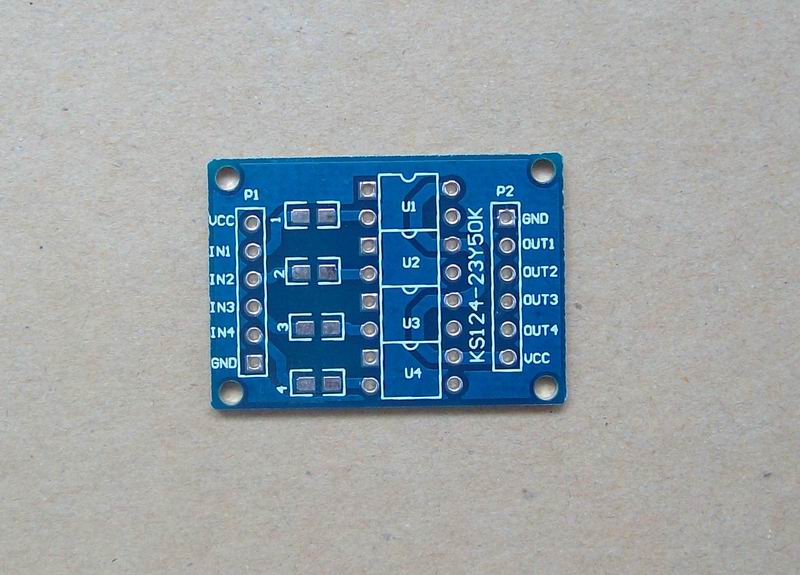

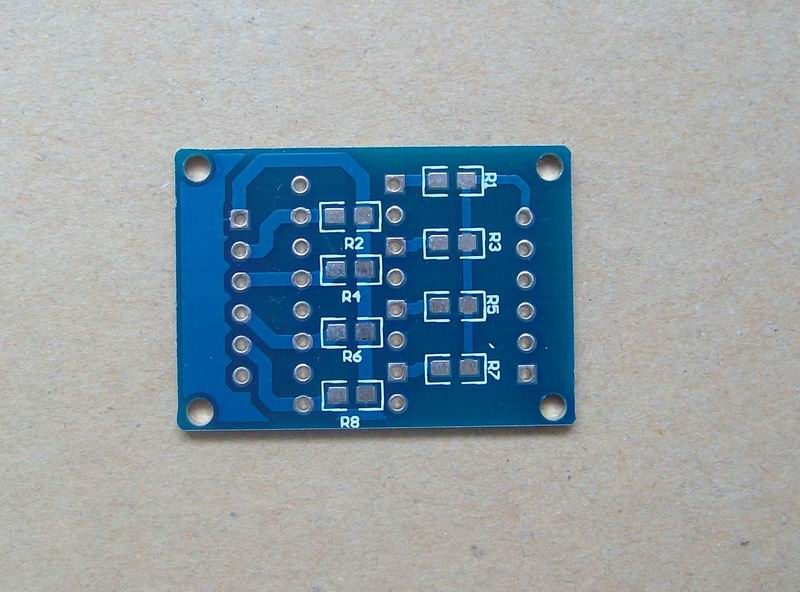

PCB圖片.JPG ALIM0040.JPG ALIM0039.JPG 0.jpg

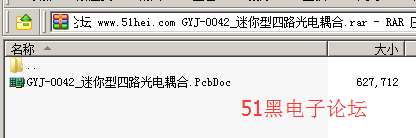

GYJ-0042_迷你型四路光電耦合.rar

441.05 KB, 下載次數: 59, 下載積分: 黑幣 -5

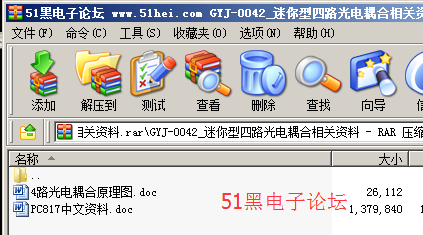

GYJ-0042_迷你型四路光電耦合相關資料.rar

1.28 MB, 下載次數: 41, 下載積分: 黑幣 -5
