GYJ-0049六路輸入輸出繼電器全隔離可編程工控板設計資料下載含單片機源程序

ID:280979 · 發表于 2018-2-5 01:05

簡要說明：

一、尺寸：長171mmX寬72mmX高25mm
二、主要芯片：STC89C52RC (兼容51系列單片機)
三、工作電壓：直流24伏(另有12V繼電器可選)
四、串口下載程序（支持TTL下載程序）
五、特點：
1、具有電源指示。（供電電源有防接反保護）
2、六路光電隔離輸入。
3、六路光電隔離繼電器輸出控制。
4、標準的11.0592M晶振。（便于設置串口波特率）
5、具有上電復位。
6、獨立的串口通信MAX232。
7、輸入輸出全隔離。
8、輸入輸出均有信號指示燈。
9、繼電器開關量輸出，最大切換電壓220V，最大切換電流10A。最大切換功率300W。
10、電路加有，光電隔離，續流二極管，抗干擾能力強。
11、四周有固定安裝孔，也可插入PCB72mm卡槽，安裝在DIN導軌上。
12、通訊穩定，提供原理圖，及板子的參考例程。
13、單片機無加密，可插拔更換，帶有程序下載口，可隨意更改程序
14、、端子采用螺旋壓接端子
15、工作溫度-40度至 +70度
16、工作濕度 40% ~ 80%RH

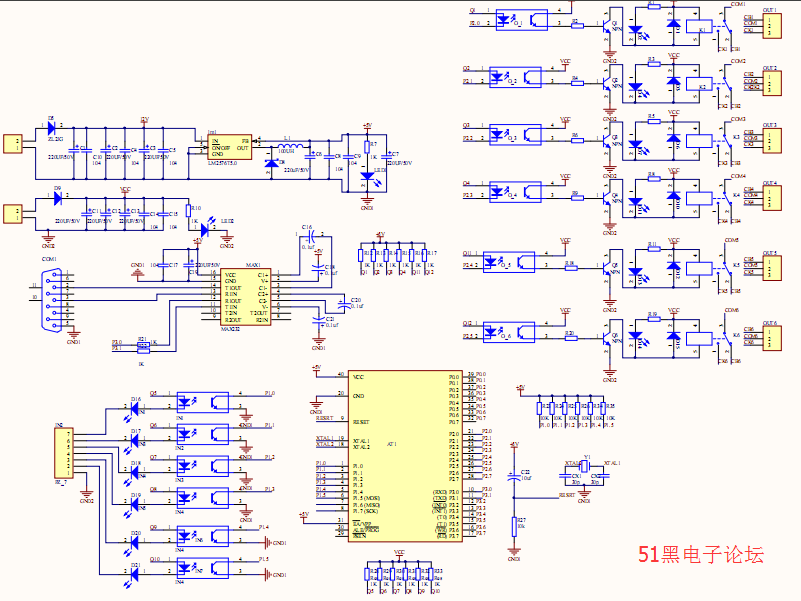

GYJ-0049六路輸入輸出繼電器全隔離可編程工控控制板的電路原理圖如下：

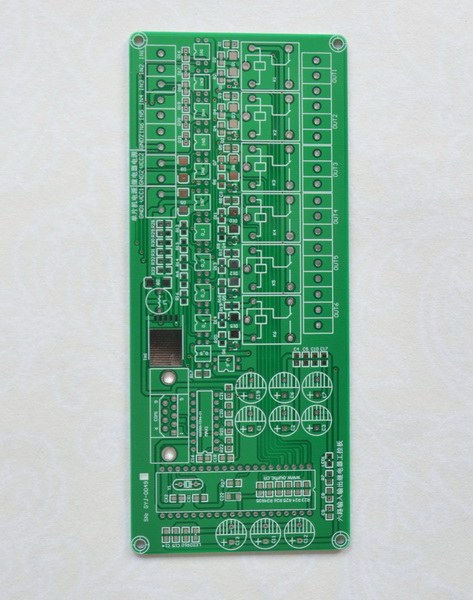

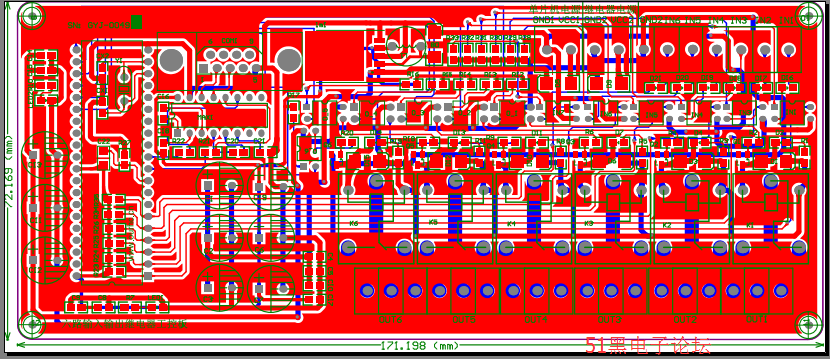

pcb圖：

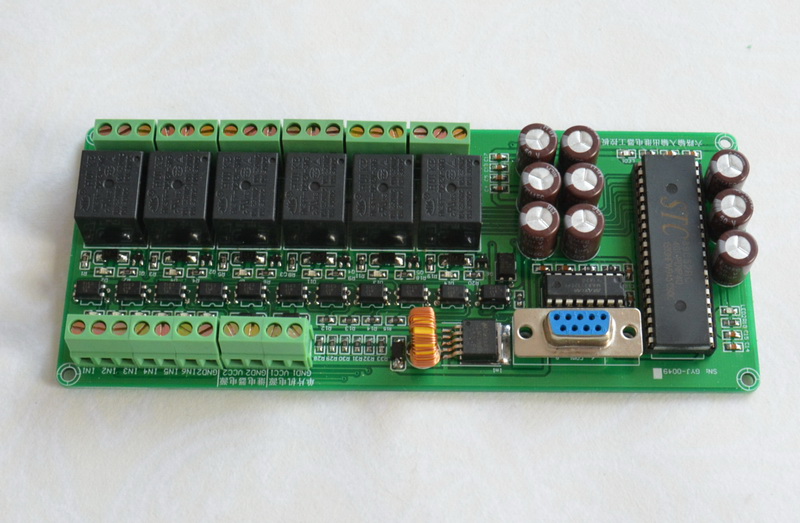

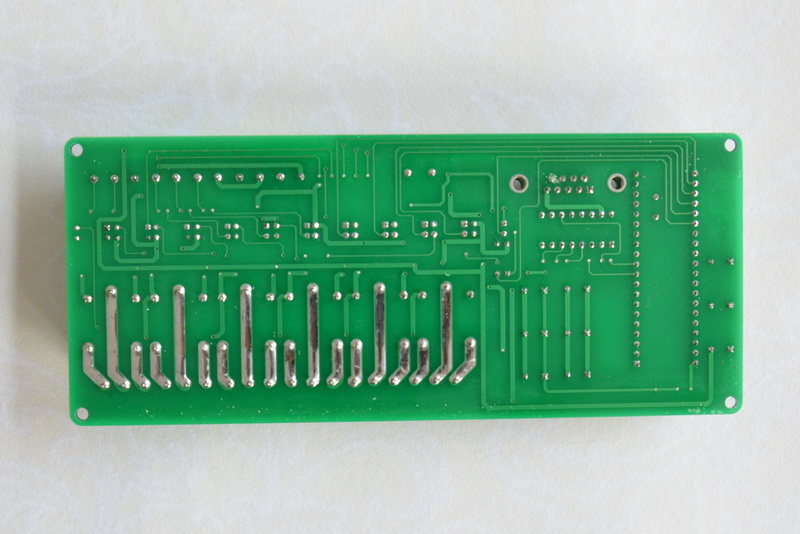

實物圖與接線圖：

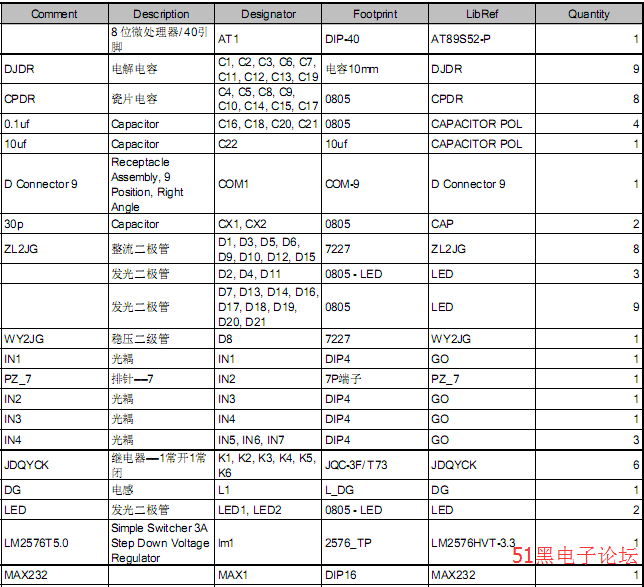

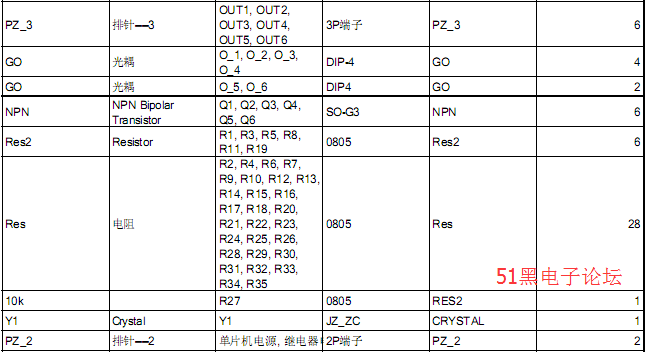

元件清單：

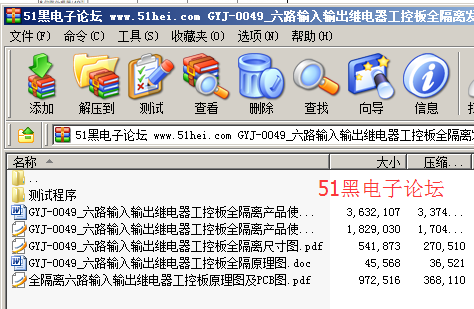

全部資料51hei下載地址：

GYJ-0049_六路輸入輸出繼電器工控板全隔離發貨資料.rar (5.52 MB, 下載次數: 36)
