16*64雙色點陣屏與控制卡制作說明資料(單片機源碼+電路圖)

ID:284479 · 發表于 2018-2-20 15:52

喜歡研究點陣的朋友可以看下

DIY 16*64雙色點陣，采用3.75MM的雙色點陣模塊設計，模塊與模塊的距離合適，間隔不大，不會影響顯示效果，PCB做工好，長303MM，寬75MM。

提供多種學習程序，足夠玩轉16*64雙色點陣，從初級到中級到高級程序設計學習。從設計到整理完資料，幾個人花了一個多月的時間，認真做好教程，絕非網上亂抄襲，都是經過我們測試好，注釋好以及說明好接口讓每一位愛好者都能輕松學習控制點陣，從中學到知識。

點陣屏點亮的效果:http://v.youku.com/v_show/id_XNDQyMjAyMDMy.html

16X64點陣屏與控制卡的電路原理圖：

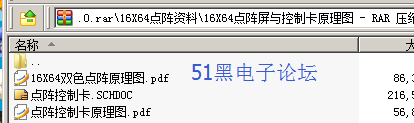

壓縮包里面有清晰大圖（ad格式）：

整套材料有：

下面介紹制作過程中的順序以及常見問題分析：

焊接順序

一．先焊接PCB背面的輸入輸出雙列8P排針，不然焊了點陣模塊，排針就不好焊接了。背面的1K*4電阻4個無需焊接。如果需要上螺絲也在此時放螺絲。

二．然后放置8*8雙色點陣模塊，如下圖這樣放置，有字的朝下，或者看中間的缺口，突出的朝下。這模塊不是很容易放置，注意每個管腳都不要彎曲，且管腳的距離要合適，這樣放置起來不會這么吃力。

三．焊接PCB正面的芯片了，這個比較容易，雖然是貼片的，但是管腳間距都比較大，容易焊接，初學者都不必?fù)?dān)心，另外板上的電容也不需要焊接。焊接上去就是電源濾波芯片工作穩定一點。芯片的第一腳注意就可以了，芯片上有個點的就是第一個腳，焊盤上也是如此，焊接時看清楚，芯片都朝一個方向，比較容易看出。

四．東西都焊接好后，檢查下芯片有無虛焊，點陣管腳有無虛焊，這個錯誤很容易犯。也可用測試程序看出來。PCB上的元件名稱都標的非常清楚，很容易對號入座。

常見問題分析

1.焊接完成后，與控制卡連接，或者用自己的單片機實驗板，連接方法見程序說明。每個程序都有接口說明，方便大家學習測試用。

2.如果發現哪行不亮或者列不亮一般是芯片虛焊，芯片焊接正常一般不會有問題。

恭喜制作成功后，好好玩轉提供的源程序吧，里面的程序注視比較多，我們花了很多心血去整理調試加注視的，相信對你學習控制點陣有幫助，如果有能力整理出來可以做一個商業化的程序了。

最后祝大家制作成功，享受DIY帶來的樂趣。

點陣屏的單片機源程序如下:

/***************************************************************
16*64 雙色點陣移動顯示時間+靜態切換時間程序
/***************************************************************
如果有控制卡，下載此程序插上排線即可測試
如果沒有控制卡，自己根據下面的接口用杜邦線與點陣連接即可測試
單片機:STC12C5A32S2 或者其他12系列型號都可以
晶振18.432M
功能簡介：上電顯示“精品制”
然后切換顯示時間星期月日年再移動顯示時間信息
4個按鍵分別進行調時設置
程序用中斷掃描法驅動點陣程序參考價值較好！
/*
點陣屏管腳定義
SHCP GND
STCP GND
R1 GND
G1 GND
VCC GND
A GND
B GND
C D
*/
/*
控制卡
P0.0~P0.3 A B C D
P16 SCK
P17 STR
R1 P04
G1 P05
R2 P06
G2 P07
********************************************************/
#include "Type.H"
#define KG 0 //定義空格數
#define RI 10 //定義日數
#define JI 25 //定義節數
#define GT 163 //定! 數
#define XI 109 //定★ 數
/*******鍵盤***********************************************************************/
sbit KEY1 = P2^0;
sbit KEY2 = P2^1;
sbit KEY3 = P2^2;
sbit KEY4 = P2^3;
sbit ADCIO =P1^5; //AD
/*************************************************************************************/
#define H_PORT P0 //行138信號 scan
sbit CK =P1^6; //時鐘OUT
sbit STR =P1^7; //鎖存上升沿輸出鎖存
sbit R1 =P0^4; //屏紅數據
sbit G1 =P0^5; //屏綠數據
sbit OE =P1^0; //全屏使能
sbit IA =P0^0; //行控制線A
sbit IB =P0^1; //行控制線B
sbit IC =P0^2; //行控制線C
sbit ID =P0^3; //行控制線D
/*********************************************************************************/
#define scan0 {IA=0;IB=0;IC=0;ID=0;}
#define scan1 {IA=1;IB=0;IC=0;ID=0;}
#define scan2 {IA=0;IB=1;IC=0;ID=0;}
#define scan3 {IA=1;IB=1;IC=0;ID=0;}
#define scan4 {IA=0;IB=0;IC=1;ID=0;}
#define scan5 {IA=1;IB=0;IC=1;ID=0;}
#define scan6 {IA=0;IB=1;IC=1;ID=0;}
#define scan7 {IA=1;IB=1;IC=1;ID=0;}
#define scan8 {IA=0;IB=0;IC=0;ID=1;}
#define scan9 {IA=1;IB=0;IC=0;ID=1;}
#define scan10 {IA=0;IB=1;IC=0;ID=1;}
#define scan11 {IA=1;IB=1;IC=0;ID=1;}
#define scan12 {IA=0;IB=0;IC=1;ID=1;}
#define scan13 {IA=1;IB=0;IC=1;ID=1;}
#define scan14 {IA=0;IB=1;IC=1;ID=1;}
#define scan15 {IA=1;IB=1;IC=1;ID=1;}
/*定義接口****************************************************************************/
#define HC595_LOCK_H {STR =1;}
#define HC595_LOCK_L {STR =0;}
#define HC595_CLK_H {CK =1;}
#define HC595_CLK_L {CK =0;}
#define LS138_A_H {IA =1;}
#define LS138_A_L {IA =0;}
#define LS138_B_H {IB =1;}
#define LS138_B_L {IB =0;}
#define LS138_C_H {IC =1;}
#define LS138_C_L {IC =0;}
#define LS138_D_H {ID =1;}
#define LS138_D_L {ID =0;}
#define LS138_OE_H {OE =1;}
#define LS138_OE_L {OE =0;}
#define HC595_G_H {G1 =1;}
#define HC595_G_L {G1 =0;}
#define HC595_R_H {R1 =1;}
#define HC595_R_L {R1 =0;}
#define FESTIVAL_MAX 69 //定義陽歷節日數(0----68)
uchar disp_mode=0xFF;
/************************************************************
//DS1302時鐘定義全局變量
/**********公歷年，月，日，星期，小時，分鐘，秒********************************/
uchar xdata yy, mo, dd, week, hh, mm, ss;
/*************農歷年，月，日，*************************************/
uchar xdata year_moon,month_moon,day_moon;
/*************************************************************************************/
/*涵數聲明****************************************************************************/
void LEDinit(); /*************************************清屏*/
void DELAY_US(int num); /*************************************延時函數*/
void Beep_key(void); /*************************************喇叭函數*/
void DS1302_TimeStop(bit flag); /*************************************喇叭函數*/
void PWM_LIGHT(uint p); /*************************************亮度控制*/
void intmcu( ); /*************************************中斷和定時器初始化*/
//void Lintmcu(void); /*************************************廣告一*/
//void Lintmcu2(void); /*************************************廣告一*/
void LED16X64_write(uchar *str,uchar yanse,bit color);/*******************直寫漢字*/
void LED_rectangle_erasure(uchar x1,uchar y1,uchar x2,uchar y2,uchar model);/*搽除距形*/
void Conver_week(void); /***************************************星計算*/
//void Conversion(void); /******************************************歷計算*/
BYTE ManageButton(BYTE Vale); /**************************************按鍵處理*/
uchar xdata LED_RAM[LED_byte]; /**************************************顯示緩沖區*/
//*********************************************************************************
INxdata naozhongtime; //鬧鐘記時
Uxdata MOVingDAT[]= {0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,12,12,12}; //(游動的字)時段設置
Uxdata ShowDAT[6]; //固定顯示
//Uxdata SHENGRI_DATA[18]; //六組生日數據
Uxdata shengRi; //生日
//***************************************
uint xdata HalfCount; //半秒記數
uint xdata b; //閃爍控制
uint xdata Light; //亮度
uchar disrow=0 ; //當前掃描行
uchar e; //操作變量
uchar ADJ; //按鍵變量
uchar switc; //畫面切換變量
uchar windw; //顯示允許變量
uchar flow; //邊框流動變量
uchar menu; //當前菜單0自動1調年月日2調時分秒星期
uchar LED_X,LED_Y; //LED橫豎坐標變量(用于顛倒顯示）
uchar Menmu; //顯示控制
//***************************************
BIT LEDup_dow; //LED顛倒顯示標記1正顯示0倒顯示
BIT twinkle; //調整閃爍標記
BIT Run_flay; //潤年標記
BIT IR_OK=0; //紅外線接收標記
BIT Set_bit=0; //設置時間標記
BIT GUn_bit=0; //滾動標記
BIT CKTIME_1=0; //校時標記
BIT jieqi_bit=0; //有無節氣標記
BIT NO_flow; // 取消邊框
bit stop_bit=0; // (流動停止標志）
/**********自定義頭文件*****************************/
#include "LED_drive.h" //加載LED掃描驅動
#include "ASCII.h" //加載自定義字模
#include "DS1302.h" //加載DS1302驅動
//#include "DHT11.h" //溫濕度傳感器
//#include "nongli.h" //加載農歷計算程序
#include "LED_display.h" //加載顯示控制程序
#include "NEC+RC5_IR.h" //遙控頭文件(HT6621或TC9012）
#include "key_adjust.h" //加載按鍵輸入調節程序
//***********************************************************************
void write_sec(void)
{
uchar aa;
read_clockS();//讀出DS1302所有時間數據
if((Menmu>= 0)&&(Menmu<= 50))
switc=0; //0-50顯示//年月
if((Menmu>= 50)&&(Menmu<= 60))
switc=1; //50-60顯示月日
if((Menmu>= 60)&&(Menmu<= 70))
switc=2; //60-70顯示時分秒
if((Menmu>= 70)&&(Menmu<= 100))
switc=3; //70-80顯示星期
// if((Menmu>= 80)&&(Menmu<= 90))
// switc=4; //40-59顯示農歷
// if((Menmu>= 90)&&(Menmu<=100))
// switc=5; //40-59顯示生宵
// if((Menmu>=110)&&(Menmu<=120))
// switc=6; //40-59顯示溫度
// if((Menmu>=120)&&(Menmu<=130))
// switc=7; //40-59顯示濕度
// if((Menmu>=130)&&(Menmu<=140))
// switc=8; //40-59顯示生日滾動
// if((Menmu>=140)&&(Menmu<=160))
// switc=9; //40-59顯示//溫度
if((aa!=ss)&&(switc==0))//在時分秒星期界面時每秒顯示刷新一次秒值
{
aa=ss;
// if(LEDup_dow) //***************************正向顯示
// {
LED_8X16_write(17,16,ss/10+48,Red,1);//刷新秒十位顯示
LED_8X16_write( 9,16,ss%10+48,Red,1);//刷新秒個位顯示
LED_write_english_string(47,16,":" ,Red,Noml);//寫8X16字符冒號
LED_write_english_string(24,16,":", Red,Noml);//寫8X16字符冒號
// }
// else
// {
// LED_8X16_write(47,1,ss/10+48,Orgen,1);//刷新秒十位顯示
// LED_8X16_write(55,1,ss%10+48,Orgen,1);//刷新秒個位顯示
// }
}
if((ss=59)&&(switc==0))//在時分秒星期界面時每秒顯示刷新一次秒值
{
// if(LEDup_dow)
//{
LED_8X16_write(40,16,mm/10+48, Red,Noml);//寫8X16字符分鐘十位
LED_8X16_write(32,16,mm%10+48, Red,Noml);//寫8X16字符分鐘個位
LED_8X16_write(63,16,hh/10+48, Red,Noml);//寫8X16字符小時十位
LED_8X16_write(55,16,hh%10+48, Red,Noml);//寫8X16字符小時個位
// }
// else
// {
// LED_8X16_write(24,1,mm/10+48, Green,Noml);//寫8X16字符分鐘十位
// LED_8X16_write(32,1,mm%10+48, Green,Noml);//寫8X16字符分鐘個位
// LED_8X16_write(1, 1,hh/10+48, Red,Noml);//寫8X16字符小時十位
// LED_8X16_write(9, 1,hh%10+48, Red,Noml);//寫8X16字符小時個位
// }
}
}
/*********************************************************************************************
函數名：intmcu()
調 用：定時和外中斷初始化涵數
參數：無
返回值：無
結 果：
備注：
/**********************************************************************************************/
void intmcu()
{
TH1=TH; //16位計數寄存器T1高8位定時器T1初值
TL1=TL; //16位計數寄存器T1低8位定時器T1初值
//**************************************
//IP-x x pt2 ps pt1 px1 pt0 px0*/
IP =B(00000011); //外中斷0優先用于紅外遙控
//**************************************
//TCON-TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0*/
TCON=B(01010001);//IT0下降沿觸發INT0.(IT0=0為低電平觸發）TR1掃描點陣
//**************************************
//TMOD-GATE1 C/T M1 M0 GATE0 C/T M1 M0
TMOD=B(00010010);//定時器01模式1（16位）
//**************************************
//IE-EA X ET2 ES ET1 EX1 ET0 EX0
IE =B(10001011); //總中斷定時中斷01和外中斷0
//**************************************
}
void Play_show(void) {
switch(switc) {
case 0:if(windw==0)four_min_sec ();windw=1;break;//時分秒
case 1:if(windw==1)year_month ();windw=2;break;//年月
case 2:if(windw==2)month_day ();windw=3;break;//月日
case 3:if(windw==3){LEDinit ();NYRLoad();Hz_LeftDispla(0);}windw=0;break; //漢字左移動程序w//星期
// case 4:if(windw==4)nongli_display();windw=5;break;//農歷
}
write_sec ();//----------------------------------顯示切換和秒更新
//flow_frame();//----------------------------------流水邊框
}
void Play_INT(void) {
LED_rectangle_erasure(1,1,64,16,0);//空白填充矩形框
intmcu ();//初始化單片機中斷和定時器中斷初始化
Light=BCD2DEC(read_clock(10,TempCH_NumLIGHT))*13;
if(Light<80)
write_1302clock(TempCH_NumLIGHT,15);
Light=BCD2DEC(read_clock(10,TempCH_NumLIGHT))*13;
typewrite ();//打字效果"精品制作“
//任意按鍵跳過LOGO進入頻譜=========================
/*-----頻譜顯示--------*/
// NYRLoad (); //漢字加載今天是2012年01月08日星期三
//Hz_LeftDispla(1); //漢字左移動程序
//Picture16X64(Pic64X16Y3IN); //--------------------------圖片
LEDinit ();//***************************************內存清屏
}
/**********************************************************************************************/
void main(void)
{
DS1302_Initial ();//1302初始化
//Read_temperature();//讀溫度
read_clockS ();//讀1302時間
Beep_set ();//測試?yán)?br />
Beep_key ();//測試?yán)?br />
intmcu();
LEDinit ();//開中斷前先清屏防止亂顯
Play_INT ();//初始化數據
//Lintmcu(); Lintmcu2();
while(1)
{
TimeCHck (); //--------------------------------時間補償
KEY_Process (); //--------------------------------按鍵操作
KEY_Manage (); //--------------------------------按鍵執行
if(menu==0)
Play_show();
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

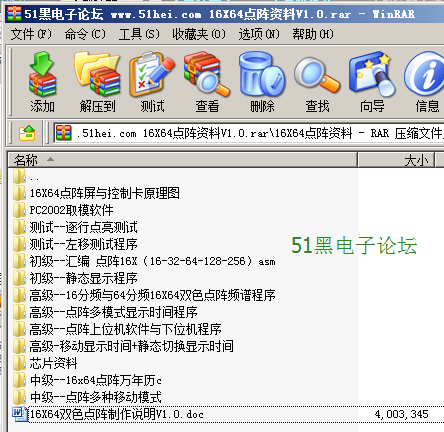

包含以下源碼與資料：
16X64點陣屏與控制卡原理圖
PC2002取模軟件

中級--16x64點陣萬年歷c
中級--點陣多種移動模式
初級--匯編點陣16X（16-32-64-128-256）asm
初級--靜態顯示程序
測試--左移測試程序
測試--逐行點亮測試
高級--16分頻與64分頻16X64雙色點陣頻譜程序
高級--點陣上位機軟件與下位機程序
高級--點陣多模式顯示時間程序
高級-移動顯示時間+靜態切換顯示時間

16X64雙色點陣制作說明V1.0.doc
芯片資料

所有資料51hei提供下載:

16X64點陣資料.rar (7.95 MB, 下載次數: 711)

ID:65680 · 發表于 2018-5-9 21:13

下載學習一波，

ID:7503 · 發表于 2018-5-10 08:15

學習學習，謝謝樓主分享

ID:225598 · 發表于 2018-6-20 15:33

下載學習一下，謝謝樓主分享

ID:378737 · 發表于 2018-7-24 23:32

下載看了，非常有用，先學習一下，謝謝分享！

ID:365673 · 發表于 2018-8-1 11:19

謝謝樓主分享

ID:367145 · 發表于 2018-8-10 23:57

謝謝，非常感謝

ID:427432 · 發表于 2018-11-15 23:02

謝謝樓主分享

ID:432510 · 發表于 2018-11-24 18:46

937166474 發表于 2018-5-9 21:13
下載學習一波，

能不能分享一下樓主的資料

ID:425041 · 發表于 2018-11-28 10:53

下載了不會用

ID:425041 · 發表于 2018-11-28 10:54

下載了不會用

ID:12348 · 發表于 2018-12-4 00:40

為啥我的黑幣被扣了，卻沒有提示下載？？？？

ID:439460 · 發表于 2018-12-14 05:03

找這資料好辛苦，感謝樓主的分享，不知道資料是否有上位機軟件直接可以

ID:399179 · 發表于 2018-12-14 11:35

感謝樓主分享

ID:171370 · 發表于 2019-1-4 15:31

感謝樓主分享！必須贊一個！！

ID:465917 · 發表于 2019-1-10 16:16

支持樓主的教程

ID:83626 · 發表于 2019-1-21 15:15

十分感謝分享，

ID:140183 · 發表于 2019-3-2 07:33

太好啦！謝謝分享。

ID:460805 · 發表于 2019-3-8 09:50

謝謝樓主。

ID:489822 · 發表于 2019-4-21 18:23

先學習一下，謝謝分享！

ID:436966 · 發表于 2019-5-6 15:16

謝謝！學習一下

ID:517518 · 發表于 2019-5-16 15:30

非常好！

ID:58591 · 發表于 2019-7-2 16:38

感謝樓主分享

ID:577577 · 發表于 2019-7-4 08:57

真的是很給力，學習一波

ID:577577 · 發表于 2019-7-4 08:58

很不錯啊

ID:159600 · 發表于 2019-9-9 19:27

謝謝樓主分享

ID:628290 · 發表于 2019-10-22 16:04

它這個刷屏，又嚴格的時序要求嘛

ID:283883 · 發表于 2020-2-20 09:22

有pcb嗎

ID:72088 · 發表于 2020-2-27 19:54

好資料，我正在學習這個

ID:686739 · 發表于 2020-2-27 22:55

學習一下

ID:391819 · 發表于 2020-3-12 20:40

不錯，學習中。。。。

ID:648072 · 發表于 2020-3-13 17:45

謝謝樓主，很棒

ID:421260 · 發表于 2020-3-13 22:25

好東西，感謝分享。收藏了

ID:685668 · 發表于 2020-12-17 09:49

下載看了，非常有用，先學習一下，謝謝分享！

ID:42468 · 發表于 2021-5-16 16:20

找了好久，終于找到你了。
我的F3.75半板LED雙色顯示屏。顯示板（F3.75半板）好的，控制板（A352S14）也是好的,現在就是沒有軟件了，2008年5月27生產的顯示屏用的是串口，筆記本電腦沒有串口，用USB轉串口連接不上。
現在改用樓主的控制板，但問題又來，我用的單片機時40腳的STC89C51、STC889C52RC、STC12C5A60S的，樓主的STC12C5A3282是44腳的，不知道程序用原來的USB TO TIL可以燒嗎？

ID:467507 · 發表于 2021-5-24 19:23

挺好的學習了不知樓主知不知道亮度控制原理求指點 是不是pwm oe使能引腳怎么實現 可否告知一下亮度控制的原理

帳號		自動登錄	找回密碼
密碼			立即注冊

16*64雙色點陣屏與控制卡制作說明資料(單片機源碼+電路圖)

評分
