SD卡讀寫模塊原理圖PCB與單片機源碼等開發資料下載

  [復制鏈接]
跳轉到指定樓層
樓主
Altium Designer畫的SD卡讀寫模塊原理圖和PCB圖如下：(51hei附件中可下載工程文件)


SD卡模塊

串口波特率設置說明：建議波特率不要設置太高，不是說設置高了不能用
波特率設置過高會導致傳輸數據不穩定，會出現丟包的現象。

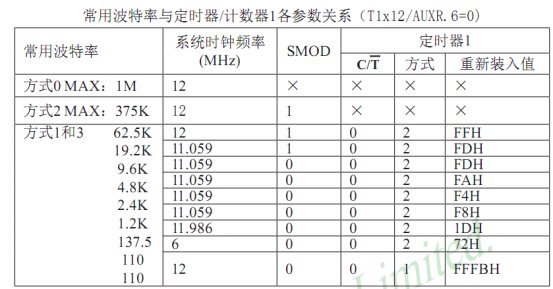

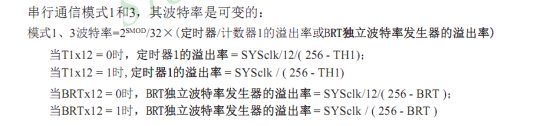

怎么設置波特率的問題：這款芯片有兩種方法來產生波特率
第一種：用定時器來產生波特率（脈沖信號），有弊端就是占用定時器。
第二種：用BRT寄存器（波特率專用定時器）來產生波特率，但是只有一個。

所以如果需要雙串口同時通訊，則必須使用一個定時器，和一個BRT定時器。

一般串口發送數據都是選擇模式一，或者模式三（波特率可變）。
(因?yàn)槟Ｊ蕉湍Ｊ剿牟ㄌ芈适枪潭ǖ?。所以在此我不多說波特率二和四。
T1X12這個標志位是來定義時鐘分頻（關系到定時器的速度，如果設置為1，則定時器不12倍分頻，則波特率速度快12倍）。默認為0，就是不設置，則定時器時鐘12分頻，和普通52速度一樣。

BRTX12 這個標志位和T1X12差不多，只是它是來設置的快速波特率時鐘分頻，設置為1，不分頻。默認為0，則12分頻，（波特率慢12倍）。

我自己理解的，錯了請指正。

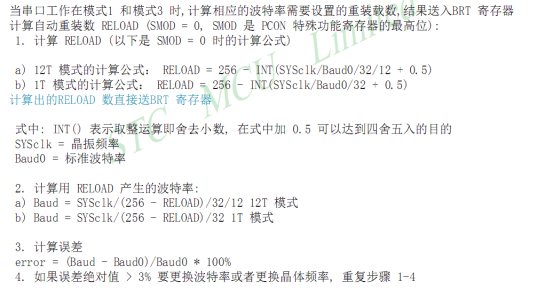

例：   11.0592MHZ晶振，1T工作模式

波特率設置值=256  - INT（1105920/9600/（32+0.5））
            =256  -  3
=253
十六進制，加上修正值是FD

【51單片機測試程序】
  1. /*--------------------------------------
  2. 芯片    ：STC12C5A60S2
  3. 晶振    ：11.0592MHZ
  4. 開發平臺：KEIL
  5. 功能    ：串口二收發8位數據。（采用中斷方式,波特率發生器產生波特率）
  6. 波特率  ：9600BPS
  7. 日期    ：11.5.19
  8. 注意    ：下載完程序后請復位系統�。。ㄇ杏洠。�
  9. --------------------------------------*/
  10. #include "STC12C5A60S2.h"
  11. #define uchar unsigned char
  12. #define uint unsigned int
  13. uchar dat=0;
  14. /*--------------------------------------
  15.           延時函數
  16. --------------------------------------*/
  17. void delay(uchar t)
  18. {              uchar i,j;
  19.               for(i=0;i<t;i++)
  20.               for(j=0;j<250;j++);
  21. }
  22. /*--------------------------------------
  23.           串口初始化
  24. --------------------------------------*/
  25. void init(void)
  26. {
  27.               S2CON = 0x50;                                                              //方式1，八位數據，可變波特率
  28.               AUXR1 = 0x00;                                                                      //1T工作方式
  29.               PCON  = 0x00;                                                                      //不倍增波特率
  30.               IP2   = 0x00;                                                                      //優先級默認
  31.               BRT   = 0XFD;                                                                       //設置波特率9600
  32.               AUXR  = 0x10;                                                                      //啟動波特率發生器
  33.               EA    = 1;                                                                       //開總中斷
  34.               IE2   = 0x01;                                                                      //開串口2中斷
  35. }
  36. /*--------------------------------------
  37.          發送一個字符
  38. --------------------------------------*/
  39. void  txd_c(uchar x)
  40. {
  41. S2BUF = x;
  42. }
  43. /*--------------------------------------
  44.           發送接收中斷函數
  45. --------------------------------------*/
  46. void uart2_isr()  interrupt 8
  47. {
  48. if( S2CON & 0x01 ){
  49. S2CON &= ~0x01;
  50. dat= S2BUF;
  51. }
  52. if( S2CON & 0x02 ){
  53. S2CON &= ~0x02;
  54. }
  55. }
  56. /*--------------------------------------
  57.           主函數
  58. --------------------------------------*/
  59. void main()
  60. {
  61. uchar tab[]={"liguangyang!!"};
  62. uchar *p;
  63. uchar x;
  64. init();
  65. p=tab;
  66. for( x=0;x<14;x++ ){
  67. txd_c(p[x]);
  68. delay(200);
  69. }
  70. while(1) P0 = dat;
  71. }
復制代碼

簡要說明：

一、尺寸：全長45mm寬32mm高12mm
二、主芯片：SD卡
三、工作電壓：5V
四、特點：
       1、采用彈出式SD卡接口.
       2、接口采用排針。
       3、電壓可以選擇3.3V或者5V。
       4、提供例程資料。

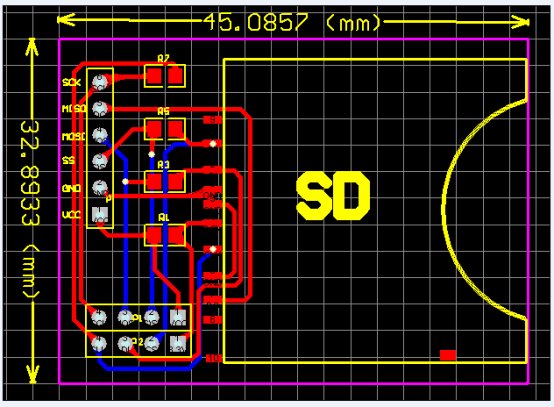

【PCB尺寸圖】

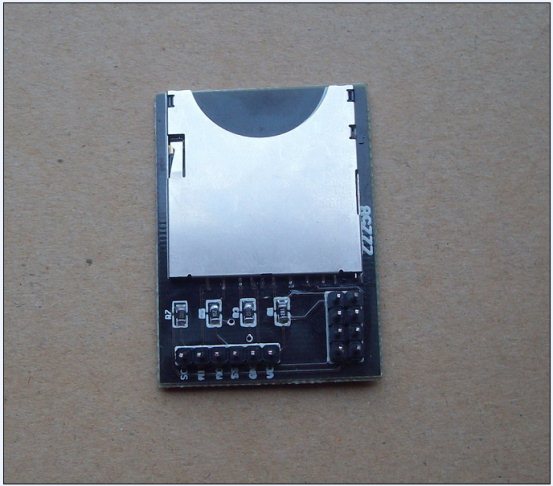

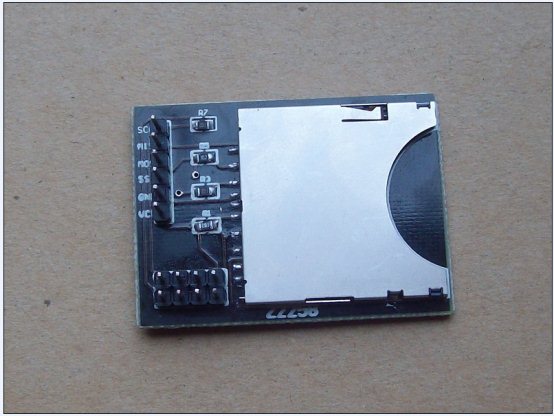

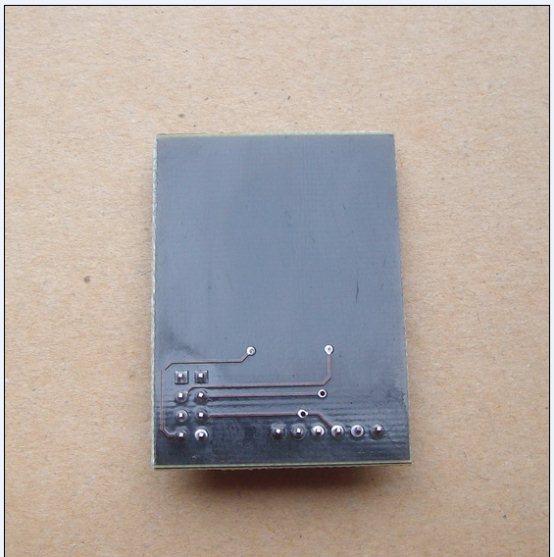

【圖片展示】


全部資料51hei下載地址：
SD卡資料.rar (9.21 MB, 下載次數: 144)
sd卡模塊產品使用手冊.doc (1.83 MB, 下載次數: 76)
sd卡模塊DXP資料.rar (481.32 KB, 下載次數: 103)
