交直流兩用型貼片7805 78xx穩壓模塊電路原理圖等資料

[復制鏈接]
跳轉到指定樓層
樓主
7805穩壓模塊的電路原理圖如下：


貼片78xx穩壓模塊產品使用手冊
【簡要說明】
一、尺寸：長40mmX寬22mmX高12mm
二、主芯片：LM7805(可更換為其它78系列芯片如：7809、7812等等)
三、工作電壓：輸入（交流）或者直流6~18V — 輸出直流5V
四、輸出電流：0.5A
五、特點：
   1、具有輸出電源指示.
  2、線性濾波好。
  3、輸入電壓范圍廣。
  4、輸出效率高
  5、輸入端可直接接變壓器。
  6、輸入端不分正負極。
  7、自帶整流橋工作穩定可靠。
   8、工作溫度-10度至 +125度
9、工作濕度 40%  ~ 80%RH

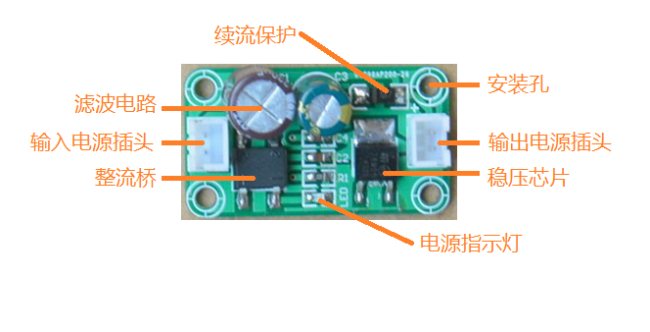

【標注圖片】
【接線圖】
【原理圖】

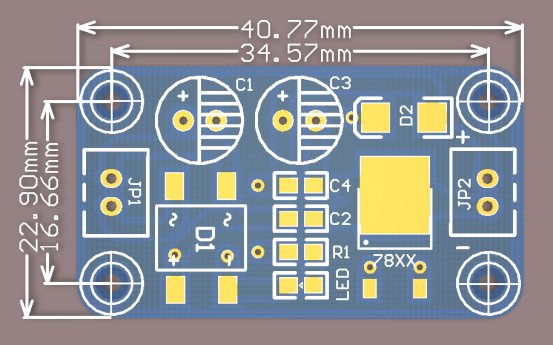

【尺寸圖】

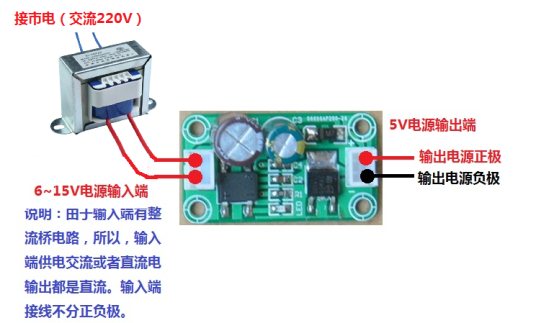

【交流電源接線圖】
【直流電源接線圖】

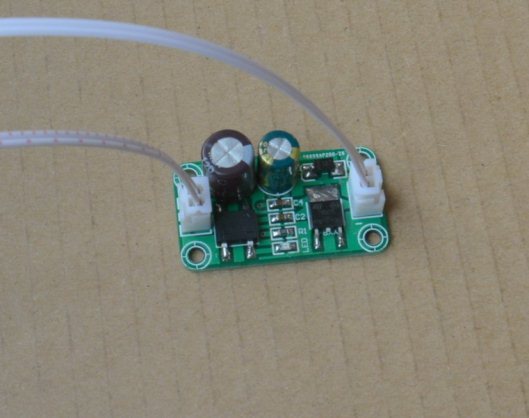

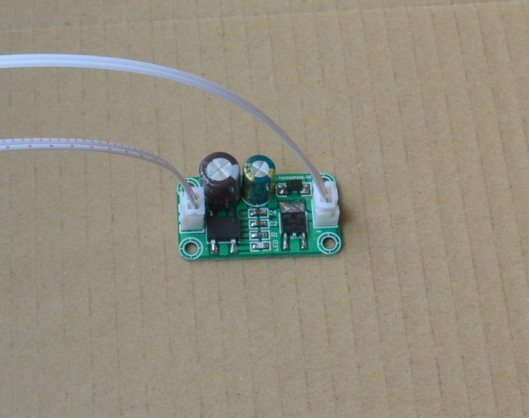

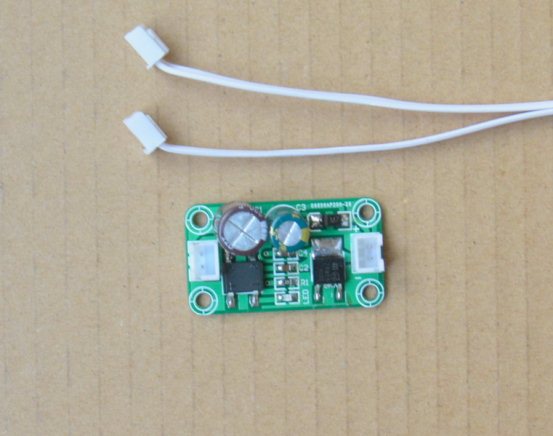

【圖片展示】

GYJ-0076_78xx穩壓模塊原理圖及PCB圖.pdf

139.77 KB, 下載次數: 21, 下載積分: 黑幣 -5

GYJ-0076_貼片78xx穩壓模塊產品使用手冊.doc

2.3 MB, 下載次數: 16, 下載積分: 黑幣 -5

GYJ-0076_貼片78xx穩壓模塊發貨資料.rar

2.45 MB, 下載次數: 27, 下載積分: 黑幣 -5

GYJ-0076_貼片78xx穩壓模塊原理圖.doc

67 KB, 下載次數: 16, 下載積分: 黑幣 -5
