大家有沒有只做過點陣模塊呢，對于喜歡動手的小伙伴們來說制作前仿真一下很有必要，但是Proteus中只有5×7，8×8的,如果想要16*16或者16*32的怎么辦？是不是你們會說用幾塊8*8的連接在一起，連接在一起是可以額，但是整體效果差，這里呢，本人經過參考相關的資料和反復練習制作了一個整體16*16的教程供大家一起學習交流，由于時間倉促本人能力有限希望大家指出來不足之處。在教程中我使用的是Proteus8.6版本
Proteus制作 16x16點陣教程 打開Proteus軟件選擇“View”，鼠標點擊’Snap 50th F2’ 在版面里面點擊“P”打開元器件庫，并在”keywores”框中輸入“matrix”，之后在出現的元器件里面任意選擇一個8*8點陣拖拉至面板中。 將光標移動到點陣上點陣隨之變?yōu)椤皦哼M(jìn)去”狀點擊鼠標右鍵選擇”Decompose”進行分解 分解后如下圖所示，點陣右邊出現 “NAME=MATRIX-8×8-BLUE”的字樣 光標移動到點陣的邊緣（一定是邊緣）邊緣出現暗紅色影印點擊鼠標右鍵選擇“拖動對象”(Drag Object)，將背景板子移動到一旁。 - 選擇二維圖形模式。鼠標單擊最右邊功能框
 狀的圖標，LEDMATRIX_B_0_0中LEDMATRIX是點陣的名字，“B”代表BLUE,0-0代表著點陣的第一行“關閉”的意思，如LEDMATRIX_B_6_1，代表了第七行“打開的意思”，而LEDMATRIX_B_C代表了背景板
- 對角線放點陣的點。
選擇邏輯為“1”的亮點呈對角線狀放置，之后鼠標分別移動到放置的點上鼠標右鍵點擊Decompose進行逐個分解，在面板上 代表著“位置”，鼠標右鍵點擊它，點擊“Drag Object”將代表位置的移動至點陣“位置”同一水平線的位置 - 給添加邏輯為1的紅點進行定義。
用鼠標逐一同時選中邏輯為1的點和對應的坐標符號鼠標右鍵點擊后在出來的菜單中單機點擊“Make Symbol”輸入對應的名字，第16行的亮點名字為“LEDMATRIX_B_15_1”，將9-16行的“亮點”分別命名。命名成功后“如圖3”所示。 注意：選中亮點和坐標位置符號并且命名后用鼠標點擊板面左上角的 符號方可進行再一次選擇 - 添加暗點“邏輯0”和添加“邏輯1”是一樣的，選擇暗點“邏輯0”，將其添加至亮點上面形成覆蓋，經過放置，分解產生位置符號移動位置符號將其與亮點位置形成重復然后命名
- 復制對角線上的點將每一行填補完整。（填補哪一行就復制哪一行的對角線上的點）
- 移動引腳刪除掉位置信息留下左上角的那一個。

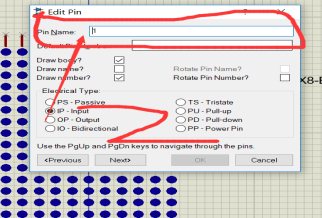

命名引腳：光標移動到引腳上呈輕紅色表示選中了它， 選中后鼠標右鍵點擊編輯屬性(Edit Properties )下面的引腳以此從1-16（16個），上面的引腳從A-P - 移動背景面板擴展至16*16

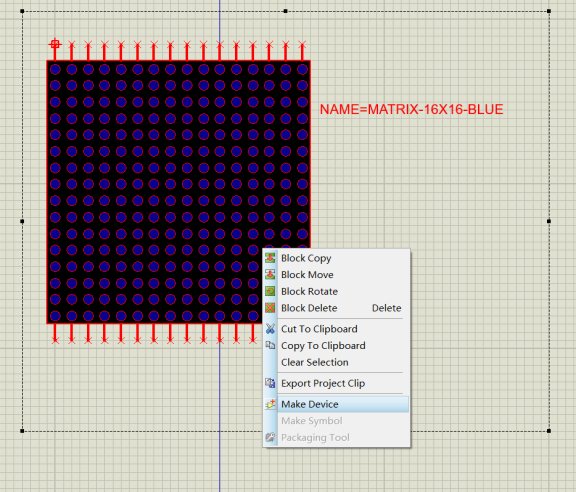

13、打開“NAME=MATRIX-8×8-BLUE”編輯屬性，打開后的界面如圖2所示 接下來需要將打開的界面數據做適當?shù)男薷男薷牡牡胤饺缦聵?biāo)注所示 修改后的框圖如圖所示，點擊OK - 選中面板上16*16有關的所有圖標與名字點擊“Make Device(制作元件)”然后一直點“NEXT”一直到變成灰色，點擊“OK”
到此完畢�。�！�。。。。。。。。。。。。。。�
完整的Word格式文檔51黑下載地址（內含清晰圖片）：
16×16點陣的制作.docx
(1.28 MB, 下載次數: 187)
2018-2-24 20:58 上傳
點擊文件名下載附件
詳細的16*16點陣制作教程 下載積分: 黑幣 -5
|
