單相交流調壓器Matlab仿真課程設計實驗報告

[復制鏈接]
跳轉到指定樓層
樓主
ID:285636 發表于 2018-2-26 14:01 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
這個是我的課程設計做的,請大神指教
實驗報告
實驗項目:單相交流調壓器Matlab仿真
      專業班級:電氣工程及其自動化1506班
      名:鐘*學號:150*
      實驗室號:402       實驗組號:16
      實驗時間:批閱時間:
指導教師:    績:
  • 實驗?zāi)康模?/font>
  • 熟悉Matlab仿真軟件和Sinulink模塊庫。
  • 掌握單相交流調壓器的工作原理,工作情況和工作波形。
二.實驗器材:Matlab軟件 Simulink模塊庫
  • 實驗原理:

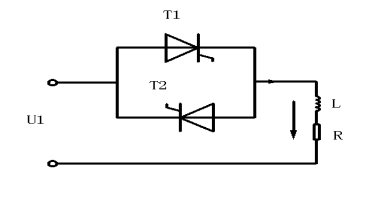

由晶閘管控制的單相交流調壓電路如圖所示,反并聯連接的晶閘管VT1和VT2組成了交流雙向開關,在交流輸入電壓的正半周,VT1導通,在交流輸入電壓的負半周,VT2導通。控制晶閘管的導通時刻,可以調節負載兩端的電壓。
  • 實驗步驟:
  • 建立一個仿真模型的新文件。在 MATLAB 的菜單欄上點擊 File,選擇 New,再在彈出菜單中選擇 Model,這時出現一個空白的仿真平臺,在這個平臺上可以繪制電路的仿真模型。
  • 在simulink菜單下面找到simpowersystems從中找出所需的晶閘管,交流電源,電壓表,電流表,示波器,阻感負載等。

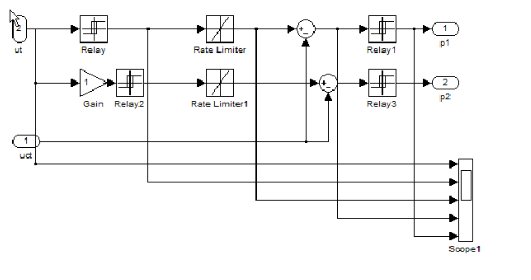

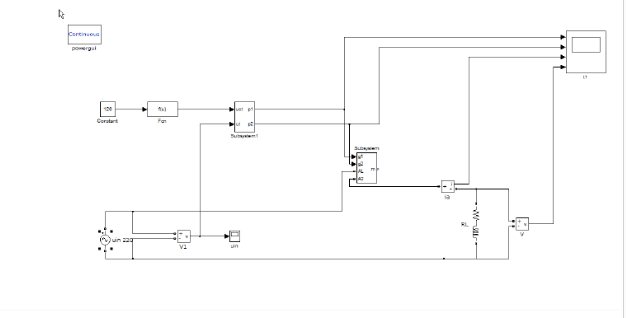

  • 連接電路圖如下。

4.參數設置

⑴ 觸發脈沖參數設置如下圖所示:

其中將周期設置為0.02觸發脈沖寬度(pulse width)設置為相位滯后(phase delay)也就是觸發角可設為0-0.01之間的任意數,他們之間的對應關系如下相位滯后=(觸發角/180)×0.01

⑵負載參數設置

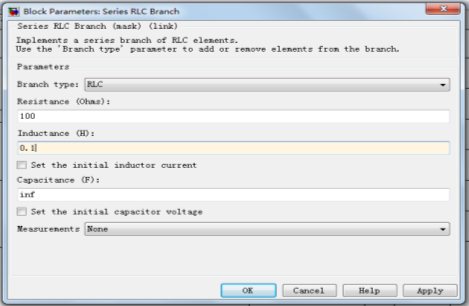

如果負載為電阻性負載,則將電感(inductance)設為0,電容(capacitance)設為inf,本次仿真中的負載為阻感性,其參數設置如下圖所示

⑶電源參數設置

電源電壓設為220V,頻率設為50Hz,

相位角設為0,如需改變可另行設置

采樣時間設為0,

⑷仿真器設置

為便于觀察波形,將仿真時間設為0.06(三個周期)

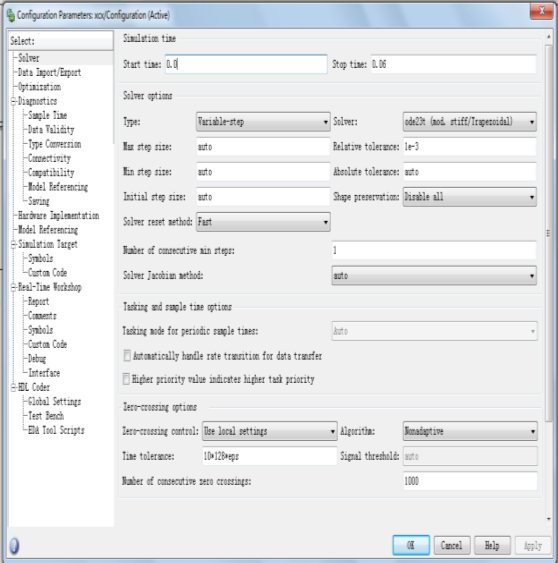

仿真算法設為ode23t,其他參數設為默認,設置好后的參數如下圖所示:

  • 開始仿真。

  • 實驗數據:

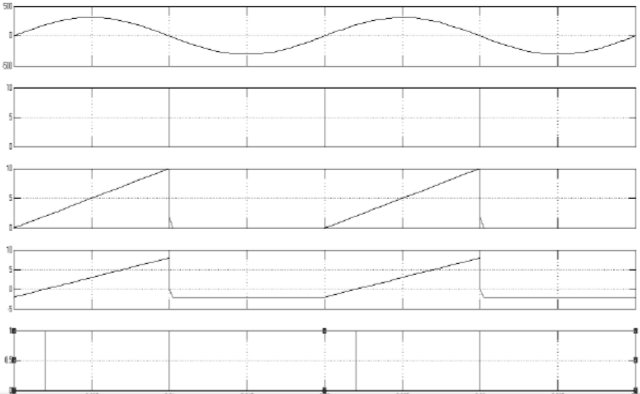

  • 當α=30°,Uct=2V 時觸發脈沖波形

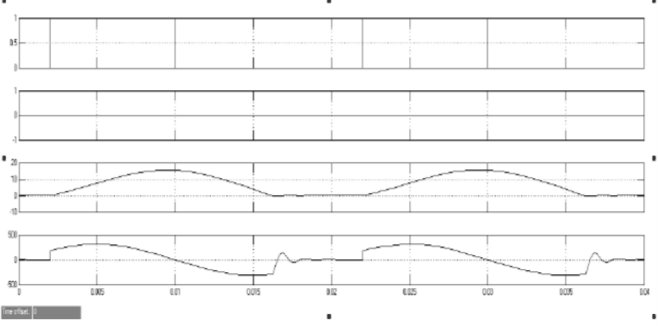

輸出電壓波形

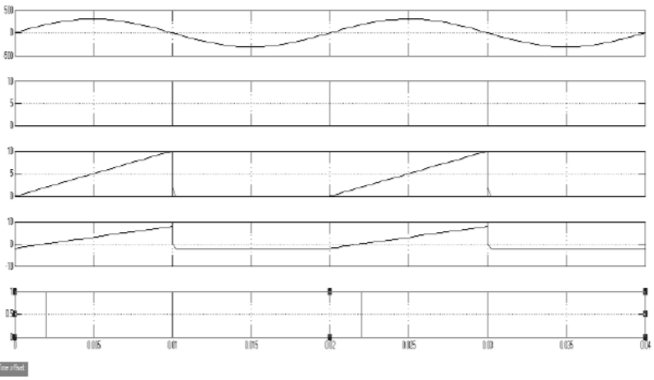

  • 當α=90°Uct=5V時,觸發脈沖波形

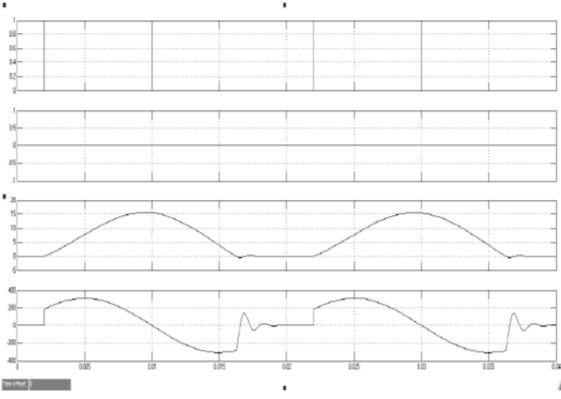

輸出電壓波形
五.數據處理及分析
對于阻感負載設置電阻值為1R,電感值為10mH。電源的頻率為50Hz。所以電路的角速度W=100π。各個情況下的觸發脈沖波形和輸出電壓波形均給出在實驗記錄中。
阻抗角f=arctan(WL/R)=72
從圖中可以看出,晶閘管只在電壓正半周的時候有電流,而電壓在觸發之前和負半周和電源電壓的波形一樣。還可以知道負載電壓電流波形只是電源電壓波形的一部分,不同的觸發角對應不同的波形,由此可以知道可以通過調節觸發的角度可以調節輸出電壓的有效值和功率因數。
  • 實驗總結:

這次電力電子技術課程設計,讓我們有機會將課堂上所學的理論知識運用到實際中。并通過對知識的綜合利用,進行必要的分析,比較。從而進一步驗證了所學的理論知識。指導我們?cè)谝院蟮膶W(xué)習,多動腦的同時,要善于自己去發現并解決問題。這次的課程設計,還讓我知道了最重要的是心態,在你拿到題目時會覺得困難,但是只要充滿信心,就肯定會完成的。

通過電力電子技術課程設計,我加深了對課本專業知識的理解,平常都是理論知識的學習,在此次課程設計中,真正做到了自己查閱資料、完成一個基本匯編程序的設計。在此次的設計過程中,我更進一步地熟悉了單相交流調壓電路的原理以及觸發電路的設計。當然,在這個過程中我也遇到了困難,通過查閱資料,相互討論,我準確地找出錯誤所在并及時糾正了,這也是我最大的收獲,使自己的實踐能力有了進一步的提高,讓我對以后的工作學習有了更大的信心。通過這次課程設計使我懂得了只有理論知識是遠遠不夠的,只有把所學的理論知識與實踐相結合起來,從理論中得出結論,從而提高自己的實際動手能力和獨立思考的能力。在設計的過程中難免會遇到過各種各樣的問題,同時在設計的過程中發現了自己的不足之處,對以前所學過的知識理解得不夠深刻,掌握得不夠牢固,通過這次課程設計,把以前所學過的知識重新溫故,鞏固了所學的知識。

除了對理論知識更深地理解,同時也培養了以下幾點能力。第一,提高了自己撰寫課程設計報告水平,提高了自己的書面表達能力。具備了文獻檢索能力,特別是如何利用網絡檢索需要的文獻資料。第二,提高了運用所學的各門知識解決問題的能力,在本次課程設計中,涉及到很多學科,包括《電力電子技術》、《電路》、《高等數學》等,學會了如何整合自己所學的知識去解決實際問題。第三,深刻理解了單相交流調壓電路的原理及應用。


完整的Word格式文檔51黑下載地址(內含清晰圖片):
單相交流調壓器.doc (398.55 KB, 下載次數: 29)
