帶上位機源碼的PC控制八路繼電器電路板PCB圖等設計資料

ID:284341 · 發(fā)表于 2018-3-2 11:09

簡要說明：
一、尺寸：長150mmX寬96mmX高25mm
二、主要芯片：STC89C52單片機（支持AT89S52）
三、工作電壓：直流12伏四、通過串口下載程序五、特點：
         1、具有電源指示。
2、輸入工作電壓12V可以正常工作。
         3、八路輸出光電隔離輸出控制繼電器。
            4、標準的11.0592M晶振。（便于設置串口波特率）
         5、具有上電復位和手動復位。
         6、支持STC89C5X系列單片機以及AT89S5X單片機。
         7、帶有掉電存儲功能，芯片24C08。
         8、輸出八路具有LED指示。
         9、八路5V繼電器控制，控制設備。
         10、可控制8路交流220V/10A一下設備。
11、可控制8路直流30V/10A一下設備。
12、具有串口通信功能(可以上位機控制)。
13、單片機無加密，可插拔更換，帶有程序下載口，可隨意更改程序。

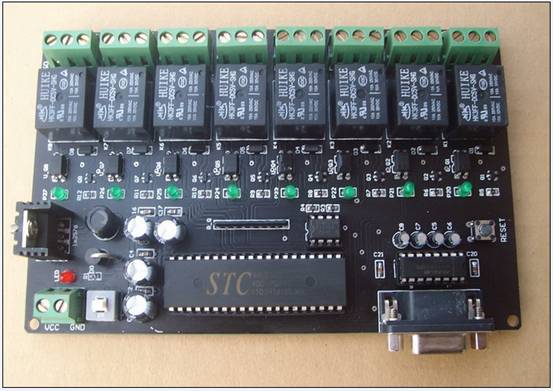

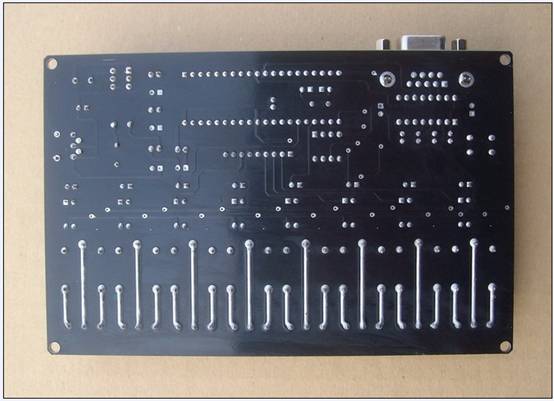

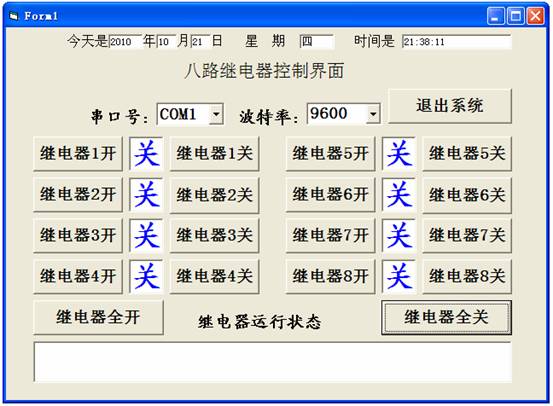

上位機軟件界面：

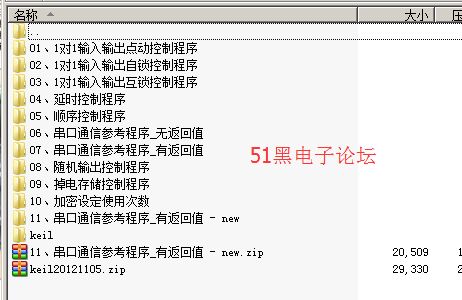

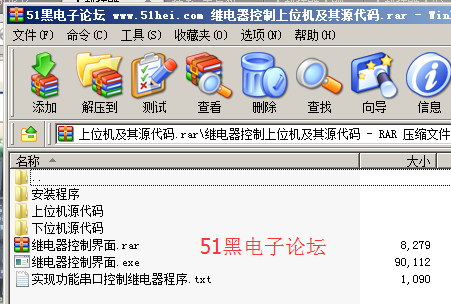

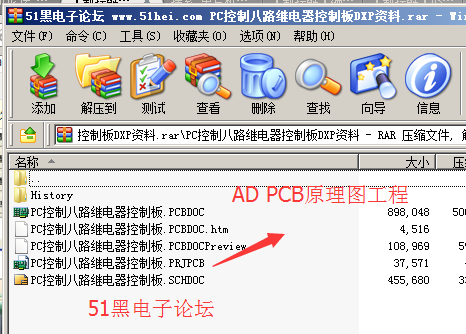

有源碼：
