STC12C5604AD電壓報警檢測模塊原理圖與單片機源程序

ID:284341 · 發表于 2018-3-2 11:35

電壓檢測模塊

電路原理圖：

【簡要說明】

尺寸：長88mmX寬45mmX高15mm
二、主要芯片：STC12C5604AD
三、工作電壓：直流12V
特點：
1、檢測模擬量電壓范圍0～10V（量程可根據客戶的需要拓寬）
2、數碼管顯示范圍0～9.999
3、四位數碼管顯示
4、輸入輸出接線簡單
5、AD轉換頻率125K,10位數據轉換
7、可設定高低壓報警值。高于（低于）某個電壓報警
作用：將輸入的模擬信號（電壓或者電流）量轉換成為0~5000的數字量，由數碼管顯示出來。可設置高低電壓報警、

適用場合：單片機學習、電子競賽、產品開發、工業控制、畢業設計。。。

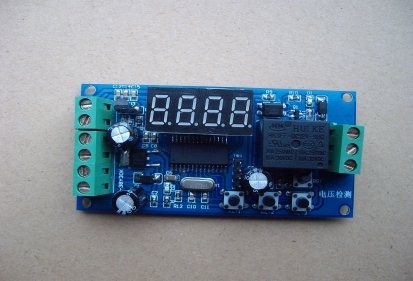

【圖片展示】

接線時候供電的+接+12v,供電的負就接-12v，要檢測的電壓信號就信號的輸入，電壓的正極接+，負極接-。

設置說明：KEY1鍵按下進入設置模式，此時可以按KEY2和KEY3分別加減數字，這個數值是我們電壓報警的上限值。在檢測的電壓值高于這個值后繼電器就會吸和。（當然也可以是低于這個值繼電器吸和�？梢酝ㄟ^編程改變需要的功能。）再次按KEY1鍵回到待機模式，此時數碼管上顯示的就是我們的信號的電壓值。

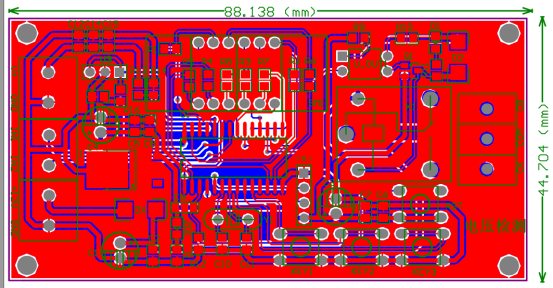

【PCB尺寸圖】

【圖片展示】

【效果展示】

單片機源程序如下:

/********************************************************************
匯誠科技實現功能：檢測電流，數碼管顯示電流值
使用芯片：STC12C5604AD
產品模塊編號：兩輸入，一路電壓檢測，三個按鍵，四位數顯，一路繼電器
晶振：外部晶振 11.0592M
編譯環境：Keil -uvision4
【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！
/********************************************************************
********************************************************************/
#include "main.h"
#include<math.h>
#define uchar unsigned char//宏定義無符號字符型
#define uint unsigned int //宏定義無符號整型
#define FOSC 11059200L
#define BAUD 9600
#define ADC_POWER 0x80 //ADC 電源控制位
#define ADC_FLAG 0x10 //ADC 轉換結束標志位
#define ADC_START 0x08 //ADC 開始轉換控制位
#define ADC_SPEEDHH 0x60 //270個時鐘周期轉換一次
sfr ADC_DATA=0xc6; //70個時鐘周期轉換一次
#define DUAN P2 //P0口控制段
#define WEI P1 //P2口控制位
/********************************************************************
初始定義
*********************************************************************/
//數碼管顯示段碼
code uchar seg7code[11]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0XBF};
uint cnt;
uint16 idata setvol_H;
uint volt;
uint dis;
uchar flag = 1;
uchar start_delay;
// 串行中斷程序
void initInt(void)
{
TMOD = 0x01;
PCON = 0;
TH0 =(655336-1000)/256;
TL0 =(655336-1000)%256;
TR0 = 1;
ET0 = 1;
EA = 1;
}
//初始化
//初始化
void initProg(void)
{
P2M1=0;
P2M0=0xff;
P1M1=0xf0;
P1M0=0xff;
P3M1&=0x7f;
P3M0|=0x80;
initInt(); //初始化定時器
}
/********************************************************************
延時函數
*********************************************************************/
void delay(uint x)//延時程序 0.1秒
{
uint m,n,s;
for(m=x;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
/********************************************************************
AD轉換初始化程序
*********************************************************************/
void InitADC()
{
P1M0|=0xf0;
//P1M1=0xf0;
ADC_RES=0; //AD數據寄存器清空
ADC_CONTR=ADC_POWER | ADC_SPEEDHH | ADC_START;//打開AD電源，轉換周期XX
delay(10); //延時
//采集7通道的
}
/********************************************************************
AD轉換控制程序
*********************************************************************/
uint GetADCResult(uchar px) //轉換輸出的數據 （PX為通道口）
{
uint t;
ADC_CONTR=ADC_POWER | ADC_SPEEDHH | px | ADC_START;//開始轉換
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_();
while (!(ADC_CONTR & ADC_FLAG));//等待轉換結束
ADC_CONTR &= ~ADC_FLAG; //關閉AD轉換
t=ADC_RES;
return t;
}
/********************************************************************
按鍵掃描
*********************************************************************/
void key_scan(void)
{
if(key1==0) //功能按鍵，顯示調整和實測值
{
delay(2);
if(key1==0)
{
while(!key1);
switch(flag)
{
case 1: //進去設置模式
flag = 2;
break;
case 2: //每次設置后保存設置的值
flag = 1;
IapEraseSector(0);
IapProgramByte(0,(setvol_H&0xff));
IapProgramByte(1,(setvol_H>>8));
break;
}
}
}
if(flag!=1)
{
if(key3==0) //增加設定電流值
{
delay(5);
if(key3 ==0)
{
switch(flag)
{
case 1:
break;
case 2:
setvol_H = setvol_H - 10;
if(setvol_H<=10)
{
setvol_H = 10;
}
break;
}
}
}
if(key2 ==0)
{
delay(5);
if(key2 ==0)
{
switch(flag)
{
case 1:
break;
case 2:
setvol_H = setvol_H + 10;
if(setvol_H>=5000)
{
setvol_H = 5000;
}
break;
}
}
}
}
}
/********************************************************************
主函數
*********************************************************************/
void main()
{
long ad,ad1,temp;
uchar cnt1;
delay(30);
setvol_H = (IapReadByte(1)<<8)+IapReadByte(0);//初始化報警值
initProg();//初始化
InitADC(); //AD初始化
while(1)
{
ad =ad1=0;
while(++cnt1<254)
{
ad = ad+ GetADCResult(6);//2.5v基準
ad1 =ad1+ GetADCResult(7);
}
ad1 = ad1/254;
ad = ad/254;
temp = (ad1*2.5/ad)*300; //轉換求測量值
cnt1 = 0;
volt = (uint)temp + 50;
switch(flag) //顯示測量值
{
case 1:
dis = volt;
break;
case 2:
dis = setvol_H; //設置高壓
break;
}
key_scan();//按鍵掃描
if((volt<setvol_H)) //報警
{
OUT = 0;
start_delay = 1;
}
}
}
/********************************************************************
定時器T0中斷函數
*********************************************************************/
void timer0(void)interrupt 1
{
static uint cnt2,cnt3;
TH0=(65536-1000)/256;
TL0=(65536-1000)%256;
cnt++;
if(cnt>4)
{
cnt=1;
}
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

電壓檢測模塊.rar (9.5 MB, 下載次數: 197)
