關于三極管的一些知識小白求解答

ID:261183 · 發表于 2018-3-13 19:32

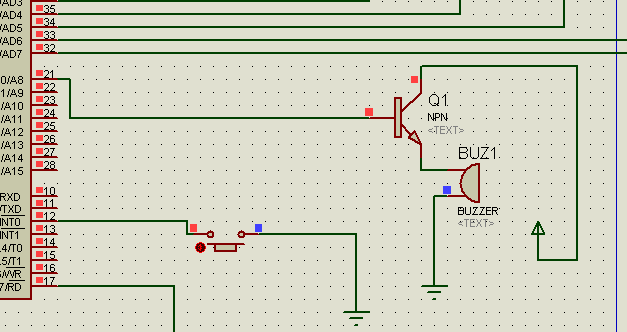

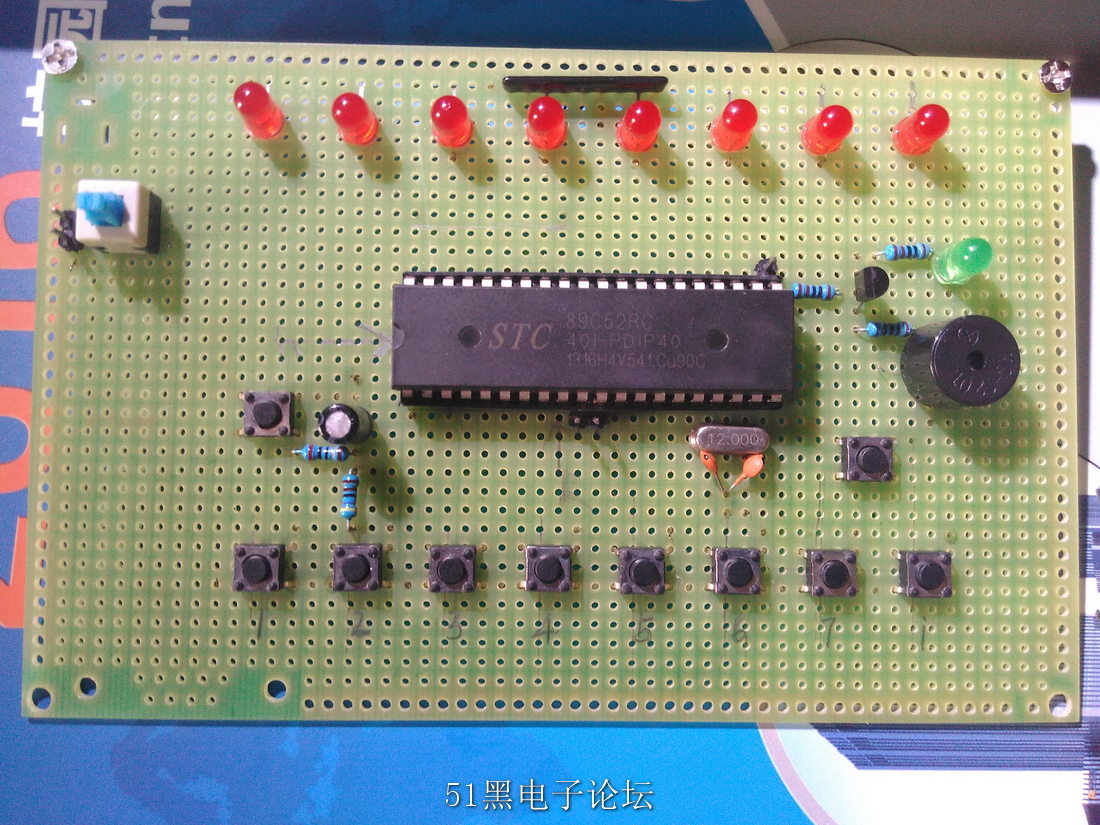

大家看這個圖是基于51單片機的一個八音盒已經被我研究的很透徹但是最后這個三級管是什么作用一直不知道，在網上查閱了大量知識知道了三極管有PNP和 NPN這兩種我想問這個八音盒用的是哪種類型的另外我希望能用ISIS 顯示出來

ID:164602 · 發表于 2018-3-13 19:32

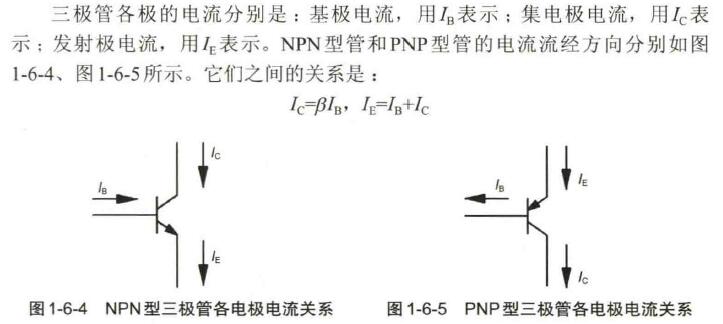

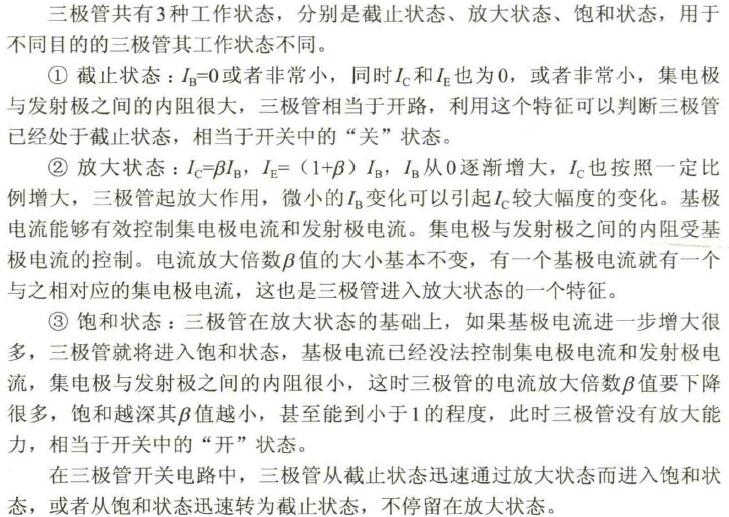

我想這些資料足夠解答你的問題了。
說穿了，此處的三極管，就是來放大電流，驅動蜂鳴器的。

ID:261183 · 發表于 2018-3-13 19:33

求教沒多少黑幣只要能解釋再加10個謝謝了應該能加吧

ID:261183 · 發表于 2018-3-13 19:38

有沒有人來幫一下的真的很著急

ID:155507 · 發表于 2018-3-14 07:12

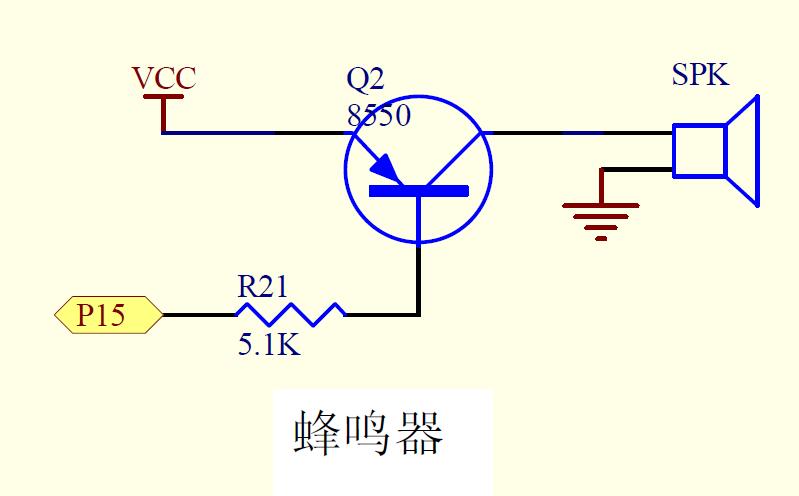

蜂鳴器發聲原理是電流通過電磁線圈，使電磁線圈產生磁場來驅動振動膜發聲的，因此需要一定的電流才能驅動它，單片機IO引腳輸出的電流較小，單片機輸出的TTL電平基本上驅動不了蜂鳴器，因此需要增加一個電流放大的電路。三極管的作用為驅動，通過PNP三極管放大驅動電流，從而可以讓蜂鳴器發出聲音。
若是無源蜂鳴器,其阻抗還和頻率有關，基極電阻幾百歐到幾千歐都可,對發聲影響不大

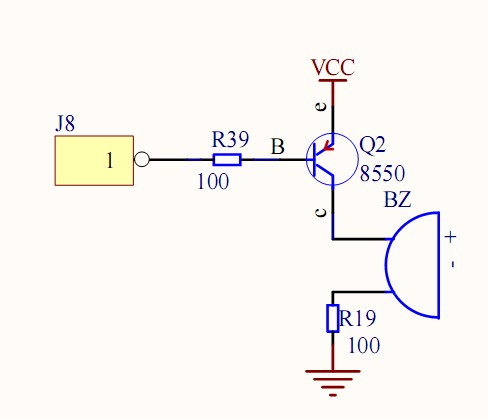

假設三極管β為100。P36低電平時為0V。45mA÷100=0.45mA。三極管要想飽和導通驅動喇叭工作，其Ib應大于0.45mA。5-0.7V=4.3，4.3÷0.45=9.56K。實際中，要使管子飽和，R25應當＜9.56K，這里取1K，足可以使管子充分飽和導通。

ID:291224 · 發表于 2018-3-14 09:08

那個三極管是開關作用，單片機15引腳給一個高電平，三級才會導通，蜂鳴器才會有電流，蜂鳴器才工作

ID:225422 · 發表于 2018-3-14 10:45

基本上差不多啦，但是最好像上面那些高手的圖中那樣，加電阻，限流下

ID:158375 · 發表于 2018-3-14 10:55

三極管是干什么的都不知道，還說生么研究的很透徹。。。。。。

ID:291724 · 發表于 2018-3-14 11:40

三極管是控制蜂鳴器的開關用的

ID:291736 · 發表于 2018-3-14 12:15

如上所說，三極管的作用就是提供足夠的電流讓蜂鳴器能夠正常工作并有個足夠的響度，同時起一個保護io口的作用。射極驅動具有很好的電壓跟隨特性，所以蜂鳴器上獲得的電壓就是IO口上的電壓減去一個二極管的壓降也就是4.3V左右。

ID:290531 · 發表于 2018-3-14 13:14

之前學過，好久不看忘了很多，說的不對請不要噴，三極管有兩個作用一是放大電路，二是做開關使用，從你這個仿真軟件上來看我感覺應該是做放大用的，

ID:111634 · 發表于 2018-3-14 21:10

為什么不去學點電子技術知識？沒有電子技術知識的人肯定是搞不好單片機應用的！��！

ID:290859 · 發表于 2018-3-15 14:26

三極管的主要作用是電流放大作用。直接用單片機驅動能力有限、或者說電流負載能力有限（幾十mA），蜂鳴器也能發聲，但聲音會比較輕。經三極管8050等后，電流最大能達500mA以上，聲音會比較響亮。
