一、模塊概述
本模塊使用 NXP 公司的 13.56MHz 無接觸讀寫 IC MFRC522 進 行設計。默認控制接口為 UART,通過調整板上的電阻,還可以使用 SPI 或 I2C 總線進行控制。
本模塊的耦合線圈經過精心設計、精確調試與嚴格測試,實現了 長距離讀寫,還有較低的功耗。
本模塊支持 14443A、S20、S50 及 S70 類型卡片的讀寫。
二、技術參數
讀卡距離:≤ 70mm(注意:這項取決于卡的質量以及其與模塊 的相對放置位置)
工作電流:<30mA @ DC3.3V (如果用戶有更低功耗需求,也
可將其配置為 15mA@60mm,通過調整 IC 內部寄存器的參數) 空閑電流:<7.5mA @ DC3.3V
休眠電流:<80uA @ DC3.3V
模塊尺寸:60mm × 40mm
模塊供電:DC+5V (板載了 SG2002‐3.3V LDO 芯片,如果用戶系 統使用的是 DC+3.3V 輸出,可取下板上的U3,再使用磁珠或 0 歐
姆電阻或短金屬絲直連 SG2002‐3.3V 的 pin1 與 pin5。參見附錄 1。)
三、控制接口
根據 MFRC522 的 Datasheet,該 IC 的控制接口由管腳 I2C 與 EA
的電平?jīng)Q定。
在 MF522‐PA 模塊中,已經引出這兩個配置線,接口類型由電阻
R3、 R4、 R5、 R6 決定。
R3(下拉,0 歐姆),R4(上拉,100k 歐姆),控制管腳 I2C 的電平。
R5(下拉,0 歐姆),R6(上拉,100k 歐姆),控制管腳 EA 的電平。 具體請參看附錄 1。

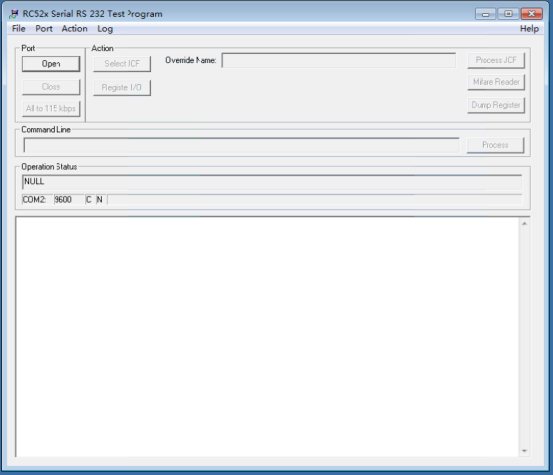

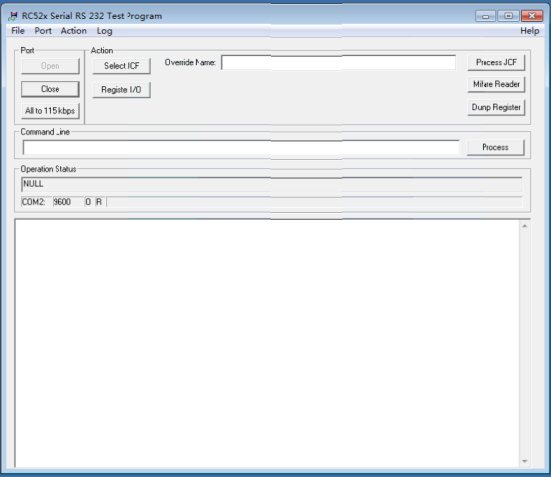

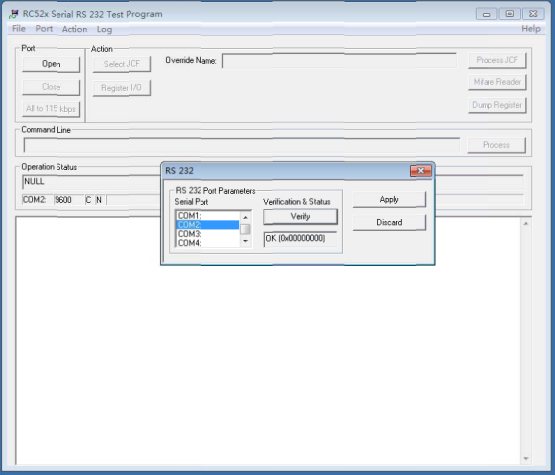

四、測試步驟
在測試之前,需要把本模塊與 PC 串口進行正確的連接,連接方 法參看附錄 1 與附錄 2。
