四位二進制乘法器設計報告

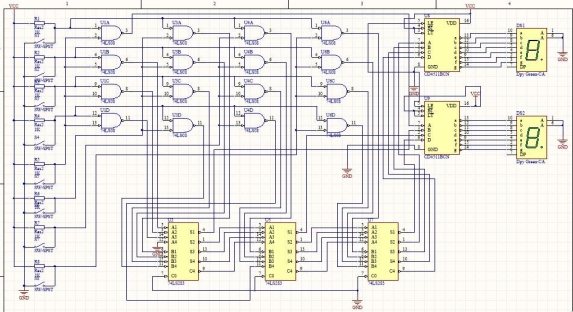

網上有的乘法器電路圖一般采用反復進行移位和加法來進行乘 法計算，依靠寄存器不斷左移實現錯位，而我直接把最低位輸出到數 碼管，將進位端作為最高位進行下一步計算，在接線時就完成了移位， 省去了寄存器的使用，使電路更加簡單。

74ls08      4 片 開關        8 個 數碼管      4 個CD4511      2 片

74ls283：加法器，（5,3,14,12,6,2,15,11）8 個腳輸入兩個乘 數，（4，，1,13,10）四個腳輸出,7 腳輸入低電平控制芯片做加法，9 腳是進位端。

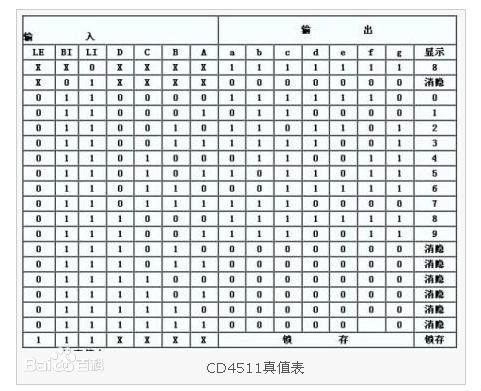

CD4511：用于驅動共陰極 LED （數碼管）顯示器的 BCD 碼-七 段碼譯碼器，無法顯示十六進制數的 A-E。

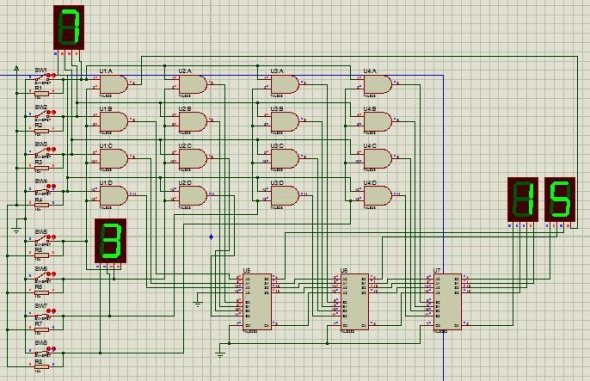

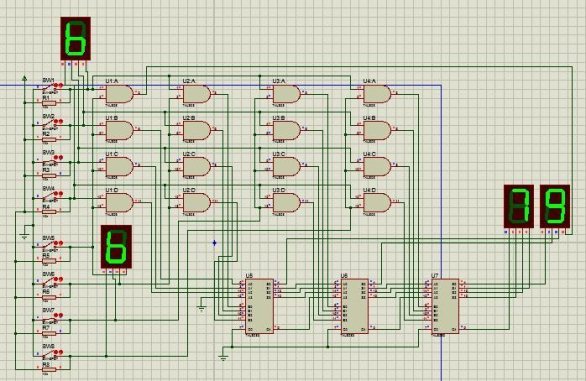

用 protues 仿真時輸出直接接 BCD 碼的數碼管，顯示的是十六進 制數，焊接時用了 CD4511，A-E 消隱導致乘積只能顯示 0-9，有 A-E 就無法顯示。
