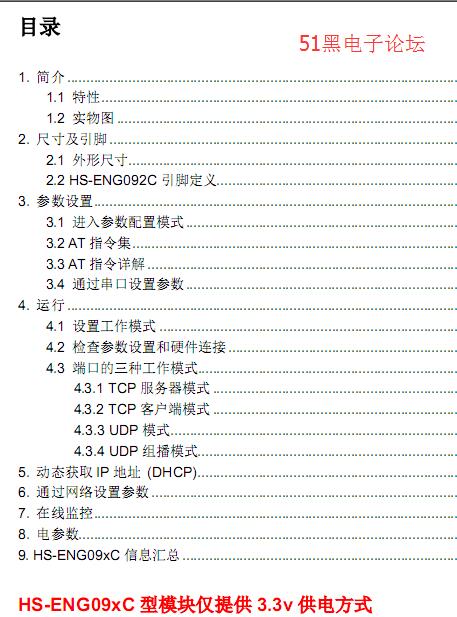

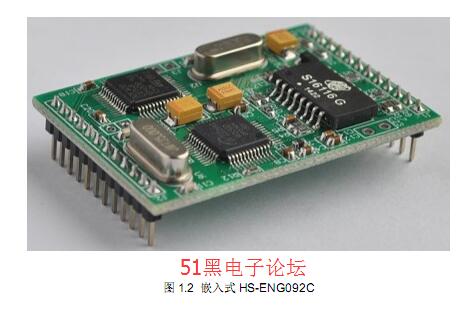

HS-ENG092C 的實物圖如圖1.2所示。 HS-ENG092C 集成有網絡變壓器，只需要外接RJ-45，它具有更靈活的安裝結構。
1.1 特性
1. 支持TCP服務器、TCP客戶端和UDP通信；
2. 10BaseT/100BaseTX自動適應，也可通過配置進行選擇；
3. 支持DHCP協議，可以從DHCP服務器獲取動態IP地址和網絡參數；
4. 支持UDP的組播功能；
5. 以太網連接LED指示、數據通信LED指示，電平輸出指示以太網連接狀態；
6. 雙UART通道，每個通道的通信參數獨立設定，波特率從1200bps到230400bps；
7. UART的信號是3.3V 的TTL/CMOS電平；
8. 內部保存通信參數，不需要每次上電后重新設置通信參數；
9. 可通過UART接口和網絡接口對 HS-ENG09xC進行配置；
10. 3.3V直流供電，電流消耗≤120mA；
11. 自帶有網絡變壓器隔離輸入/輸出，只需要外接一個RJ-45座，方便用戶產品的結構設計。
HS-ENG09xC 內含2個獨立的網絡通信端口，對應2 個獨立的串行端口。如圖 1.1所示。
