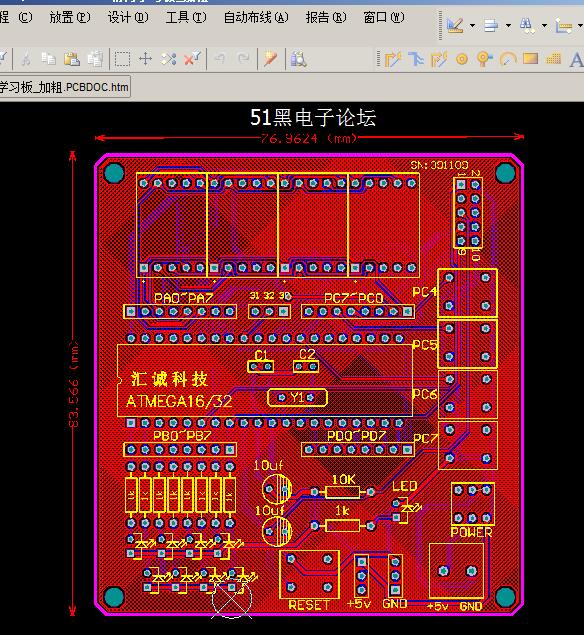

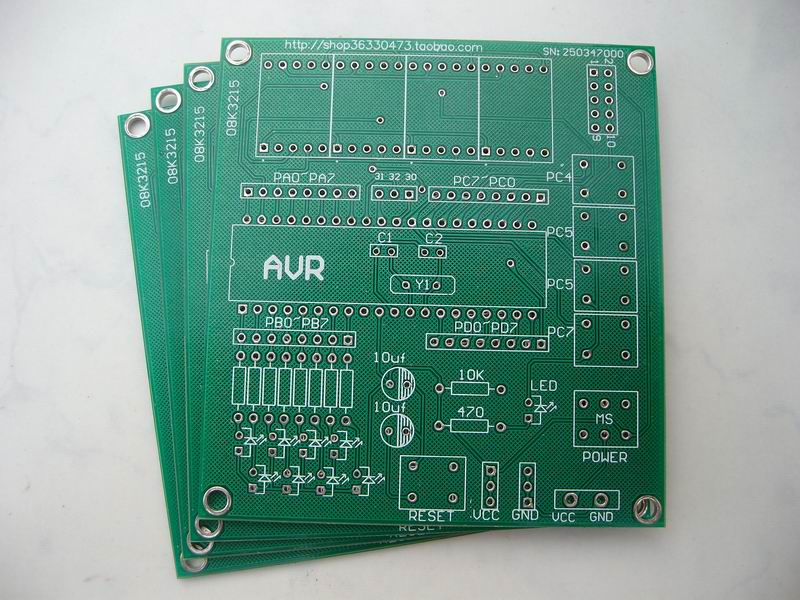

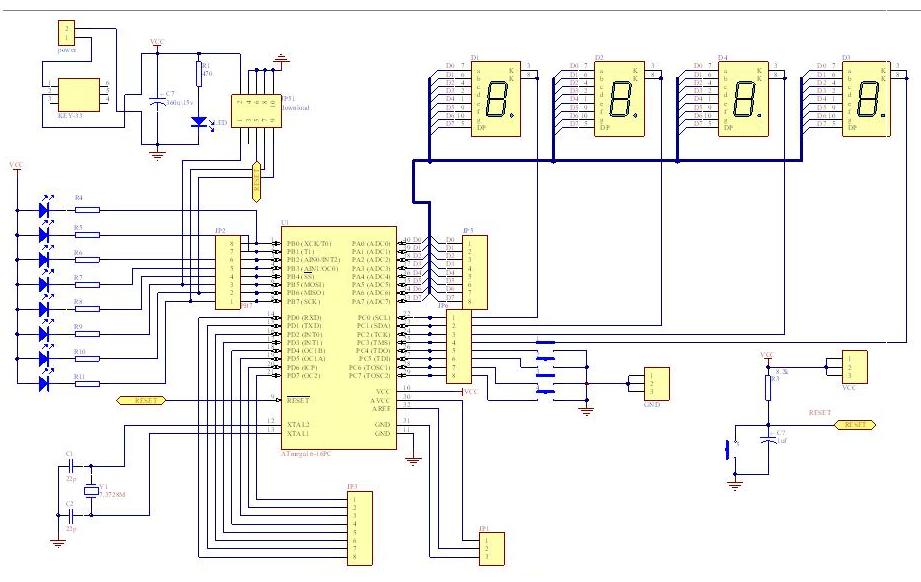

Altium Designer畫的AVR單片機開發板電路原理圖和PCB圖如下：(51hei附件中可下載工程文件)
AVR學習精簡學習板使用說明書  注意：本說明書中添加超鏈接的按CTRL并點擊連接，即可看到內容。
131 條指令 – 大多數指令執行時間為單個時鐘周期
32 個 8 位通用工作寄存器
全靜態工作
工作于 16 MHz 時性能高達 16 MIPS
只需兩個時鐘周期的硬件乘法器
16K 字節的系統內可編程 Flash 擦寫壽命 : 10,000 次
具有獨立鎖定位的可選 Boot 代碼區 通過片上 Boot 程序?qū)崿F(xiàn)系統內編程 正的同時讀寫操作
512 字節的 EEPROM 擦寫壽命 : 100,000 次
1K 字節的片內 SRAM
可以對鎖定位進行編程以實現用戶程序的加密 JTAG 接口 ( 與 IEEE 1149.1 標準兼容 )
符合 JTAG 標準的邊界掃描功能
支持?jǐn)U展的片內調試功能
通過 JTAG 接口實現對 Flash、 EEPROM、熔絲位和鎖定位的編程 ATmega16/ ATmega16L 外設特點
兩個具有獨立預分頻器和比較器功能的 8 位定時器 / 計數器
一個具有預分頻器、比較功能和捕捉功能的 16 位定時器 / 計數器
具有獨立振蕩器的實時計數器 RTC
四通道 PWM
8 路 10 位 ADC
8 個單端通道
TQFP 封裝的 7 個差分通道
2 個具有可編程增益 （1x, 10x, 或 200x）的差分通道
面向字節的兩線接口
兩個可編程的串行 USART
可工作于主機 / 從機模式的 SPI 串行接口
具有獨立片內振蕩器的可編程看門狗定時器
片內模擬比較器
ATmega16/ ATmega16L 特殊的處理器特點
上電復位以及可編程的掉電檢測
片內經過標定的 RC 振蕩器
片內 / 片外中斷源
6 種睡眠模式 : 空閑模式、ADC 噪聲抑制模式、省電模式、掉電模式、Standby 模式以及 擴展的 Standby 模式
ATmega16/ ATmega16L I/O 和封裝
32 個可編程的 I/O 口

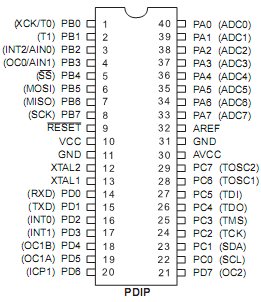

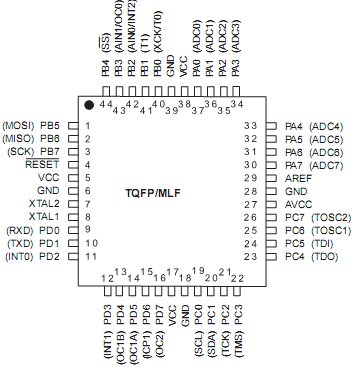

40 引腳 PDIP 封裝 , 44 引腳 TQFP 封裝 , 與 44 引腳 MLF 封裝
工作電壓 :
ATmega16L：2.7 - 5.5V
ATmega16：4.5 - 5.5V ATmega16/ ATmega16L 速度等級
0 - 8 MHz ATmega16L
0 - 16 MHz ATmega16 ATmega16/ ATmega16L 在 1 MHz, 3V, 25°C 時的功耗
正常模式 : 1.1 mA
空閑模式 : 0.35 mA
掉電模式 : < 1 µA 二、功能特性描述 三、板子的功能特點 簡要說明： - 尺寸：83mmX77mm
- 主要芯片：AVR單片機
- 工作電壓：直流4~6伏

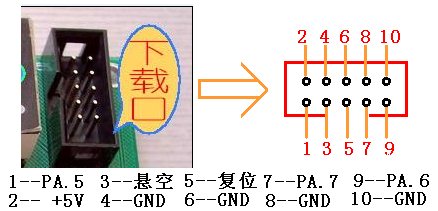

- 單片機標準十針下載接口。（可使用并口下載線和USB下載線下載）
- 特點：1、具有電源指示。

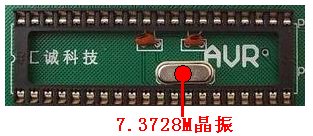

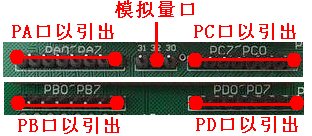

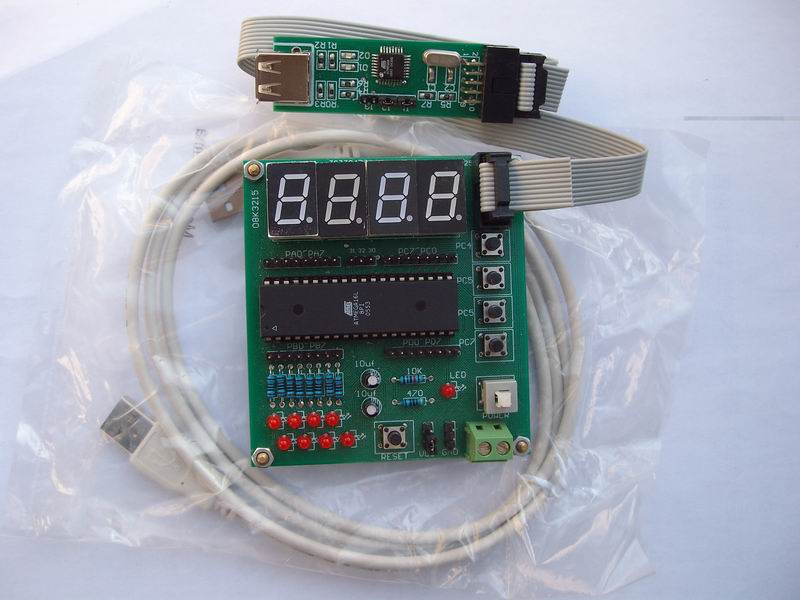

2、所以I/O口以引出。 3、四位數碼管顯示、四位按鍵輸入、八位LED發光二極管顯示。 4、標準的7.3728M晶振。 5、具有上電復位和手動復位。 6、支持ATMEGAXX系列單片機 六、有詳細使用說明書 七、提供相關軟件 八、提供例程及其學習資料 四、板子的結構介紹 1、AVR ATMEGA16L精簡學習板整體圖 | |  2、電源開關 | | | | | 8、7.3728M晶振，如果需要使用8M晶振，可配置單片機熔絲更改。 |
|
| | | |

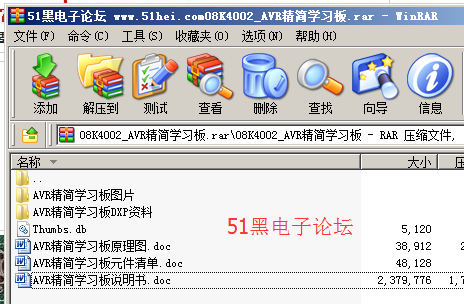

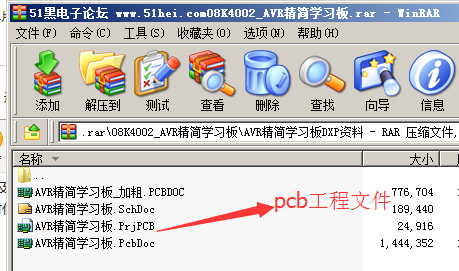

全部資料51hei下載地址（pcb工程文件+資料）：
08K4002_AVR精簡學習板.rar
(2.55 MB, 下載次數: 31)
2018-3-28 11:51 上傳
點擊文件名下載附件
|
