培訓目標：
熟悉 PSpice 的仿真功能，熟練掌握各種仿真參數的設置方法，綜合觀測并分析仿真結果，熟練輸出分析結果，能夠綜合運用各種仿真對電路進行分析，學會修改模型參數。

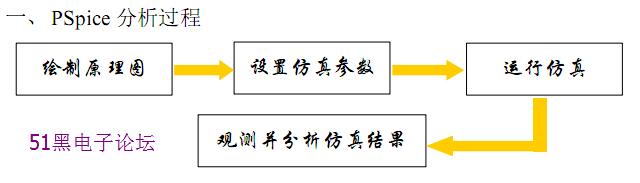

二、 繪制原理圖
原理圖的具體繪制方法已經在Capture 中講過了，下面主要講一下在使用 PSpice 時繪制原理圖應該注意的地方。
1 、 新建 Project 時應選擇 Analog or Mixed-signal Circuit
2 、 調用的器件必須有 PSpice 模型
首先，調用 OrCAD 軟件本身提供的模型庫，這些庫文件存儲 的路徑為 Capture \Library\pspice ，此路徑中的所有器件都有提供 PSpice模型，可以直接調用。其次，若使用自己的器件，必須保證 *.olb 、 *.lib 兩個文件同時存在，而且器件屬性中必須包含 PSpice Template 屬性。
3 、 原理圖中至少必須有一條網絡名稱為 0 ，即接地。
4 、 必須有激勵源。
原理圖中的端口符號并不具有電源特性，所有的激勵源都存 儲在 Source 和 SourceTM 庫中。
5 、 電源兩端不允許短路，不允許僅由電源和電感組成回路，也不允許僅由電源和電容組成的割集。解決方法：電容并聯一個大電阻，電感串聯一個小電阻。
6 、 最好不要使用負值電阻、電容和電感，因為他們?nèi)菀滓鸩皇諗俊?br />

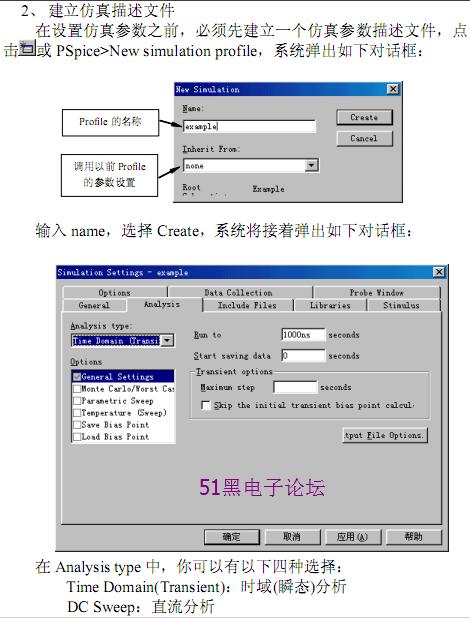

三、 仿真參數設置
1 、 PSpice 能夠仿真的類型
在 OrCAD PSpice 中，可以分析的類型有以下 8 種，每一種分析類型的定義如下：
直流分析 ：當電路中某一參數（稱為自變量）在一定范圍內變化時，對自變量的每一個取值，計算電路的直流偏置特性（稱為輸出變量）。
交流分析： 作用是計算電路的交流小信號頻率響應特性。
噪聲分析： 計算電路中各個器件對選定的輸出點產生的噪聲等效到選定的輸入源（獨立的電壓或電流源）上。即計算輸入源上的等效輸入噪聲。
瞬態分析： 在給定輸入激勵信號作用下，計算電路輸出端的瞬態響應。
基本工作點分析： 計算電路的直流偏置狀態。蒙托卡諾統計分析： 為了模擬實際生產中因元器件值具有一定分散性所引起的電路特性分散性， P S pice 提供了蒙托卡諾分析功能。進行蒙托卡諾分析時，首先根據實際情況確定元器件值分布規律，然后多次 “ 重復 ” 進行指定的電路特性分析，每次分析時采用的元器件值是從元器件值分布中隨機抽樣，這樣每次分析時采用的元器件值不會完全相同，而是代表了實際變化情況。完成了多次電路特性分析后，對各次分析結果進行綜合統計分析，就可以得到電路特性的分散變化規律。與其他領域一樣，這種隨機抽樣、統計分析的方法一般統稱為蒙托卡諾分析（取名于賭城 Monte Carlo ） , 簡稱為 MC 分析。由于 MC 分析和最壞情況分析都具有統計特性，因此又稱為 統計分析。
最壞情況分析： 蒙托卡諾統計分析中產生的極限情況即為最壞情況。
參數掃描分析： 是在指定參數值的變化情況下，分析相對應的電路特性 。
溫度分析： 分析在特定溫度下電路的特性。
您對電路的不同要求，可以通過各種不同類型仿真的相互結合來實現。
