要點：
 1 在 cadence 的 license.lic 文件里面加上下面語句
2、替換安裝文件夾下的 cl_util.dll 文件 二、開始使用
 啟動界面如下
可以用來建原理圖封裝和 pcb 封裝 使用前要配置環境變量，用來自動調用 OrCAD 和 Allegro 來建封裝， 如下圖所示
三、Symbol Builder
 啟動界面中點擊 Symbol Builder 按鈕進入建原理圖庫界面，如下圖所 示
這里以 STM32F103VB 和 tms320dm8127 來介紹如何建庫
如下圖所示，導入 pdf 文件
 找到管腳描述這頁，如下圖所示
 這里都做好之后，右鍵 Build，在 Export，選擇 Table
點擊 Copy to Spread Sheet
 這樣 1 到 16pin 的管腳描述都有了，同理在上、下、右三邊的管腳描 述也導到這個表格上來，如下圖所示
  如上圖所示，將這 2 列分別選擇為Pin Name 和 Number
 然后點擊 Update 菜單下第一個選項。如下圖所示
 Direction 列下面右鍵 fill，如上圖所示，這里填一下管腳類型
 填好如下圖所示

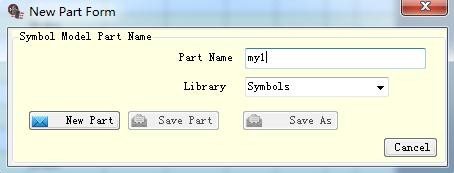

然后點擊 Check 按鈕，會提示新建一個 Part Name
 提示有重復的 pin numbers，來檢查下
 確實有重復，刪掉重復的。刪掉之后，再次 Check
這次沒有錯誤了，點擊 Sym Tools 下面的 Assign to Symbl Fracture
 如下圖所示，按照箭頭所示的 1、2、3 來做
完成之后點擊 Symbol Partitioner
  到這里封裝已經好了，最后再用 OrCAD 軟件自動生成下封裝即可。
點擊 Export -OrCAD Capture Symbols
  軟件會自動調用 OrCAD，如上圖所示，封裝已經好了，來打開看下
下面介紹 tms320dm8127 建原理圖庫，同上打開 pdf，找到 pin map
這頁
 還是一頁一頁的來，方法跟上面類似
 這樣就將每格分開了，右鍵 Build，再 Export
這里選擇 BGA Quadrant Map，因為總共有 28 行 28 列，拷貝開始行
列要修改下，從 pdf 上可以看到這里是在最左下角，所以開始行列應 該為 15 行 1 列，如下圖所示
再將剩下的 7 頁圖紙這樣操作后，都拷貝到右邊的表格里面
拷貝好后，要做一個工作，就是 pin 和 pin name 匹配檢查
 從 pdf 上可以看到最左下角是 A1，而右邊默認的 A1 是在左上角
這樣顯然不匹配，要修改下，點擊 Tools-Reassign Pin Numbers
 勾選 Mirror Vertic，這樣左下角就是最小的，如下圖所示
 這樣匹配關系就好了，再 Update 到 Main Spread Sheet 里面 后面操作同上，就不再介紹了。
這里以 tms320dm8127 為例
開始界面點擊 Footprint Builder 或者
點擊 New
封裝選擇 BGA，點擊 Load New
 看 PDF 可以知道，這個封裝只有 684 個腳，還有一些是空腳，那么這
 些空腳，我們需要去掉。
點擊 Info 菜單下第一個，將原理圖庫的信息導入到 pcb 封裝上
 勾選左邊一排，點擊 Annotate，再 Done
 導進來之后，再點擊 Info-Graphical Report
點擊 Display Report ，再點擊 Cancel Form
這樣就會將原理圖庫里面空的 pin 高亮，如下圖所示
  然后再點擊 PinTool 下面第一個
點完之后，右鍵 Done
這樣就將多余的 pin 自動刪除了，如下圖所示
 到這里封裝信息就完成了，再Exports 通過 Allegro 自動生成下封裝就
好。
點擊 Exports-OrCAD PCB/Allegro Export
 如下圖所示
點擊 Allegro Export 即可
軟件會自動調用 Allegro 建封裝
 建好后如下圖所示
 到這里建庫操作就全部結束了
