單片機串口控制繼電器的pcb版設計問題

ID:208180 · 發表于 2018-4-20 11:38

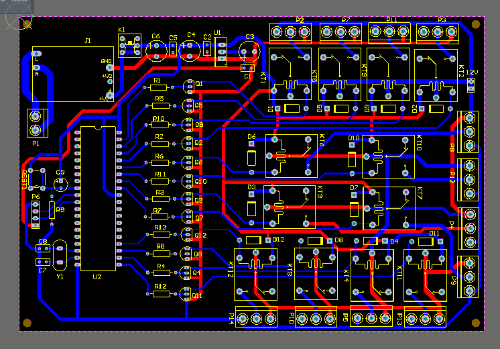

做了一個串口控制繼電器的板子。電源是220v轉5v700ma(3.5w)的小模塊。
求大神幫我看看這個繼電器接線到底有什么問題，無論是高電平還是低電平都觸發不了，我是接10k電阻，s8050與1n4148，和songle sru繼電器
但是接淘寶買的那種8路5v的模塊又可以觸發。。

ID:96682 · 發表于 2018-4-20 11:38

使用的是多少伏的繼電器，多大電流繼電器才產生動作
不是5V的得改，動作電流不夠 10k 電阻得變小
另外電源功率是否夠用，還有最好是使用工頻變壓器電源

ID:149144 · 發表于 2018-4-20 14:30

先看一下繼電器的參數吧，還有那個線圈是不是自帶二極管的，如果它自己帶二極管，方向接反了就不能用

ID:312456 · 發表于 2018-4-20 16:15

是不是觸發電壓不夠��？

ID:312554 · 發表于 2018-4-20 17:47

不給原理圖怎么看��？？
繼電器線圈參數對嗎，你的繼電器控制線用萬用表打一下，給高電平的時候三極管能不能通？

ID:208180 · 發表于 2018-4-20 18:04

wc86110 發表于 2018-4-20 13:49
使用的是多少伏的繼電器，多大電流繼電器才產生動作
不是5V的得改，動作電流不夠 10k 電阻得變小
另外電 ...

現在我換成5v1a的電源供電，開機后檢查發現P0-P7的電壓只有2.5v左右。這個問題應該怎么解決呢？

ID:96682 · 發表于 2018-4-20 23:25

AT 芯片 P0 口得加上拉電阻，STC 芯片得軟件設置

ID:287575 · 發表于 2018-4-21 00:51

原理圖設計錯誤，看圖你用的是標準的51芯片，不要用s8050管子，這樣單片機是拉電流，驅動能力根本不夠，應該用灌電流驅動，用S8550好些，別說用10K了，你把那些電阻全部短路P0口恐怕都驅動不了，其他口還湊合吧！

ID:287575 · 發表于 2018-4-21 01:02

實在來不及改的話，就把s8050改成復合管，用兩個S8050，接單片機的三極管e接第二個的b，c接在一起，第二個的e接地，以后設計要考慮電源容量，我以前用過的繼電器要70MA，如果你用12路全部導通要840mA，再加上單片機和電阻上的消耗，你還要留余量，別指望電源給你留余量

ID:313331 · 發表于 2018-4-21 20:42

驅動電流不夠。。建議你用達林頓管

ID:309899 · 發表于 2018-4-22 11:24

加上拉電阻��！
