Altium Designer CAD實訓指導手冊

啟動Altium Designer 15軟件，在的桌面上找到DXP 快捷鍵雙擊鼠標左鍵就可以啟動該軟件，或用 鼠標左鍵點擊屏幕下方windows開始圖標，在所有程序中找到Altium—>Altium Designer啟動該軟件， 進入軟件的設計主頁面，如圖1所示。用戶可以使用該頁面進行項目文件的操作，如創建新項目、打 開文件、配置設計環境等。該系統界面由系統主菜單、瀏覽器工具欄、系統工具欄、工作區和工作區 面板五大部分組成。

在“project Types:”選項中選擇“PCB Projec，在“Project Templates：”選項中，選擇<default>。 在“name”下的欄目中，填寫工程文件名，工程文件名為任意一字母加自己的學號和名字組成，

如：U20150101張三.prjpcb。 在“l(fā)ocation ”下的欄目中，填寫設計文件存放的路徑，將文件放置的位置設置為 F 盤，如，

f:\lightdemo3\Projects，完成后，點擊“OK”。出現圖 3 所示的界面。

記住自己存放文件的位置，退出計算機前一定要把文件拷貝到自己的 U 盤上或存儲在其他的網 絡介質上（如百度網盤、郵箱等），否則當機房計算機重啟時你的文件很可能會丟失，因?yàn)闄C(jī)房的每 臺計算機上都裝有還原軟件。

在菜單欄中，點擊“設計（D）”->“文檔選項（O）…”，出現如圖4所示界面。 在“參數”欄中，采用默認值，在“單位”欄中，選用“使用英制單位系統”，在“Template”

采用默認，不選用模板。 選中“方塊電路選項”，按照?qǐng)D4所示界面上的參數填寫。設計圖紙的圖幅為A4，方向水平；柵格

Grids設置中，捕捉柵格為“50mil”,也是設計時鼠標移動的最小間隔；可見柵格為“100mil”，即是 在屏幕上顯示出的最小方格；電氣柵格（Electrical Grid），電氣柵格設置為“40mil”，電子產品（電 氣原理圖）設計時，一定要勾選“使能”（Enable）項。

1）加載元器件庫 將鼠標移到右上角的“庫…”菜單上，會出現如圖5所示界面，點擊libraries…,出現如圖6所示

圖7 加入元件庫后，再將鼠標移到右上角的“庫…”上，會出現如圖8所示的界面。選擇light.schlib,

選中的元器件就會粘貼在鼠標的光標上，再按tab鍵，出現如圖8所示界面，在此界面中可以填寫該元 器件的參數和封裝形式，在“Designator”欄目中填寫c1,在“Comment”欄目中填寫電容：0.1uF。 封裝形式填寫RAD4。

完成器件放置后，開始放置器件引腳間的連線——電路中的等電位點！ 執行Place菜單下的Wire命令，找到需要連接的器件引腳端點，鼠標移動到該引腳時，軟件會提

示如圖：

時，會再提示，點鼠標左鍵確定即可。 電源、網絡標號和接地，使用下圖中的工具按鈕。

電源使用的是網絡標號，上圖中的NET1，如VCC、V+、V1、V2等，接地使用的是地符號，按上面 的原理圖連接好電路。這部分不使用直接連接，是為了方便后面PCB設計時，在布線規則中定義布線 寬度。

4、 編譯項目 編譯項目可以檢查設計文件中的設計草圖和電氣規則的錯誤，并提供給設計者一個排除錯誤的環

面板將自動彈出，否則Messages面板不出現。 項目編譯完后，在Navigator面板中將列出所有對象的連接關系。（如圖2-15所示）

1)設置設計環境 首先注意我們的操作環境： PCB設計是產品設計，設計中肯定會需要確定位置和大小等尺寸，在設計窗口左下角有坐標及單

位，缺省狀態下是毫英寸——mil。 當前電子產品已經開始使用多層電路板，在PCB設計狀態下，設計窗口的下面一行，是PCB層切換

的“面”，與層相關的操作，必須進入對應的層，不然，操作將是錯誤的。 在鍵盤上按“Q”鍵，將將坐標單位切換到mm。 執行Design菜單下Options命令，Layers是層管理頁面，可以打開或關閉目前使用的層，方便觀

電路板尺寸使用機械層Multi Layer，是外框；布線區間使用的層是禁止布線區層Keep Out Layer， 是內框。先設置電路板尺寸，將層切換到MultiLayer，執行一般布線命令Place——Line，鍵盤P/L， 注意坐標，確定尺寸，在放置中，按Tab鍵，設置線寬為0.254mm。

在菜單上，選編輯-原點，設置圖紙的參考原點坐標。 設置好電路板尺寸后，按一次鼠標右鍵，退出當前操作，但沒有退出布線命令，按鍵盤數字鍵盤

電路板螺釘孔使用機械層Multi Layer，執行Plcae菜單下Via命令，開始放置電路板的螺釘孔， 按TAB鍵設置孔屬性，僅僅需要在對話框中，將Diameter設置為3mm，如下圖2-19所示。

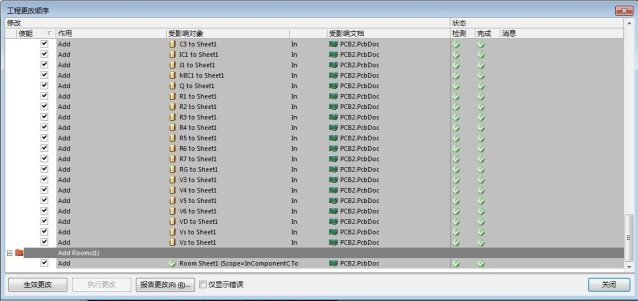

執行設計(D)菜單下的Import changes from u20150101.prjpcb命令，打開加載網絡表對話框， 如下圖2-20所示。

圖2-20 點擊生效更改,然后再點擊執行更改,出現如圖2-21所示的界面。

3、確定定位器件并布局電路 本次設計，需要對麥克風和光敏電阻進行定位操作——將器件放置在指定位置，這在大部分產品

定位好麥克風和光敏電阻后，再對其他器件進行位置調整——布局。 布局的要求：

（2）、注意前后、左右器件的相互關系，相關的器件應該在附近，習慣器件間不要放置無關的器 件。

（4）、注意拖動器件時，軟件的提示！�。� 布局考慮的因素：

（1）、中心器件，如本電路中的4011和三極管，整體電路是以4011為中心的，則4011不能放置的 太靠邊，并且，其他器件應該圍繞4011；三極管是一局部中心器件，電容C1和電阻R2、R3是圍繞三極 管的，應該靠近。

（2）、信號流向，電路中，信號總是一級、一級的傳遞的，所以，相關的電路應該按信號的流向 逐級排布，連續的兩級間，不應該插入其他電路，避免電路連接的混亂。

（3）、考慮好電磁特性，強弱信號間的干擾，避免電源線因?yàn)樾枰獙挼牟幌逕o(wú)法操作，避免高頻 信號的相互干擾。

3、 設置設計規則 執行設計（D）菜單下規則（R）命令

2、設置線寬 將光標放在上圖中左邊菜單Routing下的Width菜單上，點擊右鍵，出現對話框，在對話框中選擇

其他規則設置，本次設計都使用缺省值——不修改，三項設置情況見下圖。雙擊項目，進入設 置！

選擇對應的布線要求，點擊Route All按鈕，對全電路自動布線。 計算機的自動布線，總有不盡人意的地方，所以，需要人工修改；布完線后，選擇Bottom Layer，

執行Place菜單下的Interactive Routing命令，進行交互式布線（不需要?jiǎng)h除前面的布線，軟件會自 動處理）。

6、 檢查電路 檢查內容有：1．電氣布線是否連線正確，焊盤間的連接關系應該和上圖完全一致。

在當前的用戶設計文件中，建立用戶使用的器件庫，作為用戶設計文件的捆綁器件庫。 建立原理圖器件庫

選擇當前的原理圖設計文件，執行Design菜單下Make Project Library命令，軟件自動搜索當前 文件夾（目錄）下所有用戶原理圖，然后自動生成使用到的器件對應的器件庫，文件名稱為當前原理 圖的文件名稱，當使用了PRJ模塊管理文件時，文件名為模塊文件的文件名。

執行Design菜單下Mark Library命令，軟件根據當前PCB文件中使用的器件建立對應的器件庫， 器件庫名為當前PCB的文件名。
