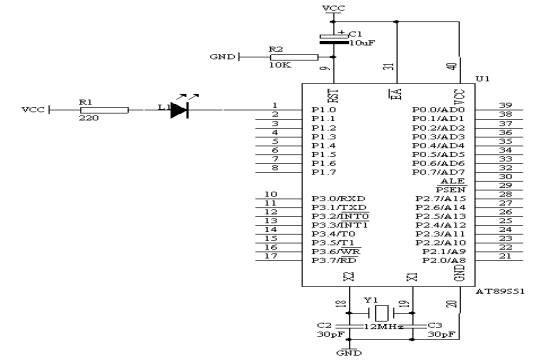

1. 實驗任務 在P1.0端口上接一個發光二極管L1,使L1在不停地一亮一滅,一亮一滅的時間間隔為0.2秒。 2. 電路原理圖 3. 系統板上硬件連線 把“單片機系統”區域中的P1.0端口用導線連接到“八路發光二極管指示模塊”區域中的L1端口上。 4. 程序設計內容 (1). 延時程序的設計方法 作為單片機的指令的執行的時間是很短,數量大微秒級,因此,我們要求的閃爍時間間隔為0.2秒,相對于微秒來說,相差太大,所以我們在執行某一指令時,插入延時程序,來達到我們的要求,但這樣的延時程序是如何設計呢?下面具體介紹其原理: 如圖4.1.1所示的石英晶體為12MHz,因此,1個機器周期為1微秒=0.001毫秒 機器周期 微秒 MOV R6,#20 2個 2 2 file:///C:\Users\DELL\AppData\Local\Temp\ksohtml\wps7A30.tmp.jpgD1: MOV R7,#248 2個 2+2×248=498 20×(2+2×248) file:///C:\Users\DELL\AppData\Local\Temp\ksohtml\wps7A50.tmp.jpg DJNZ R7,$ 2個 2×248=496 DJNZ R6,D1 2個 2×20=40 10002 因此,上面的延時程序時間為10.002ms。 10002=2+(2+2*248)*20+40 由以上可知,當R6=10、R7=248時,延時5ms,R6=20、R7=248時,延時10ms,以此為基本的計時單位。如本實驗要求0.2秒=200ms,10ms×R5=200ms,則R5=20,延時子程序如下: DELAY: MOV R5,#20 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET (2)當P1.0端口輸出高電平,即P1.0=1時,根據發光二極管的單向?qū)щ娦钥芍�,這時發光二極管L1熄滅;當P1.0端口輸出低電平,即P1.0=0時,發光二極管L1亮;我們可以使用SETB P1.0指令使P1.0端口輸出高電平,使用CLR P1.0指令使P1.0端口輸出低電平。 5. 程序框圖 如圖4.1.2所示 6. 匯編源程序 ORG 0 ; ORG 的意思是什么就是
值不同跟系統程序存貯器地址有關. 以上面的程序來講ORG 0000H接下來寫的程序都在0000H后。ORG 2000H也一樣。(如果ROM夠大的話) START: CLR P1.0 LCALL DELAY ; “調用”(ACALL或LCALL)一下,避免重復編寫也節省程序存儲空間,子程序的最后都要放一條返回指令既“RET”。 SETB P1.0 ;使P1.0變?yōu)?/font>1。燈亮。 LCALL DELAY LJMP START ;轉入主程序 DELAY: MOV R5,#20 ;延時子程序,延時0.2秒 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET END 7. C語言源程序 #include <AT89X51.H> sbit D1=P1^0; //定義一個變量D1,值是P1的第一個口 void delay02s(void) //延時0.2秒子程序 2*(20*20*248)/(1000*1000) { unsigned char i,j,k; for(i=20;i>0;i--) for(j=20;j>0;j--) for(k=248;k>0;k--); } void main(void) { while(1) { D1=0; //燈亮 delay02s(); D1=1; //燈滅 delay02s(); } }
|
