自己做了個有關測壓的
通訊測量控制系統為主機,各壓力測量控制系統為從機。 壓力機發送數據,通訊測量控制系統接收數據。壓力測量控制系統 (從機) 中斷方式通訊程序程序設計思想是:在主程序中設置好與串行通訊接收和中斷有關的初始化工作后,等待中斷,在收到一幀地址信息后啟動中斷進入通訊服務程序,在以后的接收或發送通訊中就采用查詢方式,直到本次通訊結束,由中斷返回到主程序。其中若從機未作好發送準備及出現非法命令等也從中斷返回,在主程序中作好準備。主機應重新和從機聯絡,使從機再次進入串行口中斷。

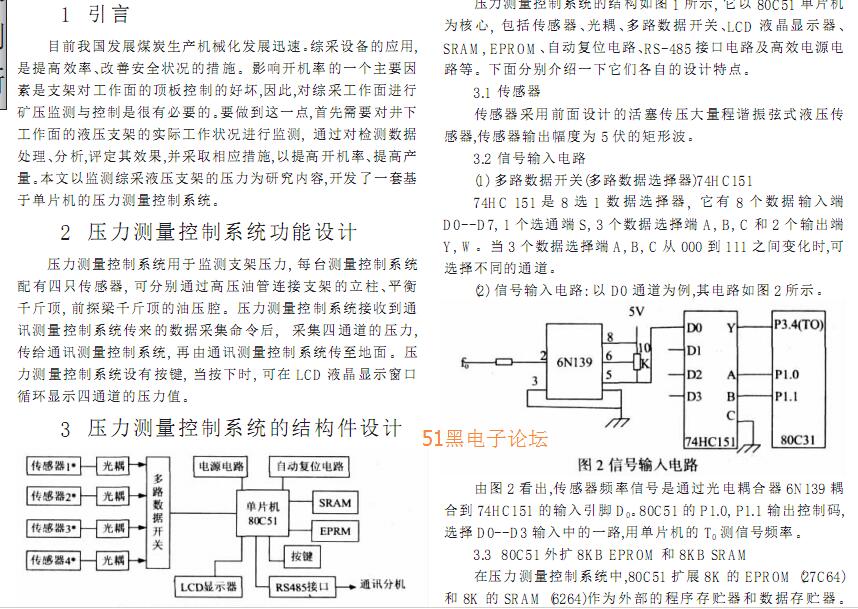

本文作者創新點: 本文設計的壓力測量控制系統以 80C51單片機為核心,包括傳感器、 光耦 6N139、 數據開關 74HC151、 點陣式液晶顯示模塊 EA- D20040AR, RS- 485 接口電路及高效電源電路等。 測控系統接收到通訊分機傳來的數據采集命令后,采集四通道的壓力,傳給通訊分機,再由通訊分機傳到地面, 實現了快速監測處理和及時反饋信息。
完整的pdf格式文檔51黑下載地址：
基于單片機的壓力測量控制系統研發_陳燕秀.pdf
(443.54 KB, 下載次數: 8)
2018-4-25 14:09 上傳
點擊文件名下載附件
單片機測壓
|
|
