這是一個什么放大電路

ID:275523 · 發表于 2018-4-25 17:58

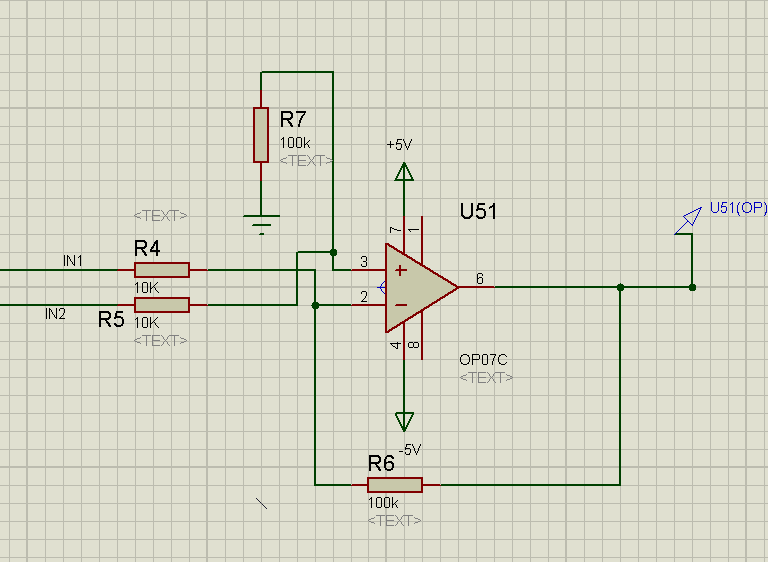

這是一個差分還是怎樣大放大電路？？放大倍數是多少？？

ID:287575 · 發表于 2018-4-25 23:12

幫你推導一下：
設運放的虛短電壓V2_3，V2_3=IN2*R7/(R7+R5)=100*IN2/110
設輸出電壓為VO, VO=((V2_3-IN1)/R4)*R6+V2_3
VO=11*V2_3-10*IN1=11*100IN2/110-10*IN1=10*IN2-10*IN1=10(IN2-IN1)

你的圖畫的太難看了，你把R4和R5交換一下就好看了，要不就把運放+和-反一下，把負反饋畫到上邊也好看些

ID:316480 · 發表于 2018-4-25 19:02

求差的，Vo=10(Vin2-Vin1)

ID:314246 · 發表于 2018-4-25 20:15

樓上正解，差分輸入求差電路，減少共模干擾

ID:316688 · 發表于 2018-4-25 22:29

差動放大電路，Vo=10(Vin2-Vin1)

ID:275523 · 發表于 2018-4-29 16:52

zhangxiaozi 發表于 2018-4-25 23:12
幫你推導一下：
設運放的虛短電壓V2_3，V2_3=IN2*R7/(R7+R5)=100*IN2/110
設輸出電壓為VO, VO=((V2_3-IN1 ...

proteus中如何把正和負對調下？

ID:426883 · 發表于 2018-11-21 16:51

差動放大電路
