基于51單片機的恒溫控制系統電路與程序源碼設計資料

  [復制鏈接]
ID:270024 發表于 2018-4-26 16:49 | 顯示全部樓層 |閱讀模式
基于stc89c52恒溫控制系統電路原理圖如下：

引腳分配    lcd    lcddata:    P0
            lcd_e:        P2^7
            lcd_rs:        P2^6
            lcd_rw:        P2^5

        設置按鍵    limit_choise:        P    //溫度上下限選擇按鍵
                increase_temperature        P    //增加溫度限值按鍵
                reduce_temperature        P    //減少溫度限值按鍵

        蜂鳴器報警    warning        P

        溫度傳感器    temperature_sensor    P

        制熱    heatting    P

        制冷    refrigerating    P

        LED顯示        normal        P    //正常溫度指示燈
                high_temperature    P    //高溫指示燈
                low_temperature        P    //低溫指示燈

單片機源程序如下:
  1. #include <main.h>

  3. void main()//主函數
  4. {
  5.         init();//初始化函數
  6.   while(1)
  7.         {
  8.                 temp_control();//控制按鍵函數
  9.                 unnormal_proccessing(get_temp(Ds18b20ReadTemp()),up_limit_temp,down_limit_temp);//恒溫控制函數
  10.         }
  11. }

  13. void init()//初始化函數
  14. {
  15.         uint i,j;
  16.         //函數初始化
  17.         LcdInit();//LCD初始化函數
  18.         Ds18b20Init();
  19.
  20.         //I/O口初始化
  21.         heatting=1;//不制熱
  22.         refrigerating=1;//不制冷


  25.
  26.         //LCD初始化顯示
  27.         LcdWriteCom(0x80);//第一行顯示
  28.         j=strlen(num1);
  29.         for(i=0; i<j; i++)
  30.         {
  31.                 LcdWriteData(num1[i]);
  32.                 delay_ms(1);
  33.         }
  34.         LcdWriteCom(0x80+0x40);//第二行顯示
  35.         j=strlen(num2);
  36.         for(i=0; i<j; i++)
  37.         {
  38.                 LcdWriteData(num2[i]);
  39.                 delay_ms(1);
  40.         }
  41.         LcdWriteCom(0x04);  //關閉寫一個指針加1
  42. }

  44. uint get_temp(uint temp)//計算溫度函數
  45. {
  46.         float tp;
  47.
  48.         tp=temp;//因?yàn)閿?shù)據處理有小數點所以將溫度賦給一個浮點型變量
  49.         //如果溫度是正的那么，那么正數的原碼就是補碼它本身
  50.         temp=tp*0.0625*100+0.5;
  51.         //留兩個小數點就*100，+0.5是四舍五入，因?yàn)镃語言浮點數轉換為整型的時候把小數點
  52.         //后面的數自動去掉，不管是否大于0.5，而+0.5之后大于0.5的就是進1了，小于0.5的就
  53.         //算加上0.5，還是在小數點后面。
  54.         return temp;
  55. }

  57. void display_real_tenp(uint temp)//實時溫度顯示函數
  58. {
  59.         uchar datas[] = {0, 0, 0, 0}; //定義數組

  61.         datas[0] = temp % 10000 / 1000;
  62.         datas[1] = temp % 1000 / 100;
  63.         datas[2] = temp % 100 / 10;
  64.         datas[3] = temp % 10;

  66.         LcdWriteCom(0x80+0x0a);                 //寫地址 80表示初始地址
  67.         LcdWriteData('0'+datas[0]); //十位

  69.         LcdWriteCom(0x80+0x0b);        //寫地址 80表示初始地址
  70.         LcdWriteData('0'+datas[1]); //個位

  72.         LcdWriteCom(0x80+0x0d);         //寫地址 80表示初始地址
  73.         LcdWriteData('0'+datas[2]); //顯示小數點

  75.         LcdWriteCom(0x80+0x0e);                 //寫地址 80表示初始地址
  76.         LcdWriteData('0'+datas[3]); //顯示小數點

  78. }

  80. void temp_control()//控制溫度上下限函數
  81. {
  82.         if(limit_choise==0)//選擇按鍵
  83.         {
  84.                 delay_ms(5);
  85.                 if(limit_choise==0)
  86.                 {
  87.                         while(!limit_choise);
  88.                         limit_choise_num++;
  89.                         if(limit_choise_num>=3)
  90.                         {
  91.                                 limit_choise_num=0;
  92.                         }
  93.                 }
  94.         }
  95.         if(limit_choise_num==0)//正常顯示
  96.         {
  97.                 LcdWriteCom(0x0c);//關閉光標
  98.                 display_real_tenp(get_temp(Ds18b20ReadTemp()));//顯示函數
  99.         }
  100.
  101.         if(limit_choise_num==1)//調節上限溫度
  102.         {
  103.                 LcdWriteCom(0x80+0X40+2);
  104.                 LcdWriteCom(0x0f);//開啟光標
  105.                 if(increase_temperature==0)//增加溫度
  106.                 {
  107.                         delay_ms(5);
  108.                         if(increase_temperature==0)
  109.                         {
  110.                                 while(!increase_temperature);
  111.                                 up_limit_temp++;
  112.                                 if(up_limit_temp>=100)
  113.                                 {
  114.                                         up_limit_temp=0;
  115.                                 }
  116.                                 //寫入新數據
  117.                                 LcdWriteCom(0x80+0X40+0x03);
  118.                                 LcdWriteData('0'+up_limit_temp/10);
  119.                                 LcdWriteCom(0x80+0X40+0x04);
  120.                                 LcdWriteData('0'+up_limit_temp%10);
  121.                                 LcdWriteCom(0x80+0X40+2);//光標回寫
  122.                         }
  123.                 }
  124.                 if(reduce_temperature==0)//減少溫度
  125.                 {
  126.                         delay_ms(5);
  127.                         if(reduce_temperature==0)
  128.                         {
  129.                                 while(!reduce_temperature);
  130.                                 up_limit_temp--;
  131.                                 if(up_limit_temp<0)
  132.                                 {
  133.                                         up_limit_temp=99;
  134.                                 }
  135.                                 //寫入新數據
  136.                                 LcdWriteCom(0x80+0X40+0x03);
  137.                                 LcdWriteData('0'+up_limit_temp/10);
  138.                                 LcdWriteCom(0x80+0X40+0x04);
  139.                                 LcdWriteData('0'+up_limit_temp%10);
  140.                                 LcdWriteCom(0x80+0X40+2);//光標回寫
  141.                         }
  142.                 }
  143.         }
  144.
  145.         if(limit_choise_num==2)//調節下限溫度
  146.         {
  147.                 LcdWriteCom(0x80+0X40+12);
  148.                 LcdWriteCom(0x0f);//開啟光標
  149.                 if(increase_temperature==0)//增加溫度
  150.                 {
  151.                         delay_ms(5);
  152.                         if(increase_temperature==0)
  153.                         {
  154.                                 while(!increase_temperature);
  155.                                 down_limit_temp++;
  156.                                 if(down_limit_temp>=100)
  157.                                 {
  158.                                         down_limit_temp=0;
  159.                                 }
  160.                                 //寫入新數據
  161.                                 LcdWriteCom(0x80+0X40+0x0d);
  162.                                 LcdWriteData('0'+down_limit_temp/10);
  163.                                 LcdWriteCom(0x80+0X40+0x0e);
  164.                                 LcdWriteData('0'+down_limit_temp%10);
  165.                                 LcdWriteCom(0x80+0X40+12);//光標回寫
  166.                         }
  167.                 }
  168.                 if(reduce_temperature==0)//減少溫度
  169.                 {
  170.                         delay_ms(5);
  171.                         if(reduce_temperature==0)
  172.                         {
  173.                                 while(!reduce_temperature);
  174.                                 down_limit_temp--;
  175.                                 if(down_limit_temp<0)
  176.                                 {
  177.                                         down_limit_temp=99;
  178.                                 }
  179.                                 //寫入新數據
  180.                                 LcdWriteCom(0x80+0X40+0x0d);
  181.                                 LcdWriteData('0'+down_limit_temp/10);
  182.                                 LcdWriteCom(0x80+0X40+0x0e);
  183.                                 LcdWriteData('0'+down_limit_temp%10);
  184.                                 LcdWriteCom(0x80+0X40+12);//光標回寫
  185.                         }
  186.                 }
  187.         }
  188. }

  190. void unnormal_proccessing(uint temp,uint up_temp,uint down_temp)//恒溫控制函數
  191. {
  192.         uchar datas[] = {0, 0, 0, 0}; //定義數組
  193.         uint temp1=0;

  195.         datas[0] = temp % 10000 / 1000;
  196.         datas[1] = temp % 1000 / 100;
  197.         datas[2] = temp % 100 / 10;
  198.         datas[3] = temp % 10;
  199.         temp1=datas[0]*1000+datas[1]*100+datas[2]*10+datas[3];//實際的溫度乘以100

  201.         if(temp1 < down_temp*100)//升溫函數
  202.         {
  203.                 heatting=0;//制熱
  204.                 warning=0;
  205.                 delay_ms(10);
  206.                 warning=1;
  207.         }
  208.         else//正常
  209.         {
  210.                 heatting=1;//不制熱
  211.

  213. ……………………

  215. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

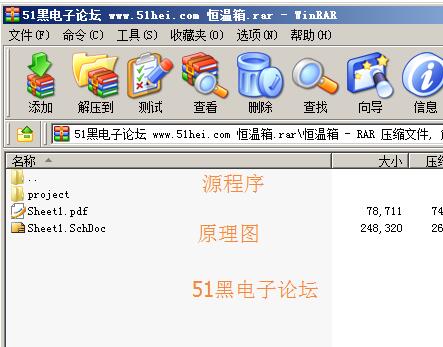

所有資料51hei提供下載:
恒溫箱.rar (175.84 KB, 下載次數: 86)
