我相信有很多小伙伴們?cè)趯W(xué)習Altium Designer得時候會遇到這樣的情況，就是繪制PCB圖完畢后想要修改某一類走線的寬度（比如說電源線的寬度），我PCB布線寬度設置的都是0.254mm，但是完事兒后我想將電源線的寬度設置為1.2mm怎么辦呢？下面我將詳細的操作步驟分享出來
大家后我是51黑網站的忠實粉絲“德布羅意傳奇”。 我相信有很多小伙伴們?cè)趯W(xué)習Altium Designer得時候會遇到這樣的情況，就是繪制PCB圖完畢后想要修改某一類走線的寬度（比如說電源線的寬度），我PCB布線寬度設置的都是0.254mm，但是完事兒后我想將電源線的寬度設置為1.2mm怎么辦呢？如圖一所示，本圖中所有布線都是0.254mm的但是我想將電源線設置為1.2mm，我已經將需要設置的電源線弄成綠色 圖一 如果線路比較少的話可以一一選中，如圖二所示
圖二 因?yàn)檫x中它是一段一段選中的，所以如果說布線很多的話會變得很麻煩，而且還會出現漏選、錯選等情況。 那么怎么辦呢？下面我就給大家分享我經常使用的一個辦法給大家，希望能夠?qū)σ恍┬枰男』锇閭冇兴鶐椭鷰汀?/font> ************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************ 正文 圖（1）
- 鼠標點擊右鍵，出現如下圖（2）所示的菜單。
圖（2） 三、鼠標光標放在選中的線段上，單機“查找相似的對象（Find similar objects）”,如圖（3）所示 圖（3）

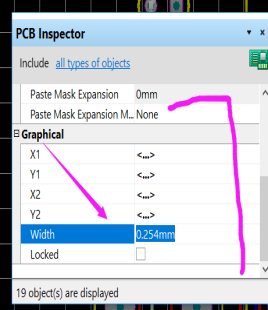

四、點擊“查找相似對象”后出現“發現相似目標（Find similar target）”菜單，點擊“Net”選擇需要更改的走線（如我需要更改的走線是電源線，再我的pcb圖紙中是5V，）,并且將右端的any換成same如圖（4）所示 圖（4） 五、之后先點擊“應用（Apply）”再點擊“確定（OK）”,如圖（5）所示，點擊確定后出現圖（6）所示，”PCB Inspector”的菜單 圖（5） 圖（6） 六、在Width里輸入新的寬度，如圖（7）和圖（8）所示 圖（7） 圖（8） 七、點擊“空格鍵”，之后如圖（9）所示 圖（9） 八、最后點擊“×”關閉窗口測菜單，如下圖所示 九、大功告成，如下如所示 最后：由于作者水平有限，歡迎大家批評指出，我們共同進步！
完整的Word格式文檔51黑下載地址：
詳細步驟.docx
(681.85 KB, 下載次數: 13)
2018-5-1 13:35 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
