幫忙分析一下這個ST188測脈搏的電路

ID:288650 · 發表于 2018-5-3 10:38

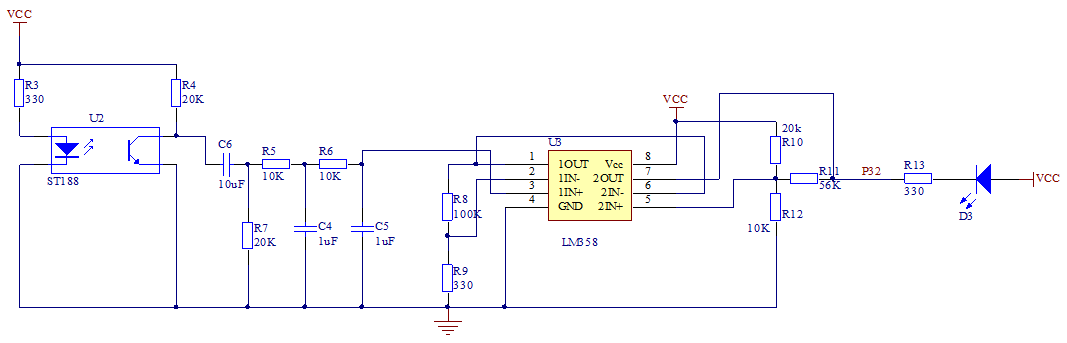

哪位朋友，幫忙分析一下這個電路，咱們論壇看到的，用ST188來測脈搏的，感激不盡。

ID:288650 · 發表于 2018-5-3 11:33

哇，還沒審核？

ID:123289 · 發表于 2018-5-3 13:32

知道為何要用光藕嗎？這里的光藕達成目的了嗎？

ID:314246 · 發表于 2018-5-3 15:51

ST188反射式光電傳感器，檢測由脈搏引起的微弱電流變化，經雙運放LM358整形放大后，由7腳輸出，驅動發光二極管顯示心跳。不過，感覺運放的3腳偏置電壓有點問題，正常的應該大約在1/2 VCC,

ID:321384 · 發表于 2018-5-3 16:53

光電距離開關，我剛剛調了

ID:288650 · 發表于 2018-5-3 20:08

yzwzfyz 發表于 2018-5-3 13:32
知道為何要用光藕嗎？這里的光藕達成目的了嗎？

那個ST188就如樓下所說，是一個反射式光電傳感器，用來檢測脈搏信號的，實際做了一個，能測到脈搏信號

ID:288650 · 發表于 2018-5-3 20:10

lrkeji1982 發表于 2018-5-3 15:51
ST188反射式光電傳感器，檢測由脈搏引起的微弱電流變化，經雙運放LM358整形放大后，由7腳輸出，驅動發光二 ...

是電阻阻值大小的關系嗎？做了一個的確能檢測到脈搏信號，就是不怎么穩定，不進行測量的時候LED指示燈會閃，怎么修改才能讓電路更穩定呢？是因為ST188的緣故嗎？

ID:288650 · 發表于 2018-5-3 20:12

柳帥1216 發表于 2018-5-3 16:53
光電距離開關，我剛剛調了

做了一個，這個可以用來檢測脈搏信號，LED指示脈搏跳動狀態，就是不太穩定

ID:288650 · 發表于 2018-5-19 14:26

各位朋友能幫忙解釋一下各個電阻電容有什么作用，組合成什么電路，各有什么功能，比如濾波電路，放大電路這種的。
C6，R7百度上看到有人說是交流耦合電路，可是用的都是直流電交流從何而來？或者是我理解錯了？
R4、C4、R5、C5是濾波電路，濾的是什么？
后面的LM358是放大作用嗎？
R10、R11、R12是什么作用呢？
有好多不懂的地方，能否解釋一下，拜托了！

ID:288650 · 發表于 2018-5-23 11:23

還有沒有人會看到這個帖子，求幫忙啊，急用！~~~

ID:448673 · 發表于 2019-1-22 19:08

0858dll 發表于 2018-5-3 20:08
那個ST188就如樓下所說，是一個反射式光電傳感器，用來檢測脈搏信號的，實際做了一個，能測到脈搏信號

請問是直接手放在上面還是需要手移動來回呢?

ID:651495 · 發表于 2019-12-27 23:07

0858dll 發表于 2018-5-23 11:23
還有沒有人會看到這個帖子，求幫忙啊，急用！~~~

你好，請問你理解這些東西的用處了么，向你請教一下

ID:772985 · 發表于 2020-6-8 16:38

yzwzfyz 發表于 2018-5-3 13:32
知道為何要用光藕嗎？這里的光藕達成目的了嗎？

那沒有光耦電路圖應該怎么畫？

ID:774612 · 發表于 2020-6-19 22:09

0858dll 發表于 2018-5-3 20:12
做了一個，這個可以用來檢測脈搏信號，LED指示脈搏跳動狀態，就是不太穩定

我做的LED也不穩定，手放上去以后也是不怎么穩定，問題是出在哪里了啊

ID:52749 · 發表于 2020-6-20 14:33

光電反射

ID:406078 · 發表于 2020-12-23 10:49

我想知道第二個運放的作用是什么？

ID:406078 · 發表于 2020-12-23 17:16

SlowMay 發表于 2020-12-23 10:49
我想知道第二個運放的作用是什么？

我知道了，是整形電路。

ID:634377 · 發表于 2021-3-16 12:49

proteus文件能給一下么
