示波器問題，求教

ID:307764 · 發表于 2018-5-7 13:05

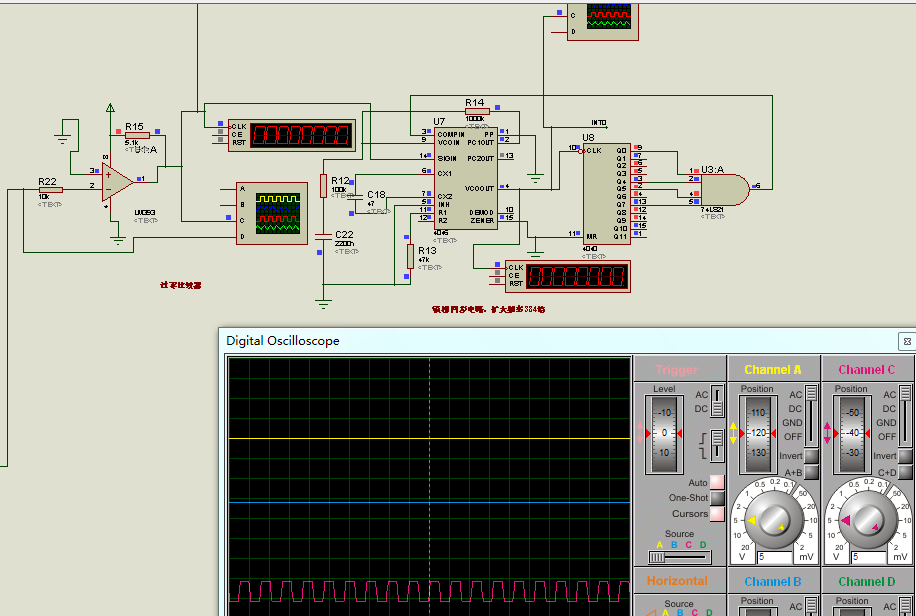

應用鎖相倍頻將頻率由50hz擴大384倍，顯示出19200hz，但是示波器顯示的波形為什么不對啊。第二條是50hz產生的方波，第三條是19200hz產生的波形，為什么不是正常的方波�。坎粦�(yīng)該是一個50hz的周期內產生384個方波嗎？求指教，謝謝

ID:213173 · 發表于 2018-5-7 21:28

同時在X軸看兩個頻率相差約400倍的波形肯定會有一個不正常。仿真時可以用兩個示波器分別看。

ID:307764 · 發表于 2018-5-7 23:04

wulin 發表于 2018-5-7 21:28
同時在X軸看兩個頻率相差約400倍的波形肯定會有一個不正常。仿真時可以用兩個示波器分別看。

您好，感謝您的回復，我按照您說的分兩個示波器分別測一各自的波形，但是為什么倍頻384倍的還不是正常的方波，和上面的一樣，求解答，能不能是鎖相倍頻時有破損（這個是我猜的，我不知道），按我的理解都已經倍頻384倍了（50到19200），波形就應該是正常的方波了？這個我不太懂。求您解答一下，謝謝，祝您身體健康

ID:213173 · 發表于 2018-5-8 06:35

解先生發表于 2018-5-7 23:04
您好，感謝您的回復，我按照您說的分兩個示波器分別測一各自的波形，但是為什么倍頻384倍的還不是正常的 ...

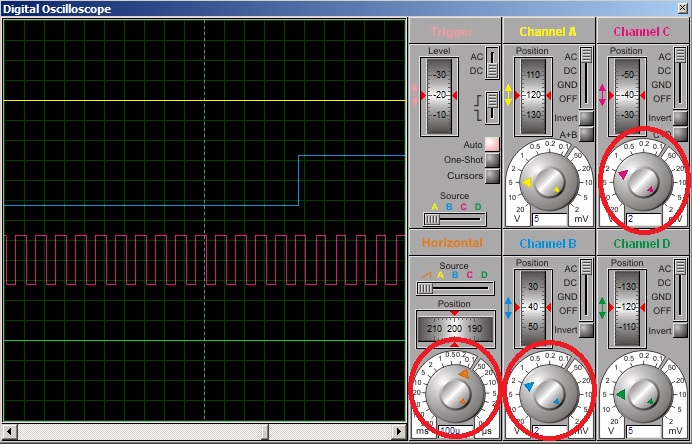

示波器掃頻率設100us可以兼顧觀察

ID:307764 · 發表于 2018-5-8 11:40

wulin 發表于 2018-5-8 06:35
示波器掃頻率設100us可以兼顧觀察

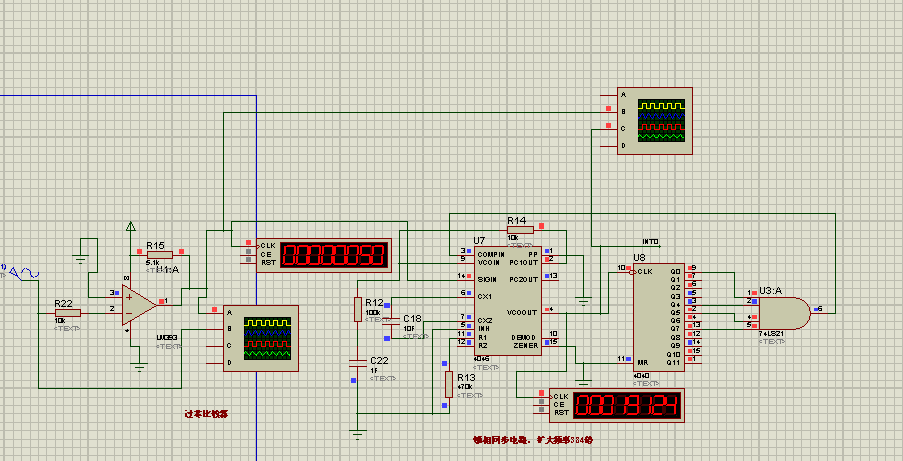

您好，感謝您再一次的回復，你說的我明白，我沒猜錯的是你應該將示波器的b口，c口接到兩個交流的電壓源上吧，只是兩個交流電壓源的頻率不一樣，但是我設計的東西是（電能質量檢測儀）：將一個電壓源接到一個過零比較器上（從交流正弦波變?yōu)榉讲ǎ�，在�?jīng)過鎖相倍頻電路擴大384倍，在示波器上顯示的正弦波，方波都正確，但是經過384倍的倍頻產生的方波就是我上傳的圖那樣錯誤的樣子，是不是產生的384倍的頻率失真了還是怎么樣了？但是產生的頻率真是384倍（50hz變?yōu)?9200hz）我不知道是什么原因，希望得到您再一次的回復，謝謝

ID:213173 · 發表于 2018-5-8 18:23

解先生發表于 2018-5-8 11:40
您好，感謝您再一次的回復，你說的我明白，我沒猜錯的是你應該將示波器的b口，c口接到兩個交流的電壓源上 ...

我是編了一個小程序仿真，用定時器控制單片機I/O口輸出兩種頻率的方波，你遇到的情況可能是倍頻鎖相環路不十分穩定，雖然頻率沒有錯，但脈沖寬度不穩定，也就是說脈沖占空比不全是50%，而是左右漂移，你可以不管50HZ信號，單獨用10~20us掃描周期測量，看脈沖展開后的狀態是否如上所述。

ID:325455 · 發表于 2018-5-8 21:16

同時在X軸看兩個頻率相差約400倍的波形肯定會有一個不正常。仿真時可以用兩個示波器分別看

ID:302217 · 發表于 2018-5-9 08:30

看一下波形特性，例如在一個50HZ高電平周期，輸出的方波是不是恒定的波形變化，就是每段波形變化是一樣的，還是隨機的變化，像是時有時無之類；是按一定規律的變化，比如從50%逐漸變窄或是變寬，還是突變，比如一會寬一會窄，或者突然出現某種變化。原因除了示波器的選擇和接法之外，一是鎖相芯片性能問題，二是芯片外圍配置問題，三是可能出現的干擾問題，實際應用中，布線也需要注意，當然在低頻，布線影響相對較小。

ID:307764 · 發表于 2018-5-9 10:24

230000 發表于 2018-5-9 08:30
看一下波形特性，例如在一個50HZ高電平周期，輸出的方波是不是恒定的波形變化，就是每段波形變化是一樣的， ...

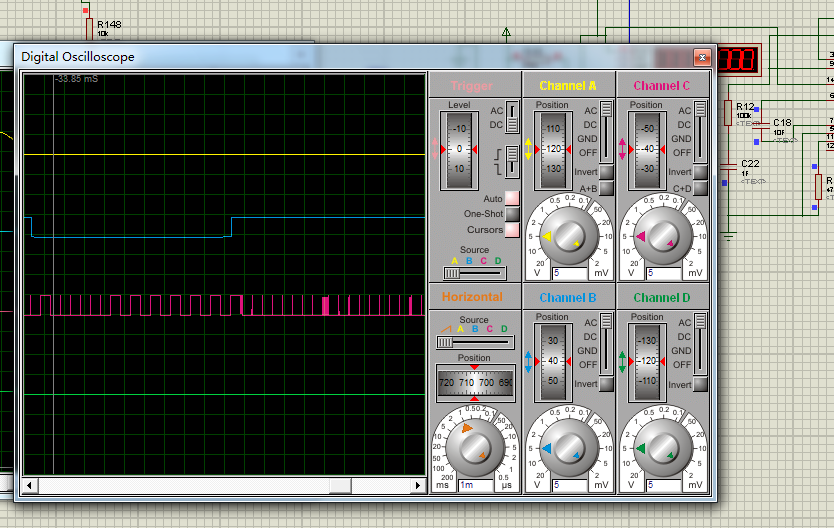

感謝您的回復，我的交流電通過過零電路（將交流正弦波轉為方波），都是正常的，但是經過鎖相同步電路產生倍頻后的方波波形就是不正常的（倍頻384倍，但是顯示的數字確實是19200hz），19200hz的波形是隨機的，有時是方波，有時像鋸齒形的三角波（緊密連在一起），求解答是什么原因，謝謝

ID:307764 · 發表于 2018-5-9 10:31

wulin 發表于 2018-5-8 18:23
我是編了一個小程序仿真，用定時器控制單片機I/O口輸出兩種頻率的方波，你遇到的情況可能是倍頻鎖相環路 ...

感謝您的回復，鎖相倍頻電路不穩定是什么原因造成的呢？是由于外部電路所選的值不正確還是怎么的呢？（倍頻384倍，但是顯示的數字確實是19200hz），19200hz的波形是隨機的，有時是方波，有時像鋸齒形的三角波（緊密連在一起），像您說的（你可以不管50HZ信號，單獨用10~20us掃描周期測量，看脈沖展開后的狀態是否如上所述），我沒理解，不知道怎樣做，我是頭一次作這類的東西，求幫助，求指教。祝您身體健康，謝謝

ID:213173 · 發表于 2018-5-13 16:28

解先生發表于 2018-5-9 10:31
感謝您的回復，鎖相倍頻電路不穩定是什么原因造成的呢？是由于外部電路所選的值不正確還是怎么的呢？（倍 ...

ID:307764 · 發表于 2018-5-13 22:31

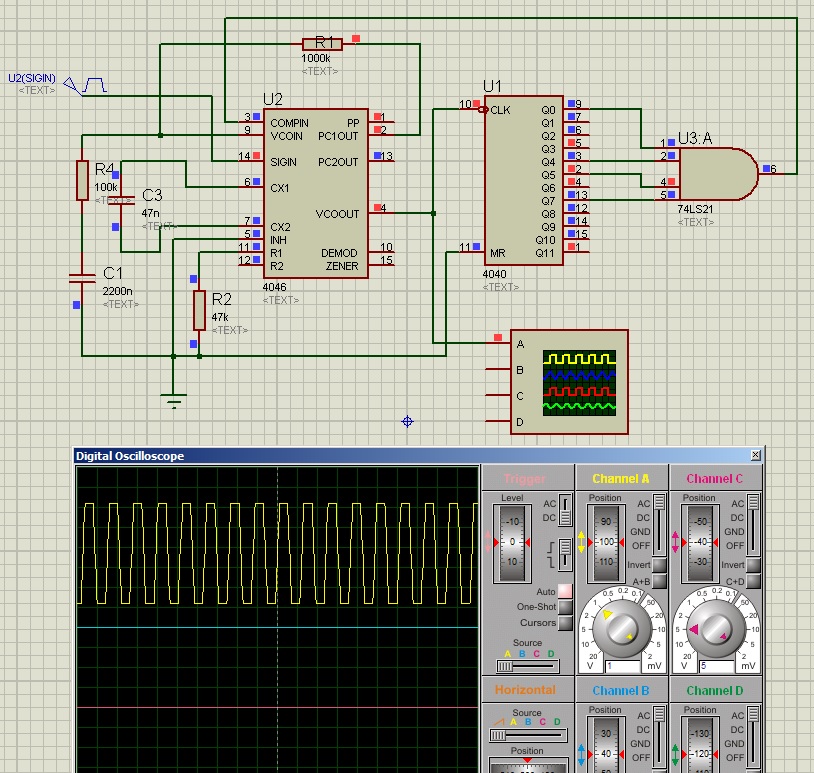

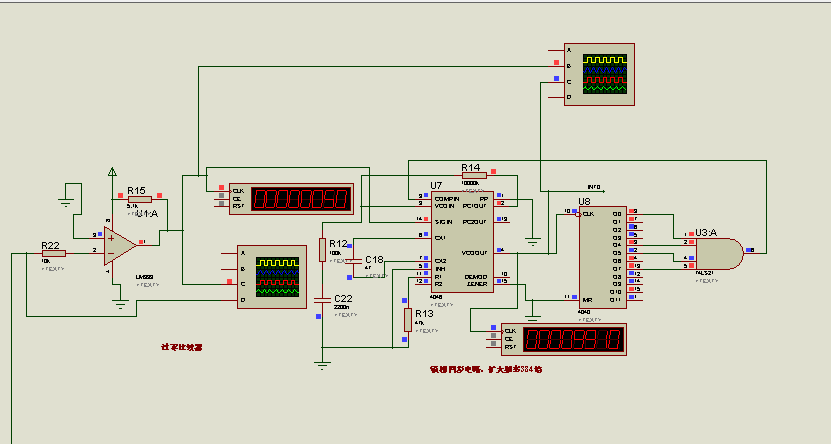

您好，感謝您的回復，謝謝，，我按照您說的更改了電阻以及電容值的大小，出現的方波是發生了變化由原來的不規則的波形，變?yōu)榱苏５姆讲ǎ欠讲ǖ闹芷诓皇枪潭ǖ�，有時大，有時�。ǹ赡芟衲f的是由于軟件的原因?qū)е碌牟ㄐ尾灰?guī)則），但是我像您這樣畫，顯示的50hz，以及19200hz消失了（圖一），，我把您上圖的R1改為10000k，則產生的數字是（50hz和9910）出現的鎖相倍頻不再是384倍了（圖二），，那也就是說倍頻的倍數不對了，但是我理解的是像您說的原理圖沒什么問題，所以就是倍頻384倍沒有問題，但是改過電容，電阻，倍頻就發生了變化，這是什么原因呢？希望收到您再次的回復，謝謝

ID:213173 · 發表于 2018-5-14 12:33

本帖最后由 wulin 于 2018-5-14 14:35 編輯

解先生發表于 2018-5-13 22:31
您好，感謝您的回復，謝謝，，我按照您說的更改了電阻以及電容值的大小，出現的方波是發生了變化由原來的不 ...

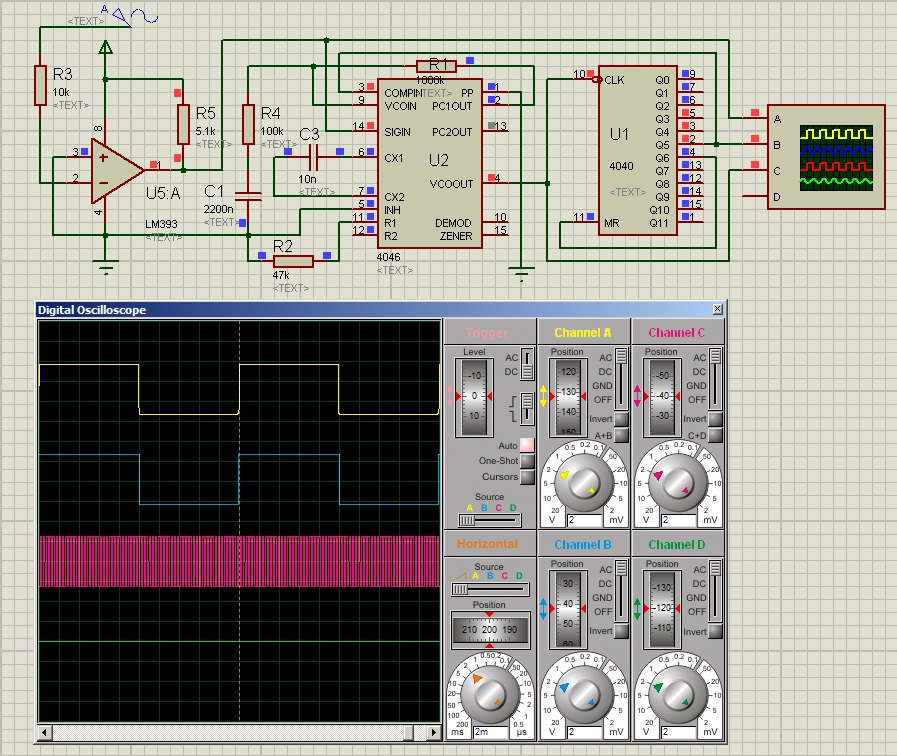

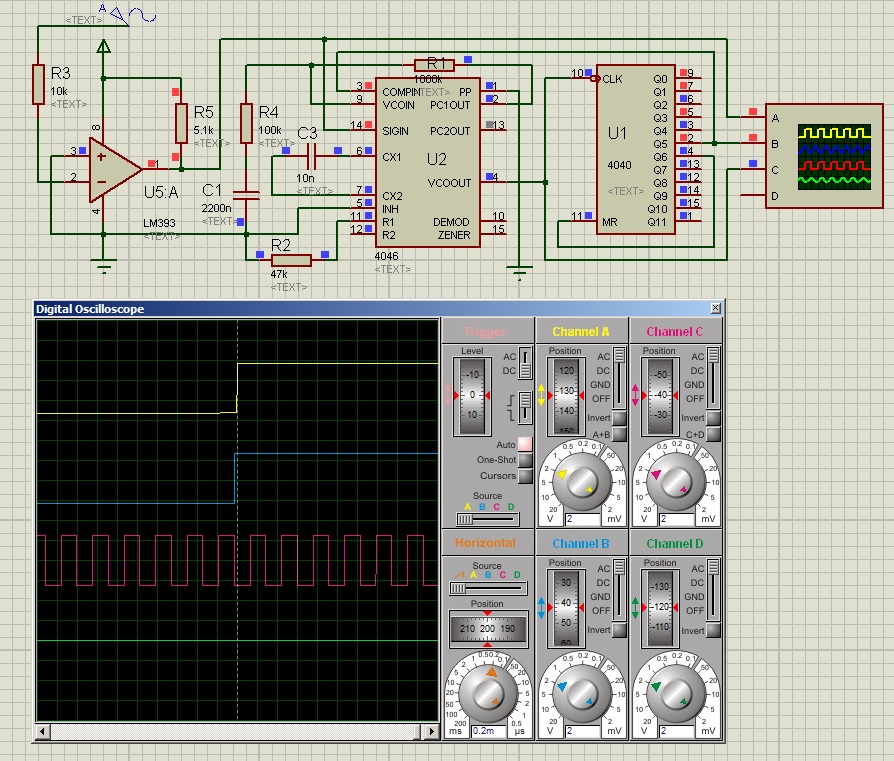

由于CD4040計數器沒有清零復位，4與門電路輸出的不是50%方波，從而導致CD4046鑒相器輸出電壓不穩定，壓控振蕩器頻率當然隨之漂移。改了一下電路，在現有阻容參數不變下只能做到倍頻64倍。無標題.jpg

ID:307764 · 發表于 2018-5-14 15:47

wulin 發表于 2018-5-14 12:33
由于CD4040計數器沒有清零復位，4與門電路輸出的不是50%方波，從而導致CD4046鑒相器輸出電壓不穩定，壓控 ...

感謝您的回復，像您所說倍頻最大是64倍，但是我想倍頻的倍數是384倍，那我該怎樣增加器件，怎樣改動呢？我也知道總是麻煩您不是很好，但是我真的想不到方法了，求賜教（我采集的是三相電壓，三相電流，每一個正弦波上采集64個點，繼而每個周期采集6*64個點），謝謝
