LM4229顯示屏的單片機按鍵控制多種花樣霓虹燈設計報告與源碼

[復制鏈接]
跳轉到指定樓層
樓主
一個簡單的基于LM4229顯示屏的按鍵控制多種花樣霓虹燈實訓設計，包括一些簡單的Proteus圖及Keil的代碼


按鍵控制多種花樣霓虹燈設計

實操成績__________報告成績__________

一  控制要求
              使用按鍵控制多種花樣霓虹燈，電路板上有8個至左而右排列整齊的發光二極管，需要根據一個按鍵的輸入來實現以下4種顯示狀態的切換：
1）全亮
2）全部閃爍
3）至左而右流水燈循環（第1、3、5、7奇數個發光二極管亮滅）
4）至右而左流水燈循環（第8、6、4、2偶數個發光二極管亮滅）

二  電路原理圖




三  源程序：（詳見51hei附件）



四  調試
1） 遇到的問題及解決方法
1. 問題：按鍵有效按一次的時間太短
  解決方法：在按鍵的判斷后加delay函數
2. 問題：按鈕按完之后沒有馬上進入main函數再次判斷
  解決方法：在循環中加入if條件語句判斷按鈕是否按下
3. 問題：LM4299LCD的字顯示過后會有殘余的影像
  解決方法：加入清屏函數在條件的最后進行清屏


2） 調試結果
實現了項目要求中的全部控制要求。
還實現了下述附加功能：
              1.加入了LM4299LCD屏來顯示名字和實訓內容這些信息
              2.在LM4299中顯示按鈕及LED燈的狀態

五  收獲
更加熟悉Keil及proteus的聯調操作，再查找LM4299LCD屏的資料時看到了之前在模板中沒有的清屏函數，更加完善LM4299的模板。更加了解了delay函數的應用及如何改善在循環函數中按鈕按下的判斷。

單片機源程序如下:
  1. //*****************************************************************************************
  2. //文件名稱:main.c
  3. //*****************************************************************************************
  4. #include <main.h>
  5. //*****************************************************************************************

  7. //*****************************************************************************************
  8. //功能：主函數
  9. //*****************************************************************************************
  10. sbit S1=P2^0;
  11. unsigned char a=0;
  12. void main(void)
  13. {
  14.         lcd_init();                                                                                                                                                                                //LM4229液晶屏初始化
  15.   clr_lcd(0,0,240*128/64);                                                                                                                        //清屏
  16.         while(1)
  17.         {
  18.                 write_lcd(2,0,   "姓名:陳**");
  19.                 write_lcd(20,0,  "班級:物聯網1601");
  20.                 write_lcd(38,0,  "學號:15********");
  21.                 write_lcd(56,0,  "實訓內容:");
  22.                 write_lcd(74,0,  "按鍵控制多種花樣霓虹燈設計");
  23.                 write_lcd(92,0,  "按鈕及LED燈狀態:");
  24.                 /*if(a==4) write_lcd(110,0, "按4下:至右而左流水燈循環");*/
  25.                 if(S1==0) {
  26.         delay(1000);
  27.                 if(S1==0) {a++;delay(20000);}
  28.         }
  29.                                 switch(a){
  30.                 case 0:P1=0xff;write_lcd(110,0, "初始狀態");break;
  31.                 case 1:P1=0x00;write_lcd(110,0, "按1下:全亮");break;
  32.                 case 2:case1();write_lcd(110,0, "按2下:全部閃爍");break;
  33.                 case 3:case3();write_lcd(110,0, "按3下:至左而右流水燈循環");break;
  34.                 case 4:case2();write_lcd(110,0, "按4下:至右而左流水燈循環");break;
  35.                 default:a=0;P1=0xff;clear_lcd();break;
  36.         }
  37.         }
  38. }
復制代碼
LM4229.c
  1. //*****************************************************************************************
  2. //文件名稱:LM4229.c
  3. //*****************************************************************************************
  4. #include <LM4229.h>
  5. //*****************************************************************************************

  7. //*****************************************************************************************
  8. //功能：延時函數
  9. //*****************************************************************************************
  10. void delay_lcd(uchar t)
  11. {
  12.         for(;t!=0; t--);
  13. }
  14. //*****************************************************************************************
  15. //功能：寫數據函數
  16. //*****************************************************************************************
  17. void write_data(uchar dat)
  18. {
  19.         CD=0;                                                                                                                                                                                  //數據
  20.         CE=0;                                                                                                                                                                                  //LCD使能
  21.         WRIT=0;                                                                                                                                                                                //寫
  22.         DATA_PORT=dat;                                                                                                                                                                         //把數據送到P口
  23.         delay_lcd(1);                                                                                                                                                              //當晶振較高時加延時
  24.         WRIT=1;                                                                                                                                                                                //關寫
  25.         CE=1;                                                                                                                                                                                  //關使能
  26. }
  27. //*****************************************************************************************
  28. //功能：寫命令函數
  29. //*****************************************************************************************
  30. void write_com(uchar com)
  31. {
  32.         CD=1;                                                                                                                                                                                                    //命令
  33.         CE=0;
  34.         WRIT=0;
  35.         DATA_PORT=com;
  36.         delay_lcd(1);                                                                                                                                                                   //當晶振較高時加延時
  37.         WRIT=1;
  38.         CE=1;
  39. }
  40. //*****************************************************************************************
  41. //功能：LM4229初始化函數
  42. //*****************************************************************************************
  43. void lcd_init(void)
  44. {
  45. //         FS1 = 0;                                                                                                                                                                                        //fs1管腳高電平時表示字體為8*6;低電平時為8*8
  46. //        MD2 = 0;
  47. //        HALT = 0;
  48.         write_data(0);
  49.         write_data(0);                                                                                                                                                //圖形首地址
  50.         write_com(0x42);                                                                                                                                                     //圖形首地址設置
  51.         write_data(30);
  52.         write_data(0);
  53.         write_com(0x43);                                                                                                                                                     //圖形區域設置
  54.         write_com(0x80);                                                                                                                                                     //設置為OR模式
  55.         write_com(0x9a);                                                                                                                                                                //關閉文本顯示,開圖形顯示
  56. }
  57. //*****************************************************************************************
  58. //功能：指定位置、長度清屏
  59. //*****************************************************************************************
  60. void clr_lcd(uchar x,uchar y,uint length)
  61. {
  62.         uint i,place;
  63.
  64.         place=x*30+y;
  65.         write_data(place&0xff);
  66.         write_data(place/256);
  67.         write_com(0x24);                                                                                                                                        //設置
  68.         for(i=0;i<length;i++)
  69.         write_data(0xff);                                                                                                                                  //寫入空格，清屏
  70.         write_com(0xb2);                                                                                                                                               //關閉自動寫
  71. }
  72. //*****************************************************************************************
  73. //功能：指定位置向LCD寫入指定字符
  74. //*****************************************************************************************
  75. void write_lcd(uchar x,uchar y,char *cha)
  76. {
  77.   uint place,i=0;
  78.   uchar length,c1,c2,j,k;
  79.
  80.         for(length=0;cha[length]!=0;length++);
  81.   do
  82.   {
  83.     c1=cha[i];                                                                                                                                                              //取字符串的ASCII碼
  84.     c2=cha[i+1];
  85.     place=x*30+y;
  86.     if(c1<=128)                                                                                                                                                        //小于128為字符，大于128為漢字
  87.     {
  88.                         for(k=0;k<16;++k)                                                                                                                             //字符設置為16*8
  89.       {
  90.         write_data(place&0xff);                                                                                                   //寫入地址高位
  91.         write_data(place/256);                                                                                                    //寫入地址低位
  92.         write_com(0x24);                                                                                                          //地址設置
  93.         write_com(0xb0);                                                                                                          //設置數據自動寫
  94.         write_data(ASC_MSK[(c1-0x20)*16+k]);                                                         //例如：0的ASCII碼為0x30,在ASC_MSK中的位置為0x10*16 ---16字節字碼依次寫入LCD
  95.         write_com(0xb2);                                                                                                                  //自動復位
  96.         place=place+30;
  97.       }
  98.       if(y>28)                                                                                                                                            //y>28時候需要換行
  99.       {
  100.                                 x=x+16;
  101.                                 y=0;
  102.                         }
  103.       else                                                                                                                                                //否則，不換行，繼續寫下一個字符
  104.       {
  105.                                 y++;
  106.                         }
  107.       i++;
  108.     }
  109.     else                                                                                                                                                   //c1大于128為漢字
  110.     {
  111.       for(j=0;j<sizeof(GB_16)/sizeof(GB_16[0]);j++)                          //找到漢字
  112.       {
  113.         if(c1==GB_16[j].Index[0]&&c2==GB_16[j].Index[1])
  114.                                 {
  115.                                         break;                                                                                                                                    //漢字找到則跳出
  116.                                 }
  117.       }
  118.       if(j<sizeof(GB_16)/sizeof(GB_16[0]))                                                           //如果漢字在子碼表內
  119.       {
  120.         for(k=0;k<16;k++)                                                                                                                     //字符設置為16*8
  121.         {
  122.           write_data(place&0xff);                                                                                           //寫入地址高位
  123.           write_data(place/256);                                                                                            //寫入地址低位
  124.           write_com(0x24);                                                                                                  //地址設置
  125.           write_com(0xb0);                                                                                                  //設置數據自動寫
  126.           write_data(GB_16[j].Msk[k*2]);
  127.                                         write_data(GB_16[j].Msk[k*2+1]);                                                                 //16*16,每行2字節
  128.           write_com(0xb2);                                                                                             //自動復位
  129.           place=place+30;                                                                                              //下一行
  130.         }
  131.       }
  132.       else                                                                                                                                                             //沒找到對應漢字則涂黑
  133.       {
  134.         for(k=0;k<16;k++)                                                                                                                     //字符設置為16*8
  135.         {
  136.                                         write_data(place&0xff);                                                                                           //寫入地址高位
  137.           write_data(place/256);                                                                                            //寫入地址低位
  138.           write_com(0x24);                                                                                                  //地址設置
  139.           write_com(0xb0);                                                                                                  //地址設置
  140.           write_data(0xff);
  141.                                         write_data(0xff);
  142.           write_com(0xb2);                                                                                             //自動復位
  143.           place=place+30;                                                                                              //下一行
  144.         }
  145.       }
  146.       if(y>27)                                                                                                                                                              //換行
  147.       {
  148.                                 x+=16;y=0;
  149.                         }
  150.       else                                                                                                                                                                  //不用換行，則下一個字
  151.       {
  152.                                 y+=2;
  153.                         }
  154.       i+=2;
  155.     }
  156.   }
  157.   while(i<length);
  158. }
  159. //--------------------------------------------
  160. ……………………

  162. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

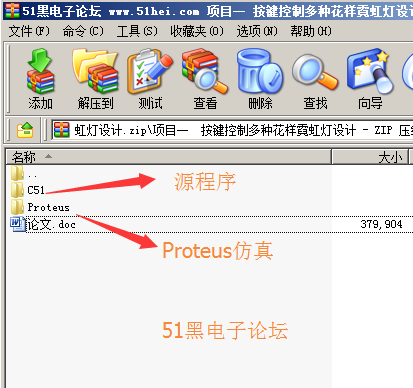

所有資料51hei提供下載:
項目一 按鍵控制多種花樣霓虹燈設計.zip (506.29 KB, 下載次數: 120)
