20位的DA轉換芯片，可以輸出高精度電壓！參考資料中文版
AD5791引腳圖：
下載附件
2018-5-17 03:54 上傳

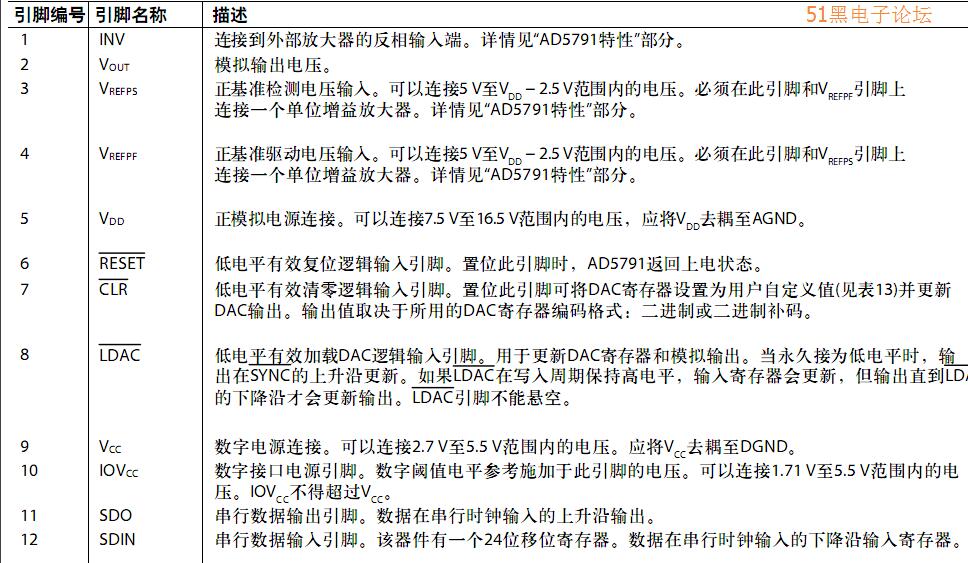

AD5791管腳功能定義：
下載附件
2018-5-17 03:55 上傳
AD5791功能框圖：
下載附件
2018-5-17 03:47 上傳
概述
AD5791是一款單通道、20位、無緩沖電壓輸出DAC，采用最高33 V的雙極性電源供電。正基準電壓輸入范圍為5V至VDD – 2.5V，負基準電壓輸入范圍為VSS+ 2.5 V至0V。相對精度最大值為±1 LSB，保證工作單調性，微分非線性(DNL)最大值為±1 LSB。這款器件采用多功能三線式串行接口，能夠以最高35 MHz的時鐘速率工作，并與標準SPI、QSPI™、MICROWIRE™、DSP接口標準兼容。它內置上電復位電路，確保DAC上電后輸出至0 V并保持已知輸出阻抗?fàn)顟B(tài)，直到對該器
特性
分辨率：1ppm
積分非線性(INL)：1ppm
噪聲頻譜密度：7.5 nV/
長期線性穩定性：0.19 LSB
溫度漂移：<0.05 ppm/°C
建立時間：1 μs
毛刺脈沖：1 nV-s
工作溫度范圍：−40°C至+125°C
20引腳TSSOP封裝
寬電源電壓范圍：最高達±16.5 V
35 MHz施密特觸發數字接口
1.8 V兼容數字接口
應用
醫療儀器
測試與測量
工業控制
高端科學和航空航天儀器
下載附件
2018-5-17 03:54 上傳
完整的AD5791 pdf格式中文手冊文檔51黑下載地址：
AD5791_cn.pdf
(1015.42 KB, 下載次數: 22)
