我是用的51單片機，傳感器用的夏普粉塵傳感器GP2Y1010AU0F，AD0832，LCD1602我一開始在網上找的電路圖和程序，然后再proteus做的仿真，是可以出結果的,但因?yàn)槔蠋熞笪覀冇蒙a(chǎn)實習的板子，所以我把電路圖按照生產實習那個重新做的，就是一些地方的接口變了，然后復位電路變了。然后我把之前那個程序最上面定義的接口改了，別的沒動，仿真LCD就沒有數字了
這是我的畢業設計，很急，我C語言真的一點不會，出不來結果，求大神幫幫忙，看看我的程序怎么改。
我附上我的原圖，現在的圖，和現在的程序。
#include <reg52.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char //宏定義
sbit RS=P3^7;//液晶接口
sbit EN=P2^7;
sbit LED = P3^4;//粉塵傳感器控制接口
sbit ADCS = P1^3;//AD0832接口
sbit ADCLK =P1^0;
sbit ADDI = P1^1;
sbit ADDO = P1^1;
sbit SET= P2^0;//按鍵接口
sbit ADD= P2^1;
sbit DEC= P2^2;
sbit BEEP=P2^4;//蜂鳴器接口
uchar set_st;
uchar tab[5];
uint DUST_SET=150; //固體顆粒的閾值
//bit shanshuo_st; //閃爍間隔標志
bit beep_st; //蜂鳴器間隔標志
uchar x=4; //計數器
//定義標識
uchar FlagStart = 0;
float DUST_Value;
uint DUST;
uchar num=0;
uchar mm;
uchar abc;
uchar ADC_Get[10]={0}; //定義AD采樣數組
uchar str[5]={0};
/*****初始化定時器0*****/
void InitTimer(void)
{
TMOD = 0x01;
TL0 = (65536-10000)/256; //定時10ms
TH0 = (65536-10000)%256;
TR0 = 1;
ET0 = 1;
EA = 1;
}
/*************************lcd1602程序**************************/
void delay1ms(uint ms)//延時1毫秒
{
uint i,j;
for(i=0;i<ms;i++)
for(j=0;j<100;j++);
}
void wr_com(uchar com)//寫指令//
{
delay1ms(1);
RS=0;
// RW=0;
EN=0;
P0=com;
delay1ms(1);
EN=1;
delay1ms(1);
EN=0;
}
void wr_dat(uchar dat)//寫數據//
{
delay1ms(1);;
RS=1;
// RW=0;
EN=0;
P0=dat;
delay1ms(1);
EN=1;
delay1ms(1);
EN=0;
}
/*****************************液晶初始化
*********************************************/
void lcd_init()//初始化設置//
{
delay1ms(15);
wr_com(0x38);
delay1ms(5);
wr_com(0x01);
delay1ms(5);
wr_com(0x06);
delay1ms(5);
wr_com(0x0c);
delay1ms(5);
wr_com(0x80);
wr_dat('P');//
wr_com(0x81);
wr_dat('M');//:
wr_com(0x82);
wr_dat('2');//
wr_com(0x83);
wr_dat('.');//:
wr_com(0x84);
wr_dat('5');//:
wr_com(0x85);
wr_dat(':');
wr_com(0x8b);
wr_dat('m');
wr_com(0x8c);
wr_dat('g');
wr_com(0x8d);
wr_dat('/');
wr_com(0x8e);
wr_dat('m');
wr_com(0x8f);
wr_dat('3');
/////////////////////////////////////
wr_com(0xc0);
wr_dat('A');
wr_com(0xc1);
wr_dat('l');
wr_com(0xc2);
wr_dat('a');
wr_com(0xc3);
wr_dat('r');
wr_com(0xc4);
wr_dat('m');
wr_com(0xc5);
wr_dat(':');
wr_com(0xcb);
wr_dat('m');
wr_com(0xcc);
wr_dat('g');
wr_com(0xcd);
wr_dat('/');
wr_com(0xce);
wr_dat('m');
wr_com(0xcf);
wr_dat('3');
}
/*****************顯示函數******************************/
void disp(unsigned int Data)//PM2.5值顯示
{
uint Temp;
Temp=Data%10000;
str[0]=Temp/1000+0x30; //千位
Temp%=1000;
str[1]='.';
str[2]=Temp/100+0x30; //百位
Temp%=100;
str[3]=Temp/10+0x30; //十位
str[4]=Temp%10+0x30; //個位
wr_com(0x86);
wr_dat(str[0]);
wr_com(0x87);
wr_dat(str[1]);
wr_com(0x88);
wr_dat(str[2]);
wr_com(0x89);
wr_dat(str[3]);
wr_com(0x8a);
wr_dat(str[4]);
}
/************************報警值顯示************************************/
void baojing()
{
wr_com(0xc6);
wr_dat(tab[0]+0x30);
wr_com(0xc7);
wr_dat(tab[1]);
wr_com(0xc8);
wr_dat(tab[2]+0x30);
wr_com(0xc9);
wr_dat(tab[3]+0x30);
wr_com(0xca);
wr_dat(tab[4]+0x30);
}
/*****延時子程序*****/
void Delay(uint num)
{
while( --num );
}
/**************************按鍵檢測
*******************************************/
void checkkey()
{
if(SET==0)
{
Delay(2000);
do{}while(SET==0);
set_st++;
if(set_st>1)set_st=0;
}
if(set_st==0)
{
}
else if(set_st==1)
{
if(DEC==0)
{
Delay(2000);
do{}while(DEC==0);
if(DUST_SET>0)DUST_SET--;
if(DUST_SET==0)DUST_SET=0;
}
if(ADD==0)
{
Delay(2000);
do{}while(ADD==0);
DUST_SET++;
if(DUST_SET>800)DUST_SET=800;
}
}
tab[0]=DUST_SET/1000;
tab[1]='.';
tab[2]=DUST_SET%1000/100;
tab[3]=DUST_SET%100/10;
tab[4]=DUST_SET%10;
}
/*****報警子程序*****/
void Alarm()
{
if(x>=10){beep_st=~beep_st;x=0;}
if(DUST>DUST_SET&&beep_st==1)BEEP=0;
else BEEP=1;
// if(DUST>0&&DUST<100){LED2=0;LED3=1;LED4=1;}
// if(DUST>=10&&DUST<300){LED2=1;LED3=0;LED4=1;}
// if(DUST>=300){LED2=1;LED3=1;LED4=0;}
}
/**************************AD0832轉換程序
***********************************************/
uchar ADC0832(bit mode,bit channel) //AD轉換，返回結果
{
uchar i,dat,ndat;
ADCS = 0;//拉低CS端
_nop_();
_nop_();
ADDI = 1; //第1個下降沿為高電平
ADCLK = 1;//拉高CLK端
_nop_();
_nop_();
ADCLK = 0;//拉低CLK端,形成下降沿1
_nop_();
_nop_();
ADDI = mode; //低電平為差分模式，高電平為單通道模式。
ADCLK = 1;//拉高CLK端
_nop_();
_nop_();
ADCLK = 0;//拉低CLK端,形成下降沿2
_nop_();
_nop_();
ADDI = channel; //低電平為CH0，高電平為CH1
ADCLK = 1;//拉高CLK端
_nop_();
_nop_();
ADCLK = 0;//拉低CLK端,形成下降沿3
ADDI = 1;//控制命令結束(經試驗必需)
dat = 0;
//下面開始讀取轉換后的數據，從最高位開始依次輸出（D7~D0）
for(i = 0;i < 8;i++)
{
dat <<= 1;
ADCLK=1;//拉高時鐘端
_nop_();
_nop_();
ADCLK=0;//拉低時鐘端形成一次時鐘脈沖
_nop_();
_nop_();
dat |= ADDO;
}
ndat = 0; //記錄D0
if(ADDO == 1)
ndat |= 0x80;
//下面開始繼續讀取反序的數據（從D1到D7）
for(i = 0;i < 7;i++)
{
ndat >>= 1;
ADCLK = 1;//拉高時鐘端
_nop_();
_nop_();
ADCLK=0;//拉低時鐘端形成一次時鐘脈沖
_nop_();
_nop_();
if(ADDO==1)
ndat |= 0x80;
}
ADCS=1;//拉高CS端,結束轉換
ADCLK=0;//拉低CLK端
ADDI=1;//拉高數據端,回到初始狀態
if(dat==ndat)
return(dat);
else
return 0;
}
/*****定時器0中斷服務程序*****/
void timer0(void) interrupt 1
{
uint j;
TL0 = (65536-10000)/256; //定時10ms
TH0 = (65536-10000)%256;
LED=1; //開啟傳感器的ＬＥＤ
x++;
for (j=0;j<30;j++); //0.28ms //延時0.28ms
abc=ADC0832(1,0); //開啟ADC采集
FlagStart=1;
TR0 = 0; //先關閉定時器0
EA = 0;
LED=0;//關閉傳感器LED
}
//中值濾波
//算法：先進行排序，然后將數組的中間值作為當前值返回。
uchar Error_Correct(uchar *str,uchar num)
{
unsigned char i=0;
unsigned char j=0;
unsigned char Temp=0;
//排序
for(i=0;i<num-1;i++)
{
for(j=i+1;j<num;j++)
{
if(str[i]<str[j])
{
Temp=str[i];
str[i]=str[j];
str[j]=Temp;
}
}
}
//去除誤差，取中間值
return str[num/2];
}
/*****主函數*****/
void main(void)
{
InitTimer(); //初始化定時器
BEEP=1;
lcd_init();//初始化顯示
delay1ms(500);
while(1)
{
checkkey();//按鍵檢測
if(set_st==0)
{
//wr_com(0x0c);
if(FlagStart==1) //1次數據采集完成
{
num++;
ADC_Get[num]=abc;
if(num>9)
{
num=0;
// DUST=Error_Correct(ADC_Get,10); //求取10次AD采樣的值
// DUST_Value=(DUST/256.0)*5000; //轉化成電壓值MV
// DUST_Value=DUST_Value*0.17-100; //固體懸浮顆粒濃度計算 Y=0.17*X-0.1 X--采樣電壓V
DUST=Error_Correct(ADC_Get,10);
DUST_Value=(DUST/256.0)*5;//轉化成電壓值
DUST_Value=(DUST_Value*0.17-0.1)*1000;//固體懸浮顆粒濃度計
if(DUST_Value<0) DUST_Value=0;
if(DUST_Value>760) DUST_Value=760; //限位
DUST=(uint)DUST_Value;
}
TL0 = (65536-10000)/256;
TH0 = (65536-10000)%256;
TR0 = 1; //開啟定時器0
EA = 1;
FlagStart=0;
}
Alarm(); //報警檢測
}
disp(DUST);//顯示粉塵濃度值
baojing();//顯示報警值
if(set_st==1)//報警值閃動
{
// wr_com(0xca);
// wr_com(0x0d);
// delay1ms(150);
}
}
}
|
-

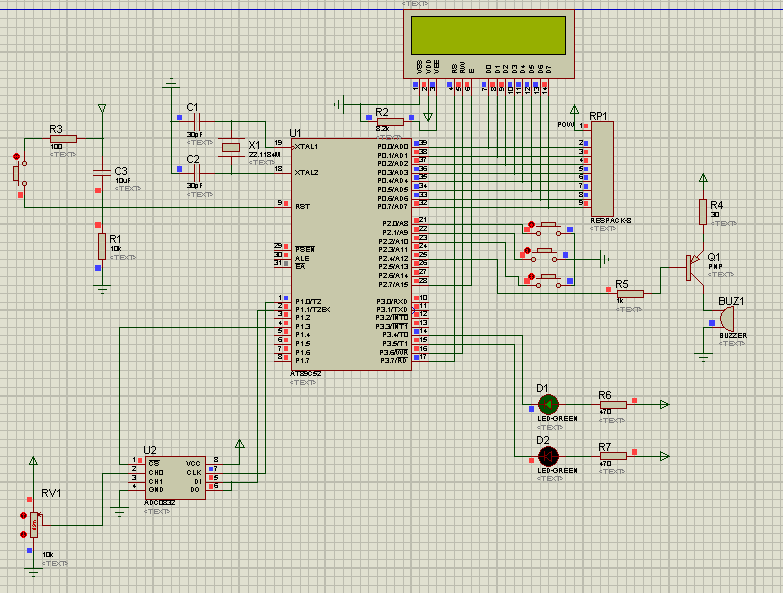

原圖仿真
-

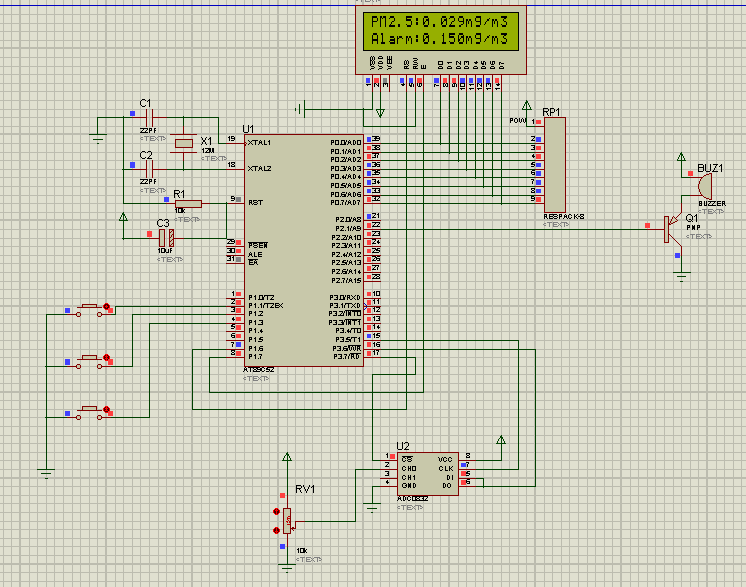

現在的圖仿真
|
