讓假冒的單結場效應管JFET現出原形

ID:283954 · 發表于 2018-5-24 03:08

本帖最后由 dalaoshi 于 2018-5-24 03:32 編輯

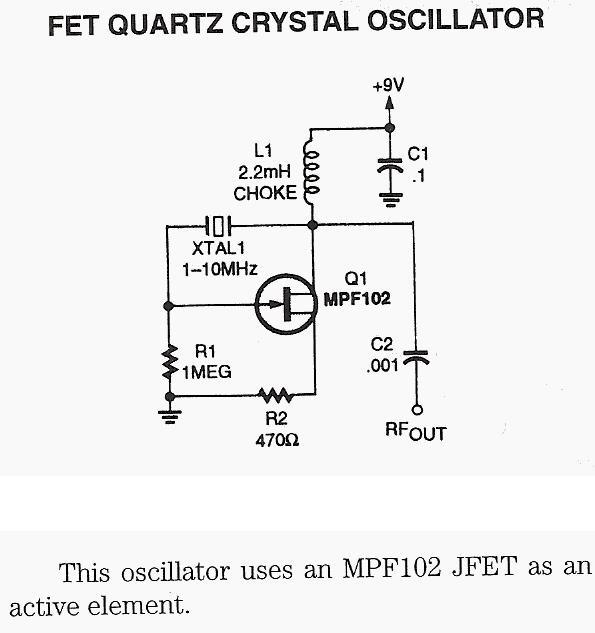

學完了RC,LC，CRYSTAL三種振蕩器的線路后，心中還留下個遺憾，為何那個使用場效應管的振蕩器我試了一整天都無法起振呢？
FET QUARTZ CRYSTAL OSCILLATOR.jpg

電路圖已經看了很多遍，換上至少四粒的mpf-102，始終沒有動靜，一度還懷疑電路是假的，原本也不想詳細看看FET的特性表，為了找出真相，只能找來硬啃了，原來這JFET的漏極（DRAIN) 接正，源極接負是通的，在柵極接上比源極還負的電，D和S就會不通，工作原理與普通三極管是完全不同的，我根據這個說法用電表量我那些從網店買的MPF102, 完全不是那回事，更像是一枚npn晶體管，干脆，插入電表的晶體管測量管，嘩！放大率達到接近500，那是我從未曾擁有的好NPN晶體管呢！為了驗明正身，必須用一個最典型的晶體管放大電路來測試，兩下子就焊好了：

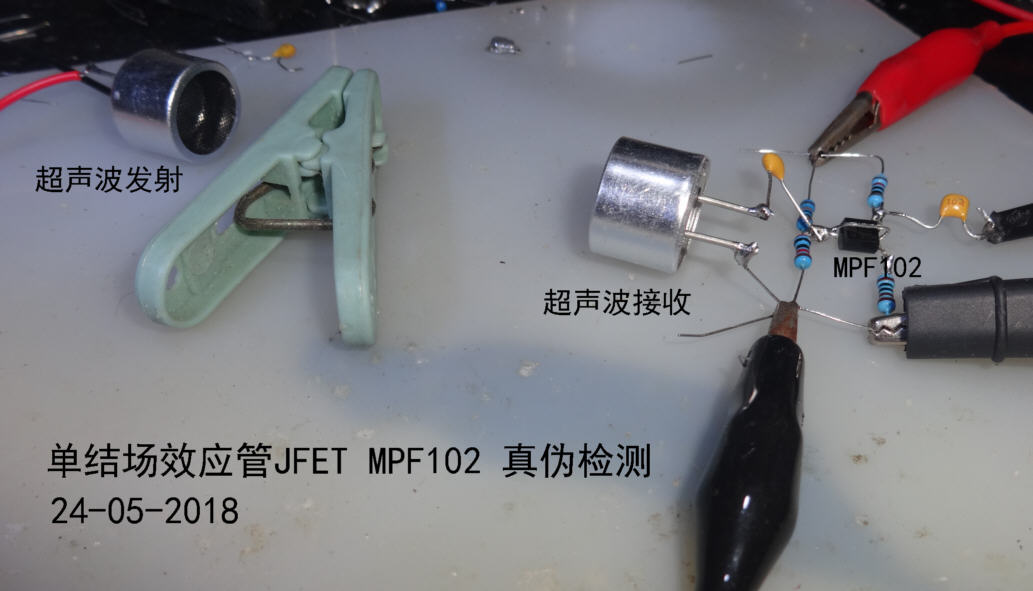

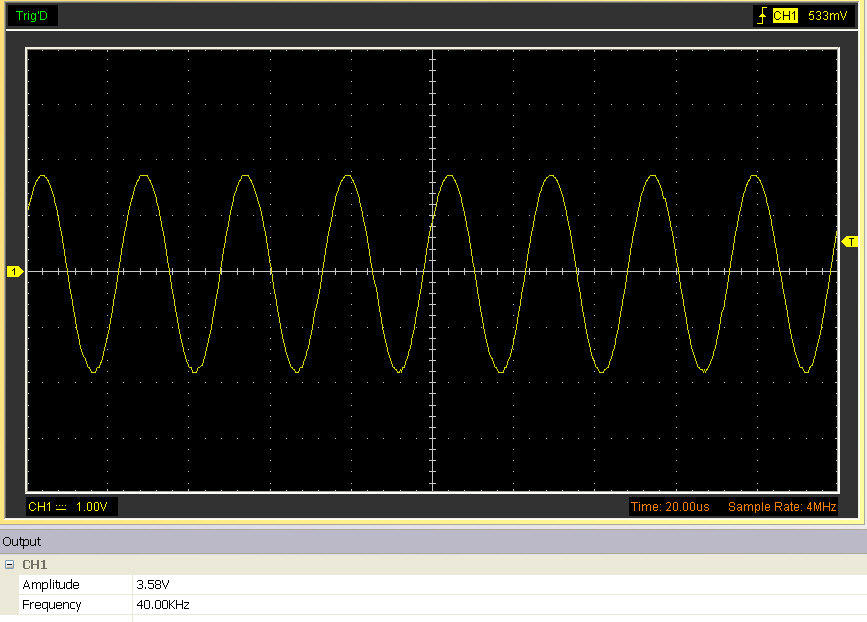

剛好我正在試驗超聲波，有做好的40K超聲波發生器，而且是純正弦波的，就用這焊好的放大器當超聲波接收器看看，哇！訊號太大了，變成方波了，只好在兩者之間放些遮擋物降低訊號，接收到的竟然是完美的正弦波�。�

天�。∮姓l(shuí)會相信場效應管也能扮演NPN的角色把訊號放大得如此完美呢？這肯定是個假的啦！我買了10粒，花掉13元，可4塊錢能買100粒2N3904呢，

典型的JFET放大電路：

典型的NPN放大電路：

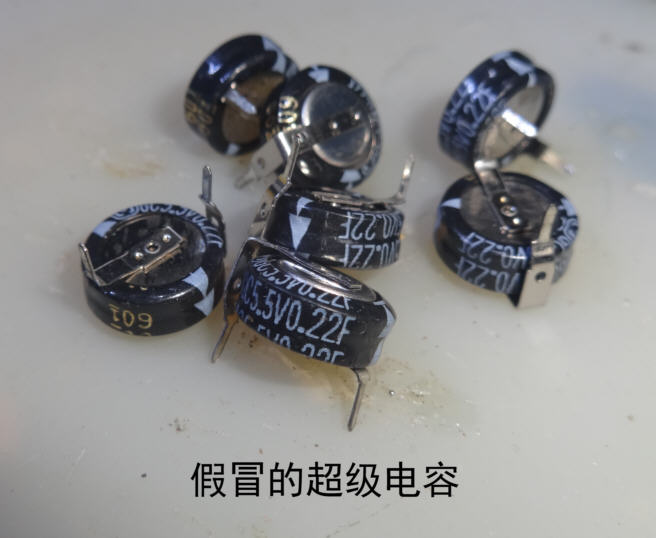

肯定是有無良商人又用砂紙磨掉原來字樣另外刻上的。零件供應商可能也是受害者，因?yàn)樗麄儾豢赡苊糠N零件都去測試的，不久以前也買過10粒假的超級電容，用電表量最多是10uF,與0.22F差萬倍呢：

這假電容我曾與賣方溝通了幾次，希望不會害到其他購買者，對方就是不愿意自己用電表量一下，從此那店就在我的購買名單上消失了。

等我買到真的JFET,再把JFET振蕩電路給焊出來試試，但真的JFET有嗎？

結語：業余學電子困難本來就不少，如果加上買到假零件，屢試不成，會打擊到信心，如果大家有遇到假零件，最好要互相通報一下，失錢事小，若因此影響學習熱忱，是天大損失哦。

ID:282850 · 發表于 2018-5-24 15:17

建議買國產的老舊JFET，如3DJ6、3DJ8等。我手上有幾粒備用，但一直沒有應用。另外你不如找個NMOS電路試試，我沒用研究過NMOS的振蕩電路，但NMOS管好測試真假，也很好找。

ID:283954 · 發表于 2018-5-25 22:01

f556 發表于 2018-5-24 15:17
建議買國產的老舊JFET，如3DJ6、3DJ8等。我手上有幾粒備用，但一直沒有應用。另外你不如找個NMOS電路試試， ...

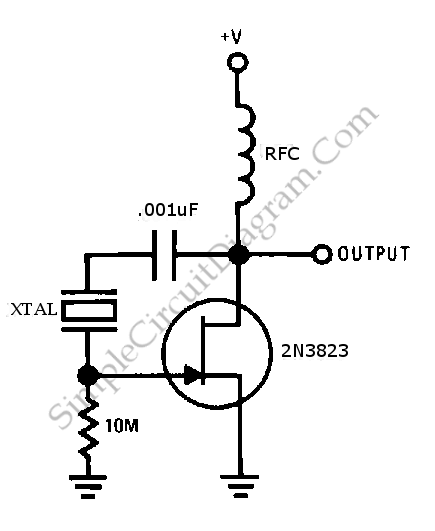

謝謝你的指教，原來我看到的那些一3開頭的是老舊FET啊，我搜尋了半天，只找到了這樣一個用mosfet的振蕩電路：

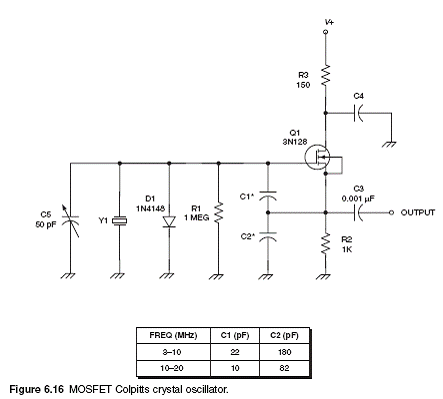

拿了個2n7000就焊起來，再看清楚原來是3n128, 當然振不起來，查了一下才知道是兩個柵極的mosFET，特性與JFET接近，平時DS是閉路的，而2N7000是叫增強型mosfet, 平常DS是開路的，這電路如果用國產老舊FET應該能振起來，不過這些FET相當貴，要3-5元，所以我又買了2n3819來試看。

想把這線路給做出來是想熟悉一下JFET，看看這樣的振蕩器能否在40k-500k振蕩。

ID:318175 · 發表于 2018-5-25 22:34

受益匪淺，感謝分享

ID:283954 · 發表于 2018-6-6 03:38

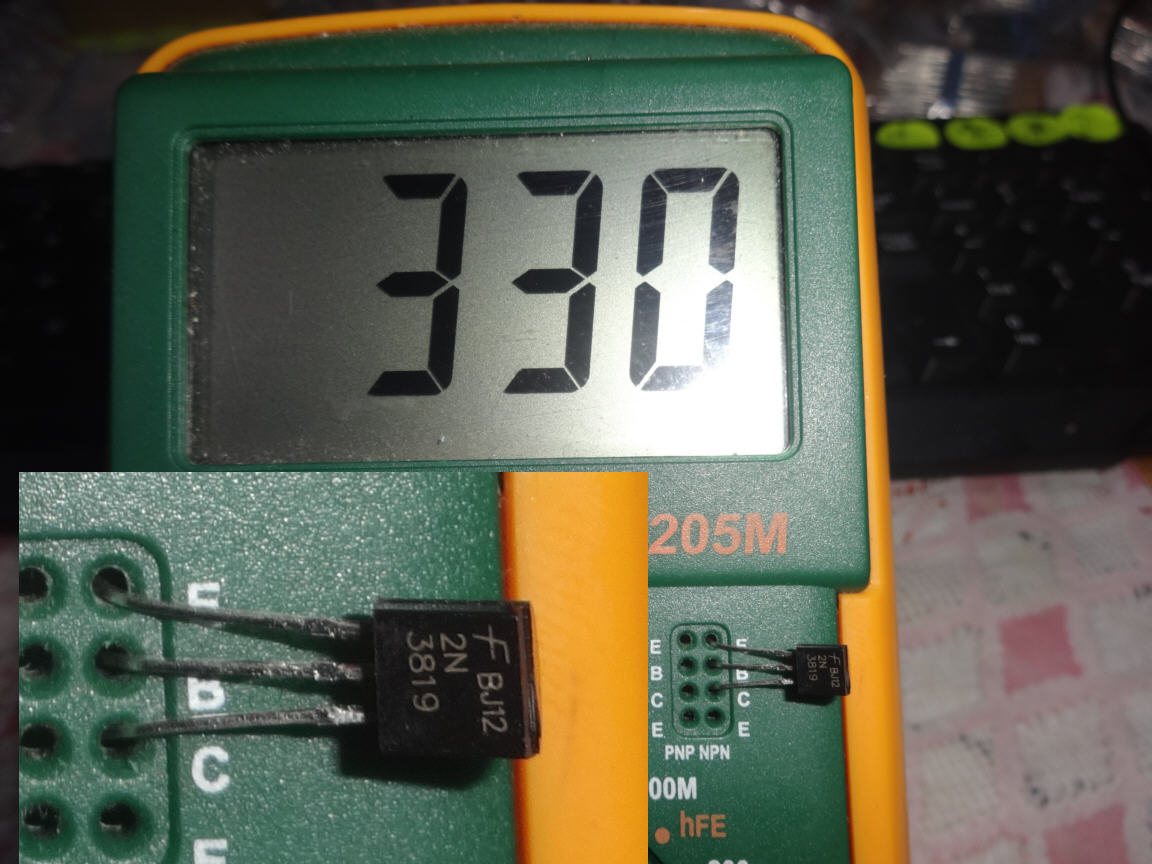

今天從什么寶買的25粒 2N3819 JFET 到了，一看又是與上次買的MP102一樣的散裝三個腳平平的，知道是兇多吉少了，就插入萬用表的晶體管測試洞量了一下，HFE是330，不用或了，肯定又是用NPN管假冒JFET了，想不到假冒元件如此泛濫，上谷歌一查Fate JFET ，原來國外已經鬧了很多年，有個洋人答應要做一個含JFET的功放器，卻做不出來，原來是因?yàn)橘I到假的JFET，還說是哪里非常有信譽的零件商買的，看來受災面積很大了，有一些英文論壇都在討論假元件的問題，唉�？磥磉€是收起對jfet的好奇，我這損失要太小了，國內有人開發了用ADXXX運算電路的板，調試完畢后量產，卻買到用LMXXX假冒的ADXXX, 工程師調試到差點精神崩潰，送去專門用顯微鏡看的部門看，才發現真相，所以啊，以后業余完電子調試不出來不要太盲干，得先懷疑是否用上假元件哦。

晚安！

ID:283954 · 發表于 2018-6-8 01:17

買到兩次假的JFET單結晶體管后，看到有SOT23封裝的2N4391 JFET, 叫MMBF4391LT1G, 心想可能假冒還沒有燒到SOT23這個領域吧，于是又買了50粒，相當便宜，每粒就0.6元, 問題是這么小要如何空中焊接呢？還好我有廢棄的底板，上面有用到SOT23的元件，就焊在上面用細線焊接出來測試了。

首先最想知道的這是否是真的JFET，根據我看過的資料，JFET在柵極G沒有接上任何東西的時候，漏極D和源極S是通的，用萬用電表一量果然是通的，再把電表的探針紅黑對調一量，還是通的，果然不是NPN三極管，接著就依照網上很多說明說的那樣，把可調電源的正接到源極S，負電接到刪極G，調整電壓，當電壓上升到2V以上是，萬用表顯示的電阻開始增加，到了5V就差不多無窮大了，果然是貨真價實的JFET。

接著是要解決一個問題，從網上的資料看，說JFET的DS像個可調電阻，卻不肯定究竟這是不是雙向的，無極性的，這下可以自己知道答案了，把電表的紅黑探針對調來對調去，表現出來的特性是一樣的，果然DS是無極性的寶貝。

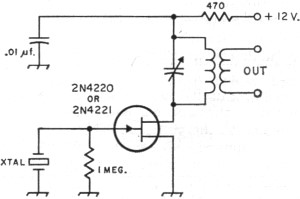

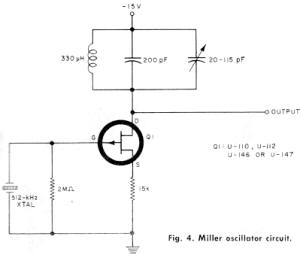

接著就得焊?jìng)€(gè)線路來測試，心儀已久的JFET振蕩器，被假JFET害到永遠試不出的線路：

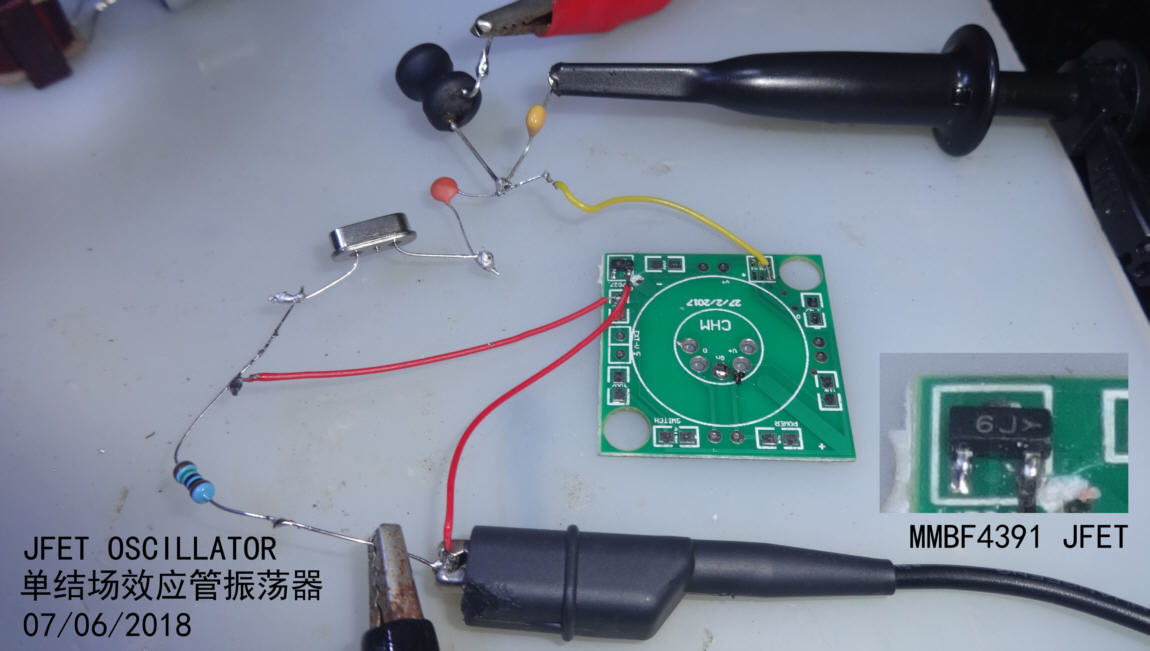

焊接后是這個樣子：

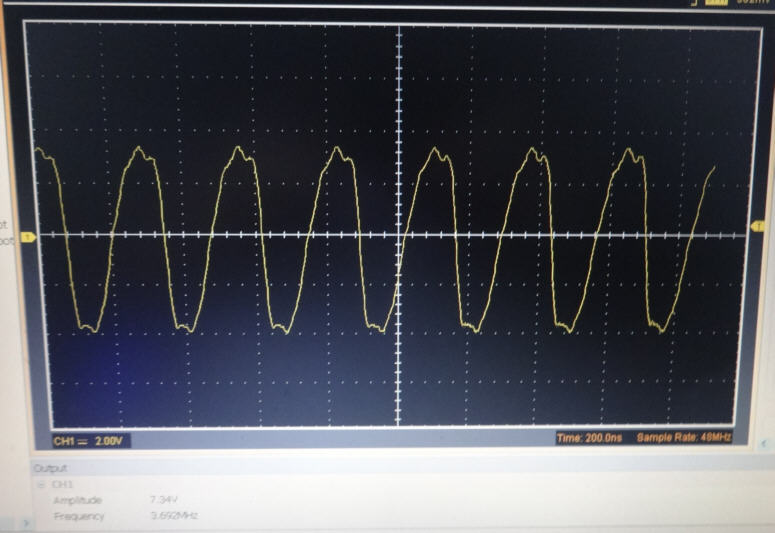

用3.6M的晶振，非常容易起振，輸出電壓比電源還高，但波形不很理想：

不過并沒有什么可以調整的元件值，后來?yè)Q上11.0592M 的晶振也能起振，波形就很理想了，接著還是那個疑問，究竟能不能在500KHZ 起振��？換上了新買的500KHZ陶振后，沒有動靜，把電壓調上調下，到了14V也沒有起振，忽然看到電流表指數特高，趕快把電壓調低，電流下來之后再也上不去了,原來這JFET已經完了，看了下線路才知道，當電路不起振時，線圈的電阻很低，而沒有任何限流電阻，電流就很大，達到700MA, 只能忍受30MA的JFET就這樣烈火焚身犧牲了，還好我還有49粒JFET，因?yàn)槟橇　奚腏FET，都被證明是堂堂正正的JFET了。

后來翻查了網上線路，這才發現原來這個線路的那個470R的電阻就是為了防止JFET燒毀的，可見每個線路都是珍貴的，都是前人經驗的累積，乘無良的造假騙子還沒有時間造假SOT封裝的JFET前，得趕快買多一些來收藏了。


ID:137736 · 發表于 2018-6-30 17:30

少量從駐極體話筒里拆

ID:165731 · 發表于 2018-7-24 15:42

經驗都是花錢買來的，古人誠不欺我

ID:137736 · 發表于 2022-7-26 13:18

從住極體話筒里拆

ID:194654 · 發表于 2022-7-27 09:28

學習了，這個假冒偽劣元件真是害人匪淺啊

ID:468878 · 發表于 2022-8-4 08:51

我以前焊功放，問老板JFT的DS極怎么分的，結果被他鄙視了

ID:88606 · 發表于 2022-8-5 17:25

激光打的標，跟本看不出來打磨過！

ID:576203 · 發表于 2022-12-19 16:10

不是打磨的，只有高價值芯片才值得上機器打磨一次，這種假管子是有廠家批量生產的，批量采購訂做的白板，我們叫沒打標的芯片或者管子白板，回去激光打標，想打什么打什么
