這是一個關于用手機APP通過ESP8266模塊將控制指令發送給單片機，進而控制繼電器吸合斷開的課程設計。
1>壓縮包里包含開發的手機APP等相關軟件工具；
2>ESP8266的用戶手冊，入門調試指導，
AT指令集，AT指令使用示例以及ESP8266模塊的啟動文檔；
3>控制原理圖；
4>app及ESP8266的配置及使用
下載附件
2018-5-29 01:57 上傳
全部資料51hei下載地址：
5V WiFi繼電器模塊.rar
(13 MB, 下載次數: 407)
2018-5-28 21:04 上傳
點擊文件名下載附件
手機wifi控制 下載積分: 黑幣 -5
5V WIFI繼電器模塊
ESP8266 5V WiFi繼電器 物聯網 智能家居 手機APP遙控開關
5V WiFi繼電器模塊搭載ESP8266 WiFi模組和微控制器，可通過手機APP向模塊發送串口指令實現在局域網內對繼電器進行無線控制。 板載ESP8266 WIFI模組，AP模式下可同時連接5個client； 模塊具備兩種工作方式：1、手機搭載在WiFi模組上；2、手機與WiFI模組 搭載在同一路由器上，通過手機APP來控制繼電器； 傳輸距離：1、空曠環境下，手機搭載在WIFI模組上時最大傳輸距離400m； - 當WiFI模組和手機同時搭載在路由器上時傳輸距離依路由器的信號強
弱而定； 板載5V,10A/250V AC 10A/30V DC繼電器，可連續吸合10萬次； 模塊具有二極管瀉流保護，響應時間短； 模塊波特率：9600,8,1,0,0。 三、 硬件介紹和說明 板子尺寸：45*28mm 板子功能說明： IN+、IN-：5V電源輸入； TX、RX、GND：串口調試引腳； 使用方法介紹： - 板載的ESP8266 WIFI模組有三種工作模式：STA(客戶端)、AP(熱點)、STA+AP（客戶端+熱點），根據模塊的工作方式來相應的選擇WIFI模組的工作模式。

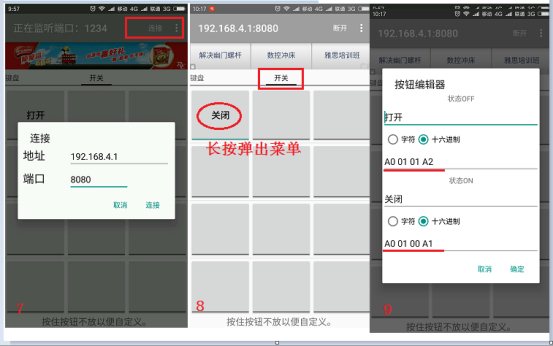

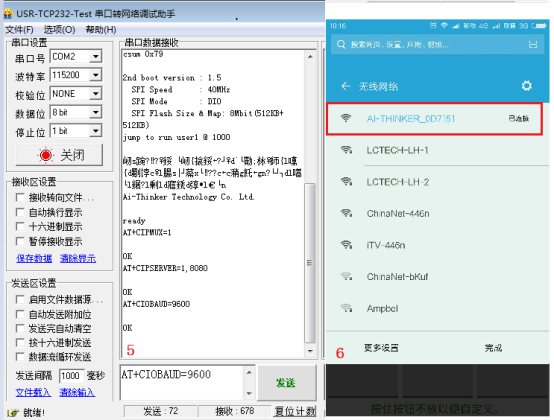

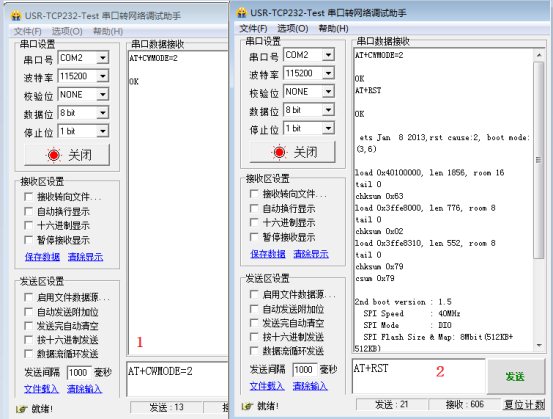

2、模塊使用前需用串口調試軟件和USB轉TTL模塊發送串口指令對WIFI模組進行配置，USB轉TTL模塊的RX、TX、GND腳分別接模塊上的TX、RX、GND引腳（ESP8266模組的默認波特率一般為115200或9600，為115200時需先發送AT+CIOBAUD=9600將波特率設置成9600，否則繼電器不能被正確控制），IN+、IN-接5V電源。 3、配置完成后（注意5V電源不能拔掉，因?yàn)閃IFI模組的部分參數斷電后不能保存）在安卓手機上安裝“TCP連接”APP，打開后點“連接”，輸入IP地址和端口號，點“連接”，再點界面中的“開關”，長按界面中的灰色方塊來添加串口指令，輸入指令的名稱和內容（指令內容為A00101A2時打開繼電器；指令內容為A00100A1時關閉繼電器）并選擇以十六進制的形式發送，之后點擊相應的方塊就可以控制繼電器的開關了，其中WIFI模組的具體配置方法如下： 工作方式一：手機搭載在WiFi模組上時按以下順序發送指令： 1、AT+CWMODE=2，即選擇AP模式； 2、AT+RST,復位； 3、AT+CIPMUX=1，開啟多連接； 4、AT+CIPSERVER=1,8080，配置TCP服務器，設置端口號； 5、AT+CIOBAUD=9600將波特率設置成9600.（因?yàn)槔^電器控制芯片工作在波特率9600） 6、AT+CIFSR，查看AP模式下的IP地址，比如：APIP,"192.168.4.1"； 7、手機連接名稱以AI-THINKER或ESP8266開頭的WIFI信號； 8、在“TCP連接”APP里輸入地址和端口，比如192.168.4.1和8080； 9、點擊相應的灰色方塊即可控制繼電器。 工作方式二：手機與WiFI模組同時搭載在同一路由器上時按以下順序發送指令： 1、AT+CWMODE=1，即選擇STA模式； 2、AT+RST,復位； 3、AT+CWLAP，列出附近可用的WIFI； 4、AT+CWJAP=<ssid>,<password> ，讓W(xué)iFi模組連接路由器，其中ssid 和password為WIFI名稱和密碼，比如：AT+CWJAP="TP-LINK","123456"； 5、AT+CIPMUX=1，開啟多連接； 6、AT+CIPSERVER=1,8080，配置TCP服務器，設置端口號； 7、AT+CIFSR，查看STA模式下的IP地址，比如：STAIP,"192.168.1.102"； 8、手機連上路由器； 9、在“TCP連接”APP里輸入地址和端口，比如：192.168.1.102和8080； 10、點擊相應的灰色方塊即可控制繼電器。 溫馨提示： 1、WIFI模組的STA+AP模式對以上兩種工作方式均適用。 2、ESP8266模組有超時機制，當手機一段時間內（默認180S）未給模組發送指令時，模組將會把手機踢掉，可在電腦端發送AT+CIPSTO=<time>來修改這一時間（time范圍0-7200），如：AT+CIPSTO=3600。 3、當把模塊上的WIFI模組拔掉，USB轉TTL模塊的RX、TX、GND腳分別接模塊上的RX、TX、GND引腳，IN+、IN-接5V電源，此時模塊可當做一個USB繼電器來用，擴展性強。
|
