單片機基礎PPT課件下載(共8章)細節非常詳細,易懂很罕見

ID:344548 · 發表于 2018-6-4 12:13

給大家分享一些單片機應用的基礎課件！注釋與說明非常詳細，一些比較難懂的寄存器，時序圖都用箭頭標識得很通俗易懂，細節做得這么好的課件很少見的.希望對大家的學習有所幫助.大家下載后慢慢消化吧.

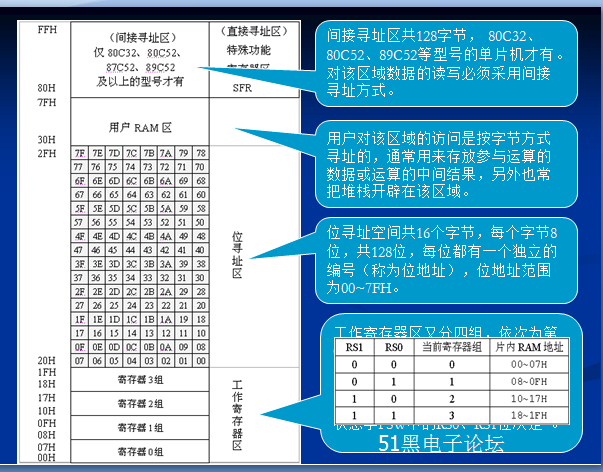

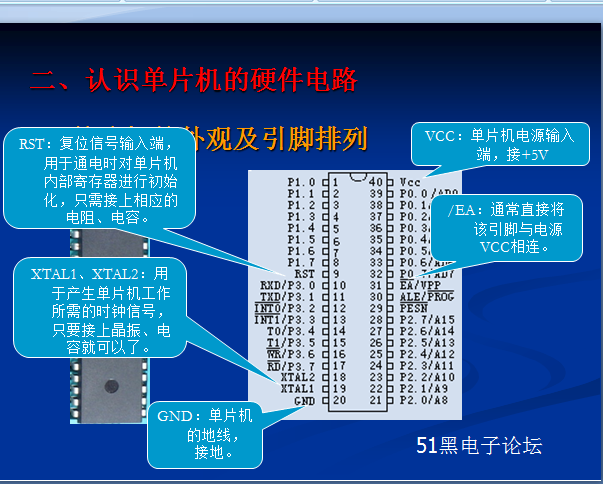

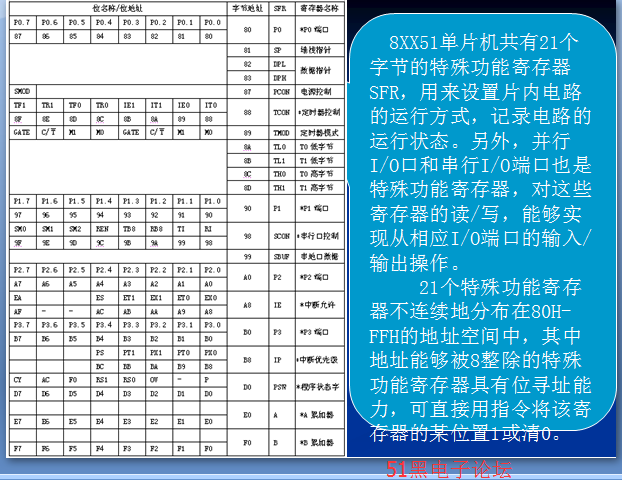

下面是單片機ppt課件的內容截圖（好不好一看就知道）：

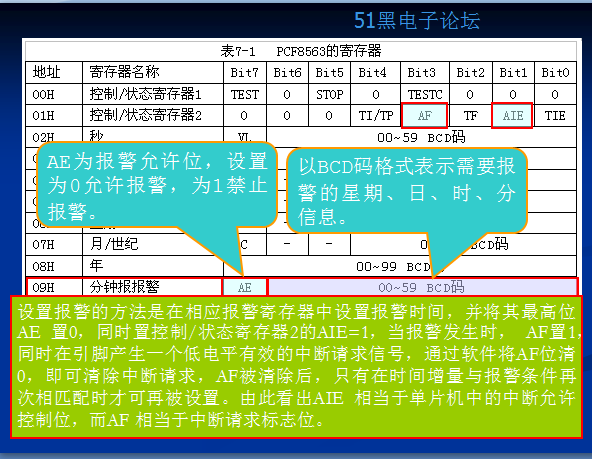

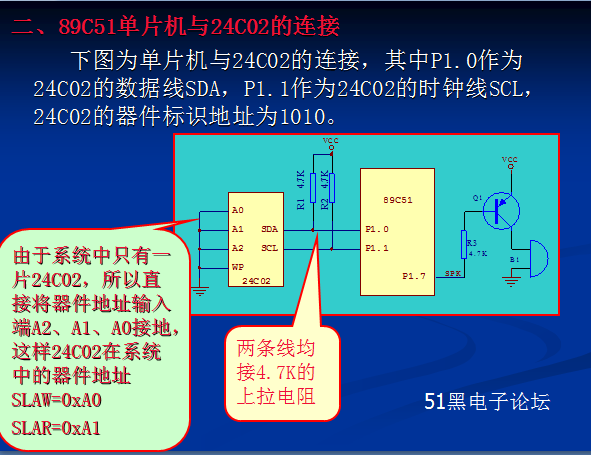

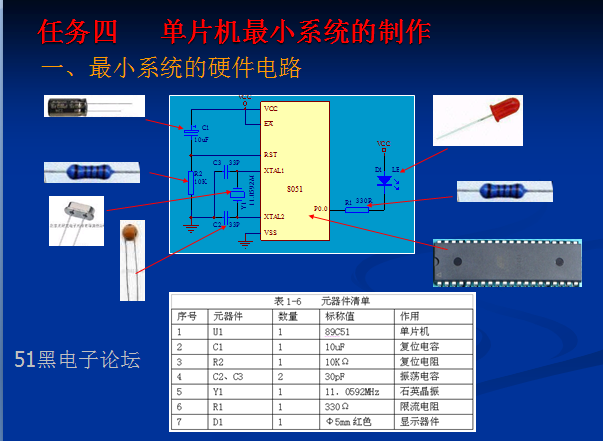

四、調試方法與步驟
1、通電前應仔細檢查線路板上元器件的連線是否正確、焊點之間有無短路等問題。

2、用萬用表測量電源與地線之間的電阻，如果電阻為0或很小，說明有短路現象，應將問題解決后才能加上5V電源。

3、最小系統通電后，如果發光二極管不能按要求閃爍，應檢查RST引腳的狀態，上電或復位按鈕壓下時該引腳應為高電平，復位結束后該引腳應為低電平，如果RST引腳始終為高電平，說明單片機一直處在復位狀態；反之如果在上電或復位時RST引腳不能出現高電平，說明單片機沒有復位。以上兩種情況單片機都無法正常工作，此時應仔細檢查復位電路。

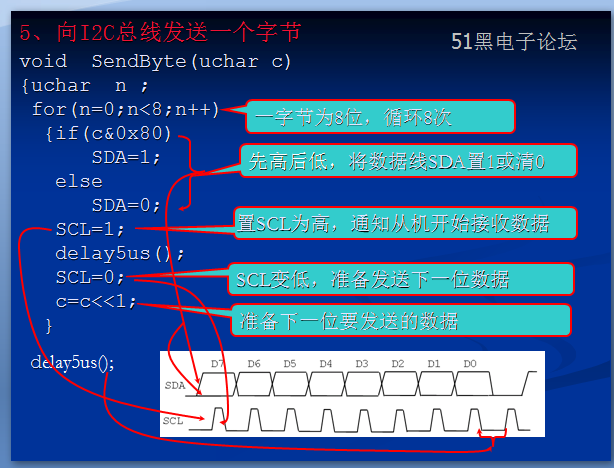

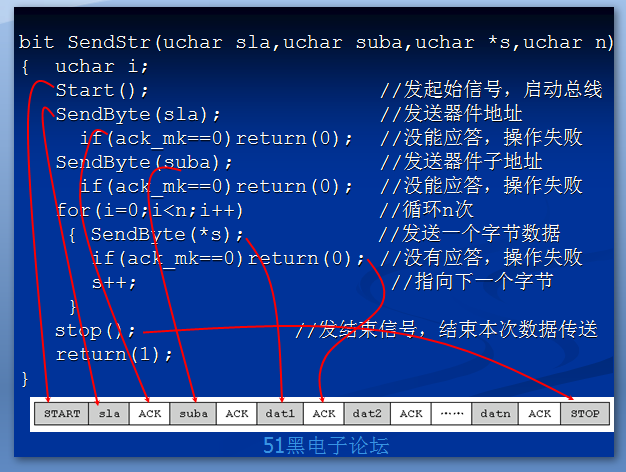

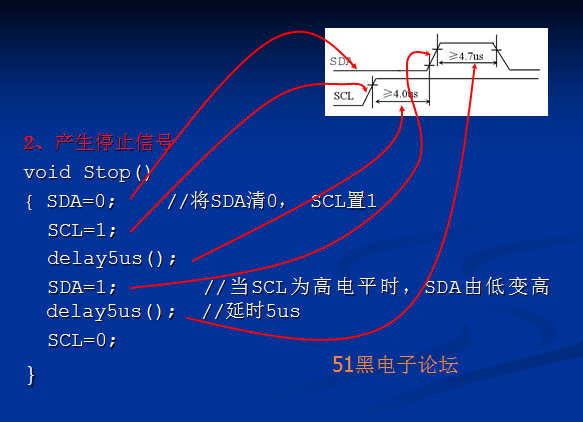

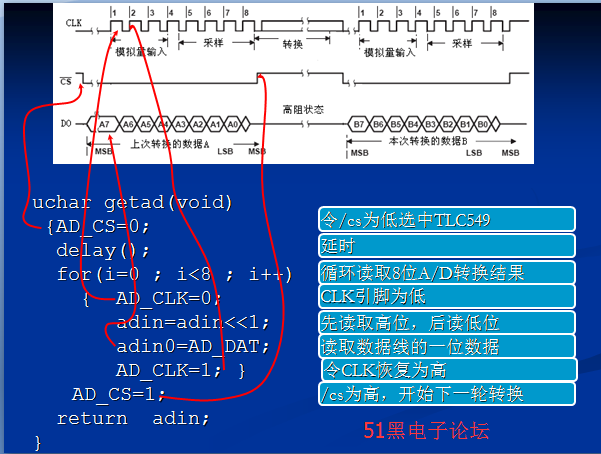

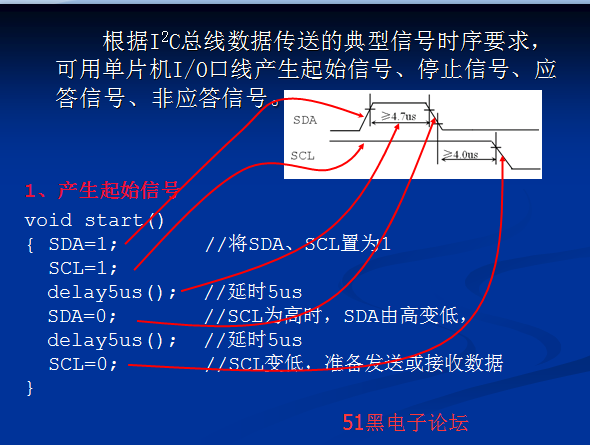

下面是關于單片機接口芯片時序圖的講解：

根據讀入轉換結果的方式,EOC信號與單片機的連接有3種方式：
延時方式：將EOC引腳懸空，啟動A/D轉換后，延時100us后讀入轉換結果。
查詢方式：EOC接單片機的某一端口線，單片機啟動A/D轉換后，不斷查詢其狀態，如果該口線為高，則讀入轉換結果
中斷方式：EOC經非門接到單片機外部中斷輸入腳，作為中斷請求信號向單片機提出中斷請求，單片機在中斷服務程序中讀入轉換結果。

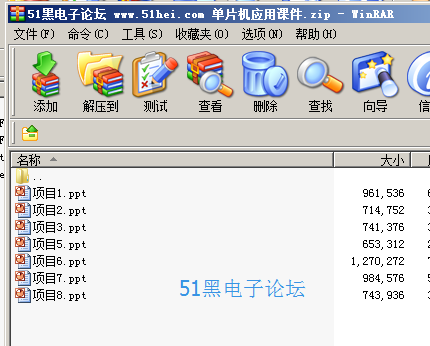

全部PPT課件資料51hei下載地址(共8章)：

單片機應用課件.zip (3.03 MB, 下載次數: 26)
