STC12C2052AD單片機制作的0-9.9V電壓表

ID:138707 · 發表于 2018-6-7 10:36

這款由電子樂屋原創的電路簡單制作容易的STC12C2052AD單片機的0-9.9V電壓表，電路簡單，元件少，容易制作，PCB板為單面板，下面是制作好的實物。

【附件包括原理圖和源程序】

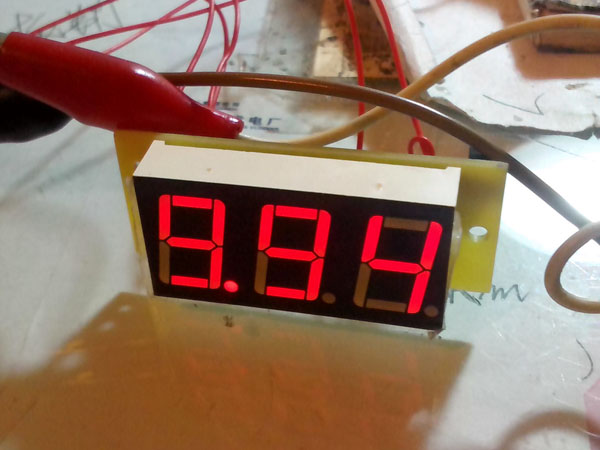

制作出來的實物圖如下：

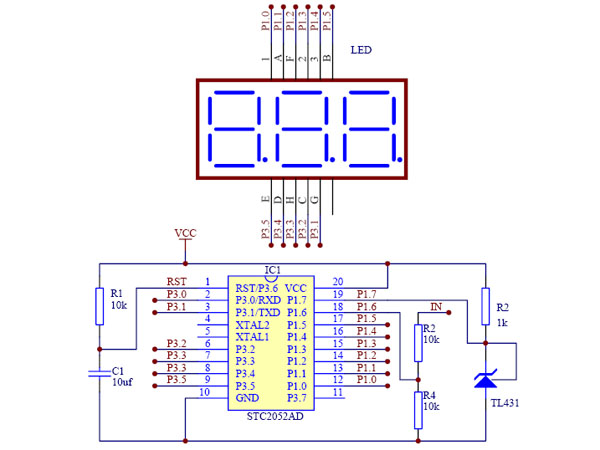

電路原理圖如下：

單片機源程序如下:

#include <STC12C2052AD.H> //單片機頭文件
#include <intrins.h> //51基本運算（包括_nop_空函數）
#define uchar unsigned char
#define uint unsigned int
sbit temp=P1^7;
sbit LED3=P3^0; //C
sbit LED0=P1^4; // 小數點后一位
sbit LED1=P1^3; //個位
sbit LED2=P1^0; // 十位
sbit A=P1^1;
sbit B_B=P1^5;
sbit C=P3^2;
sbit D=P3^4;
sbit E=P3^5;
sbit F=P1^2;
sbit G=P3^1;
sbit H=P3^3; //小數點
char d[5];
uint R,M,N,h;//若定義成uchar型就只能顯示2.5V以下的數值
void dm(mz);
void delayus(uint x) //(x+1)*6微
{
while(x--);
}
/*****************************************************************
函數名：毫秒級CPU延時函數
調 用：delay (?);
參數：1-65535（參數不可為0）
返回值：無
結 果：占用CPU方式延時與參數數值相同的毫秒時間
備注：應用于1T單片機時i<600，應用于12T單片機時i<125
/******************************************************************/
void delay(uint t)
{
uint i; //定義變量
for(;t>0;t--) //如果t大于0，t減1（外層循環）
for(i=600;i>0;i--); //i等于124，如果i大于0，i減1
}
/*******************************************************************
函數名：ADC初始化及8位A/D轉換函數
返回值：8位的ADC數據
結 果：讀出指定ADC接口的A/D轉換值，并返回?cái)?shù)值
備注：適用于STC12C2052AD系列單片機（必須使用STC12C2052AD.h頭文件）
*******************************************************************/
uchar Read (uchar CHA)
{
uchar AD_FIN=0; //存儲A/D轉換標志;若在函數外定義此變量則不能得到連續變化的模擬量的顯示
/******以下為ADC初始化程序****************************/
CHA &= 0x07; //選擇ADC的8個接口中的一個（0000 0111 清0高5位）
ADC_CONTR = 0x60; //ADC轉換的速度（0XX0 0000 其中XX控制速度，請根據數據手冊設置）
_nop_();
ADC_CONTR |= CHA; //選擇A/D當前通道
_nop_();
ADC_CONTR |= 0x80; //啟動A/D電源
delay(1); //使輸入電壓達到穩定（1ms即可?
/******以下為ADC執行程序****************************/
ADC_CONTR |= 0x08; //啟動A/D轉換（0000 1000 令A(yù)DCS = 1）
_nop_();
_nop_();
_nop_();
_nop_();
while (AD_FIN ==0) //等待A/D轉換結束
{
AD_FIN = (ADC_CONTR & 0x10); //0001 0000測試A/D轉換結束否
}
ADC_CONTR &= 0xE7; //1111 0111 清ADC_FLAG位, 關閉A/D轉換,
return (ADC_DATA); //返回A/D轉換結果（8位）
}
/******************************************************************
顯示函數轉換函數：
M=模擬量采樣值，N=基準電壓源采樣值（本例為2.5V），R=模擬量輸入值（待顯示值）
N=256*2.5/Vcc；變形后得Vcc=256*2.5/N；代入M=256*R/Vcc；得到M=R*N/2.5；變形后得R=M*2.5/N
1.105為輸入端分壓比。
******************************************************************/
void transfer(void)
{
M=Read(6); //P1.6口模擬量轉換
N=Read(7); //P1.7口2.5V基準電壓源采樣（轉換）
R=((M*2.5)/N)*198; //輸入模擬量換算并放大500倍；
/***以下為3位顯示轉換***/
h=R;
d[3]=R/1000;
R=R%1000;
d[2]=R/100;
R=R%100;
d[1]=R/10;
d[0]=R%10;
}
/**********顯示函數（未優化）************************************************/
void xian_shi (void)
{
if(h>999)
{
d[3]=10;
d[2]=10;
d[1]=10;
d[0]=10;
}
if(d[3]==0)
d[3]=11;
dm(d[3]);
LED3=1;
delayus(5);
LED3=0;
delayus(30);
dm(d[2]);
LED2=1;
delayus(5);
LED2=0;
delayus(30);
dm(12);
LED2=1;
delayus(1);
LED2=0;
delayus(400);
dm(d[1]);
LED1=1;
delayus(5);
LED1=0;
delayus(30);
dm(d[0]);
LED0=1;
delayus(5);
LED0=0;
delayus(30);
}
void dm(mz)
{
switch(mz)
{
case 0:A=0;B_B=0;C=0;D=0;E=0;F=0;G=1;H=1;break;
case 1:A=1;B_B=0;C=0;D=1;E=1;F=1;G=1;H=1;break;
case 2:A=0;B_B=0;C=1;D=0;E=0;F=1;G=0;H=1;break;
case 3:A=0;B_B=0;C=0;D=0;E=1;F=1;G=0;H=1;break;
case 4:A=1;B_B=0;C=0;D=1;E=1;F=0;G=0;H=1;break;
case 5:A=0;B_B=1;C=0;D=0;E=1;F=0;G=0;H=1;break;
case 6:A=0;B_B=1;C=0;D=0;E=0;F=0;G=0;H=1;break;
case 7:A=0;B_B=0;C=0;D=1;E=1;F=1;G=1;H=1;break;
case 8:A=0;B_B=0;C=0;D=0;E=0;F=0;G=0;H=1;break;
case 9:A=0;B_B=0;C=0;D=0;E=1;F=0;G=0;H=1;break;
case 10:A=0;B_B=1;C=1;D=0;E=0;F=0;G=1;H=1;break; //C
case 11:A=1;B_B=1;C=1;D=1;E=1;F=1;G=1;H=1;break; //不顯示
case 12:A=1;B_B=1;C=1;D=1;E=1;F=1;G=1;H=0;break; //小數點
}
}
/******************************************************************
函數名：主函數
調 用：無
參數：無
返回值：無
結 果：程序開始處，無限循環
備注：
******************************************************************/
void main (void)
{
P1M0 = 0xC0;
P1M1 = 0x19;
P3M0=0x00;
P3M1=0x01;
LED0=0;
LED1=0;
LED2=0;
LED3=0;
while(1)
{
uint i;
i++;
if (i==500)
{
transfer();
i=0;
}
xian_shi();
}
}

復制代碼

所有資料51hei提供下載:

STC12C2052AD單片機0-9.9V電壓表.doc (448.5 KB, 下載次數: 140)
