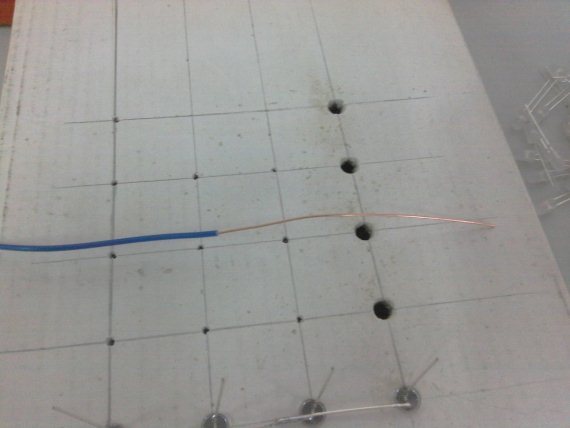

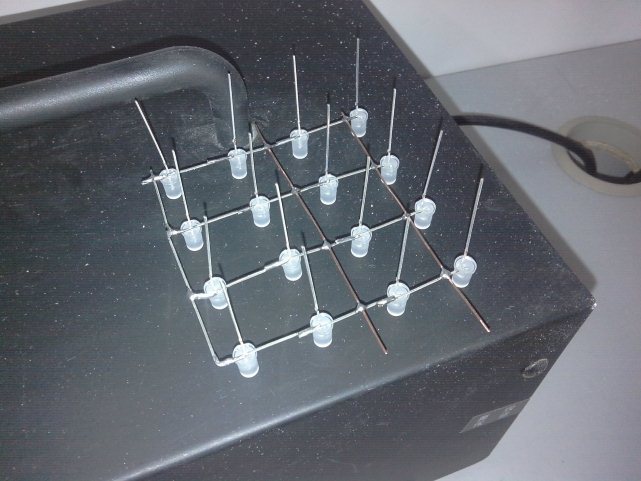

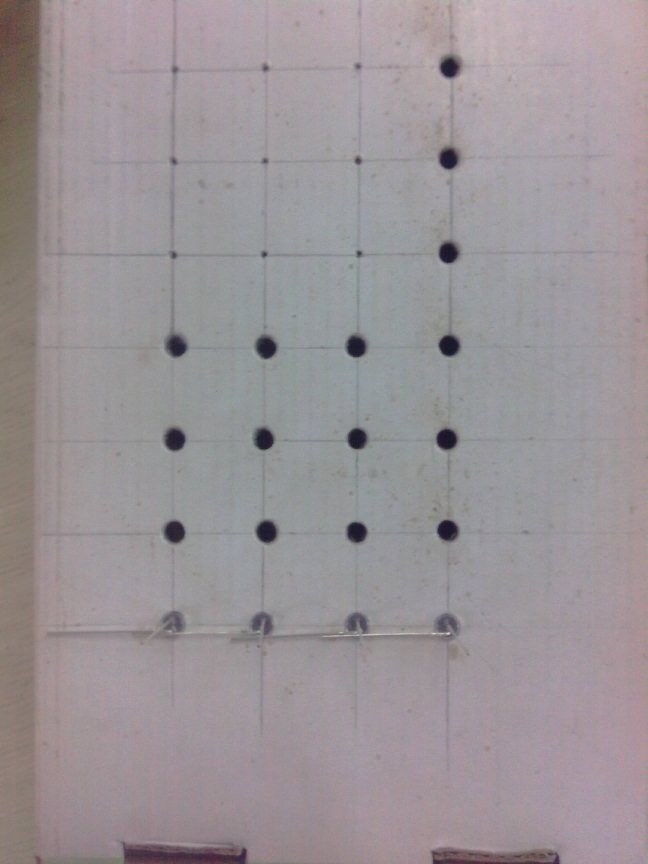

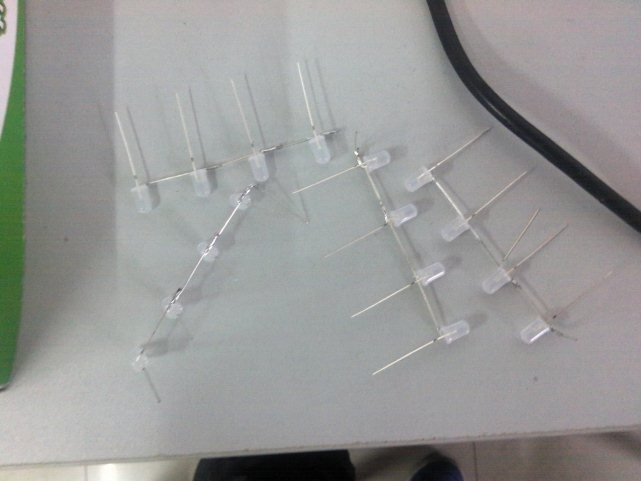

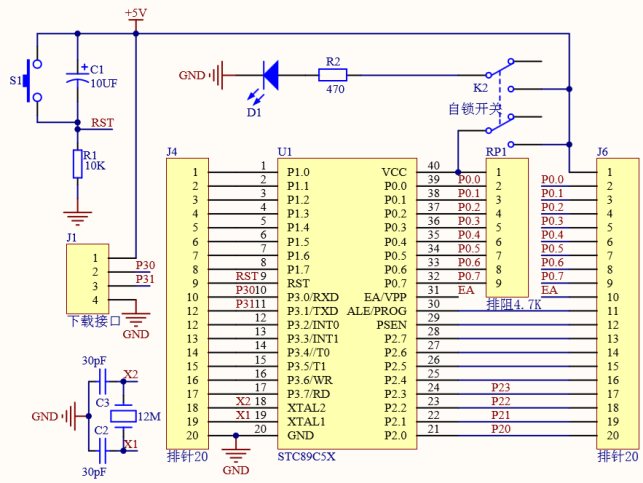

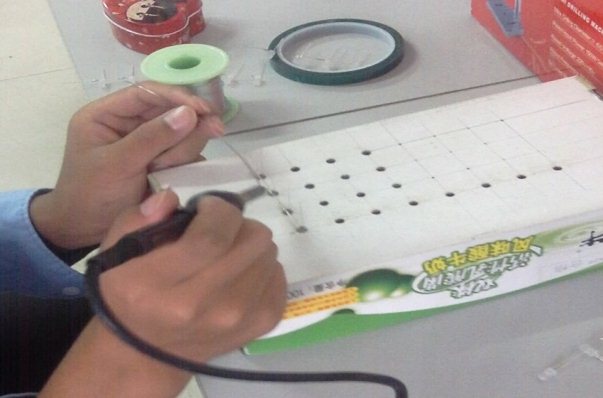

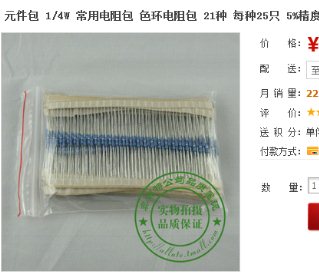

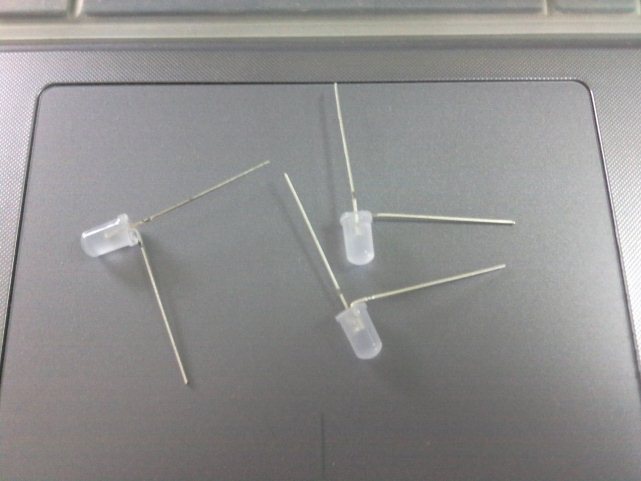

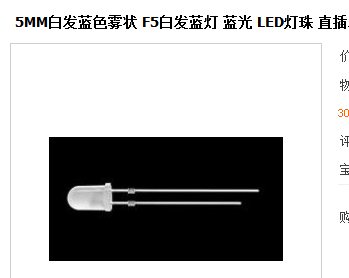

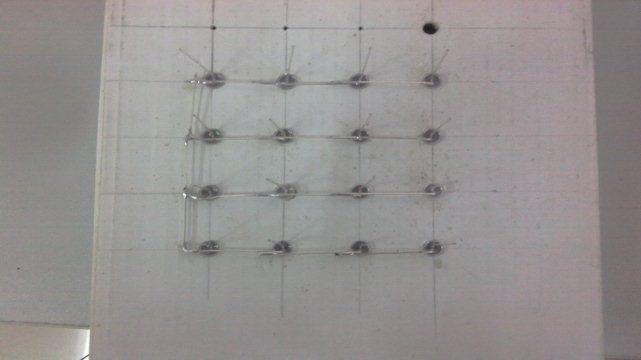

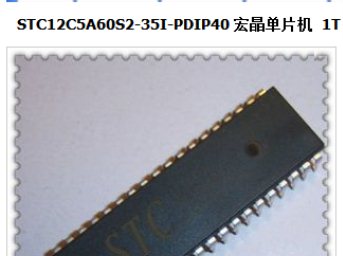

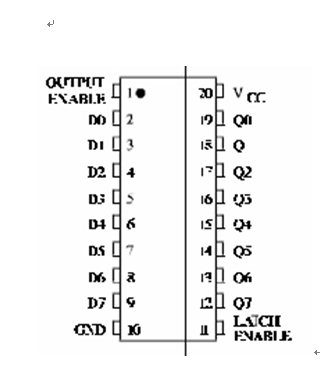

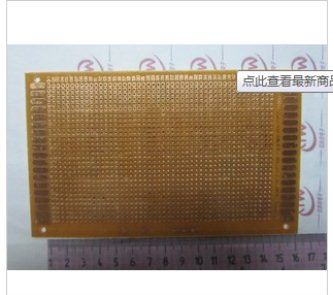

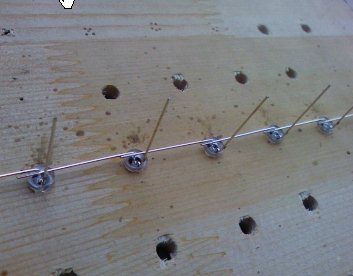

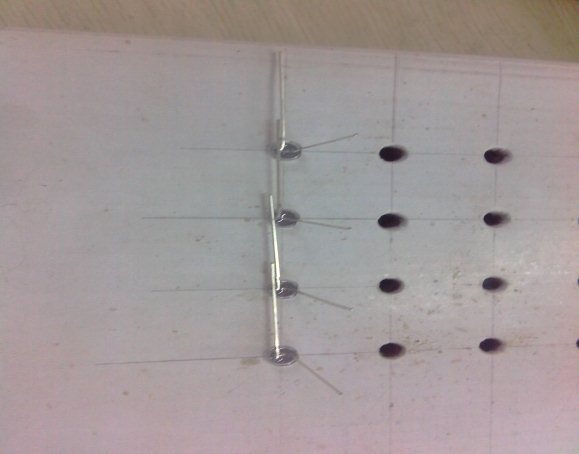

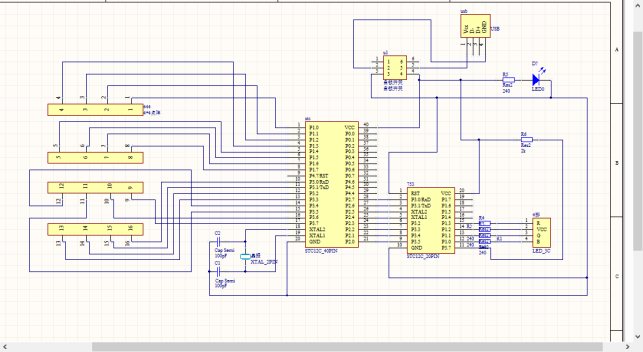

光立方的制作——4*4*4，573驅動層共陽,束共陰方案 ①【材料準備】 以下是材料清單： 01、LED燈珠，最好選擇長腳5mm，霧狀（乳狀）藍色的燈珠，效果更好。記住，長腳的，不要短腳的，3mm的也可以，當然也能自己換喜歡的顏色，僅僅是推薦藍色 02、74HC573，1個，（建議買多買幾個，以備特殊情況。） 03、IC座，這個可以多買點，記得買20P和40p。 04焊接飛線，自己有導線也行，一定要結實耐用，要多準備些。 06、電阻， 100-500歐的，10k的 07、排針，排插用來焊接。 08、洞洞板，用 11cm*8cm的，別買太小的，不好焊接，用單面覆銅的就行。 09、硬紙盒，用來做模具。盡量找光滑的，容易打眼的，塑料板也行。 10、電烙鐵，30W或40W的，如果有經濟條件最好買防靜電的，帶焊臺，也可以就買十幾塊一個的普通電烙鐵就行。7-30元，價格具體看質量而定。 11、防靜電鑷子，一個，用來夾燈珠。 12、51單片機系統，可以自己焊接. 。 13、STC12C5A60S2 或STC89C52芯片一個，STC12C5A60S2運行速度快比STC89C52好，同時也可以用來存儲較多的動畫。  20、焊錫，有條件的最好用無鉛的，沒條件的就跟我一樣用10塊錢一卷的吧。無鉛焊錫30-80一卷。 ②【燈體焊接】 下面開始制作，對LED的腳進行折彎，LED有兩個引腳，長的接正極，短的接負極，本方案采用層共陽、束共陰的辦法，就是每層16個燈珠的正極接在一起，每束4個燈珠的負極接在一起。具體如下圖; 將正極折向同一方向。 不要慌不要忙，耐心地完成64個LED的折彎工作， 兩個眼間距2cm打出4*4的16個眼，一定要規則整齊，否則直接導致焊接效果 不均勻。 打眼的內徑應和你買的LED相匹配，不能太小也不能太大，正好能把LED的燈珠按進去即可。 之后對你辛辛苦苦折過彎的LED燈珠進行焊接吧！ 焊接的方法這里我就不說了自己摸索掌握焊接技巧。 焊接的時候一定要保證LED引腳的干凈，不然很不容易焊接，焊出來也很難看。可以利用松香、焊寶等助焊劑，焊完記得用肥皂或洗滌靈洗手，焊錫是有一定重金屬毒性的。 焊接過程： 焊接完成后可用銅線加固； 一層焊接完成后應該是這個樣子的（一層的陽極用導線焊接在一起）： 利用LED自身引腳的硬度及焊錫焊點的機械強度，我們可以保證一個層能夠較為結實的連接在一起。 焊接完4個層后，再把4個層連接起來，這樣，一個完整的LED燈體就出來了。（每束的陰極焊接在一起，一共16束，每層的陽極焊接在一起，一共4層。） ③【驅動板焊接】 驅動板的焊接需要1個74HC573自己安排布局。（4*4*4的簡單，你也可以用其他驅動方法）這里我不多說。 這個是74HC573的封裝圖，讓芯片的那個半圓形缺口朝上，從左上角開始逆時針數，分別為1到20號引腳。 其中1號和10號引腳接5V直流電源（以下簡稱DC）的負極，就是圖中的GND（表示接地端，接負極就行）； 2到9號引腳接到STC單片機的P2口，對應接到P2的7-0口； 11引腳(最好串聯個1K電阻)和20引腳接VCC(電源正極)； 12到15引腳分別接到光立方的1到4層； 下面是原理圖； (看電路時注意引腳號，及上面的數字標識) ⑤【加載程序】 以上便是光立方全部的硬件制作過程。 因?yàn)楣饬⒎降某绦蚴且唤M動畫，所以程序的花樣代碼需自己寫（如果硬件電路和我的一樣也可以用我的代碼），所以我就不多說了，程序需要有一定的C/匯編和51應用基礎。 我就只教大家下載程序。 打開后出現如下界面： 。 首先， 選擇芯片型號，就是大家買的STC的芯片； 然后， 打開程序文件，就是后綴為“.hex”的文件，。 其次，選擇com口，這個可以從設備管理器里找，當你插上USB數據線并連接單片機后，就可以在設備管理器中找到它是哪個com口，如下左圖： 這個com口可以更改，如上右圖，選擇高級 根據自己的電腦接口選擇相應的com口，就是下面這樣，正確選擇com口，  然后點擊下載； 在下載前不要打開51板的電源，應該是先點擊下載，再打開電源; 之后出現如下提示： 這時候打開51板的電源，出現如下提示： 最后是下面的樣子，顯示已加密，并且成功數增加一位，就表示程序下載成功。 實際作品
完整的Word格式文檔51黑下載地址：
444光立方制作.doc
(7.99 MB, 下載次數: 87)
2018-6-7 21:52 上傳
點擊文件名下載附件
下載積分: 黑幣 -5

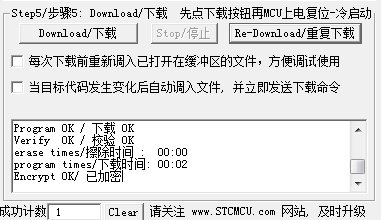

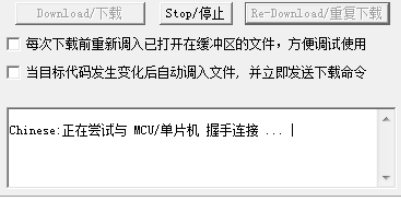

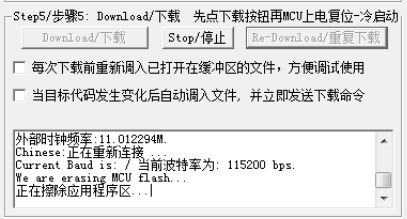

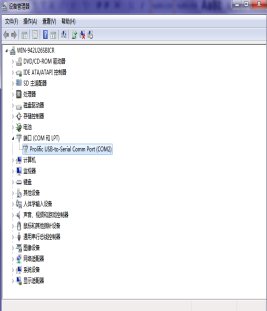

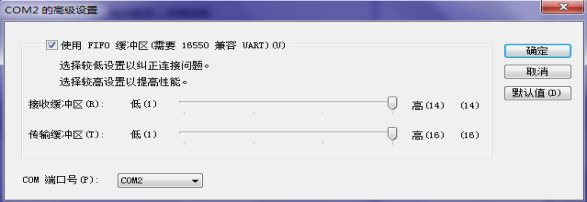

至于源碼到51hei里面搜索，多的是.
|
