目錄 一、實訓時間 二、實訓地點 三、實訓目的 四、實訓情況簡介 五、 實訓內容 六、實訓小結或體會 七、部門主管 八、參考文獻 九、指導教師評閱（手寫）
一、實訓時間2018年6月4日至2018年6月8日 二、實訓地點南昌工程學院電子信息樓B405 三、實訓目的- 數字電子時鐘簡介
本作品采用Atmel公司的AT89C51單片機，以匯編語言為程序設計的基礎，設計一個用四位數碼管顯示時、分，二位數碼管顯示秒的時鐘。現代的電子時鐘是基于單片機的一種計時工具，采用延時程序產生一定的時間中斷，用于一秒的定義，通過計數方式進行滿六十秒分鐘進一，滿六十分小時進一，滿二十四小時小時清零。從而達到計時的功能，是人民日常生活補課缺少的工具。
- 數字電子時鐘的基本特點
現在高精度的計時工具大多數都使用了石英晶體振蕩器，由于電子鐘、石英鐘、石英表都采用了石英技術，因此走時精度高，穩定性好，使用方便，不需要經常調試，數字式電子鐘用集成電路計時時，譯碼代替機械式傳動，用Led顯示器代替指針顯示進而顯示時間，減小了計時誤差，這種表具有時、分、秒顯示時間的功能，還可以進行時和分的校對，片選的靈活性好。
（4）數字鐘功能介紹
a.4+2位數碼管動態顯示 b.實現時、分、秒的顯示 c.可以切換12/24小時制 d.時間可以設定和調整 e.用紅色發光二極管表示制式，黃色表示凌晨0點到12點 f.用四個按鍵實現所有功能的調整 5.實訓目的 (1)鞏固、加深和擴大單片機應用的知識面，提高綜合及靈活運用所學知識
解決工業控制的能力。
(2)培養針對課題需要，選擇和查閱有關手冊、圖表及文獻資料的自學能力，
提高組成系統、編程、調試的動手能力。
(3)過對課題設計方案的分析、選擇、比較、熟悉單片機用系統開發、研制

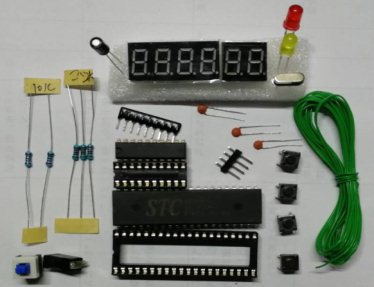

的過程，軟硬件設計的方法、內容及步驟。 (4)掌握keil軟件uVision集成開發環境的使用方法，學習匯編語言的編寫。 （5）掌握protus仿真軟件的使用方法 （6）學習將hexwen文件燒入到單片機的方法。 四、實訓情況簡介經學校安排，本人于2018年6月4日至2018年6月8日期間進行了單片機應用實訓，實訓內容為數字時鐘的電路設計。 現總結如下： 6月4日電路板的正確焊接，學習將數字時鐘所需要的器件正確的焊接到電路板上。 6月5日數字時鐘源代碼的匯編語言的編寫。 6月6日學習Protus仿真軟件的使用方法以及如何導入通過uVision生成的hex文件到Protus仿真軟件電路圖的單片機中。 6月7日通過STC燒錄工具將寫好的程序燒到數字時鐘所使用的STC89C51單片機中。 6月8日對本次單片機應用實訓進行總結。 5、實訓內容a. STC89C51單片機 | b. 10k電阻1個 | c. 兩位數共陰極數碼管 | d. 2.2k電阻2個 | e. 四位數共陰極數碼管 | f. 排阻 | g. 4個紐扣開關 | h. 復位開關 | i. 30p電容2個 | j. 刷機口管腳 | k. 紅色發光二極管 | l. 電源接口 | m. 黃色發光二極管 | n. 單片機底座 | o. 晶振 | p. 跳線 |
a.原理圖

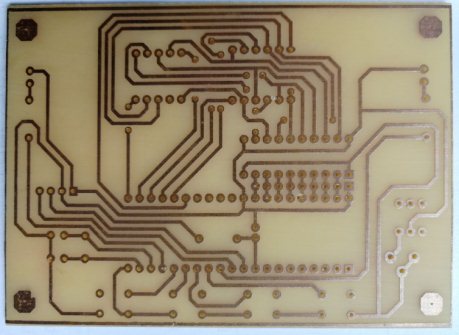

b.覆銅板電路圖

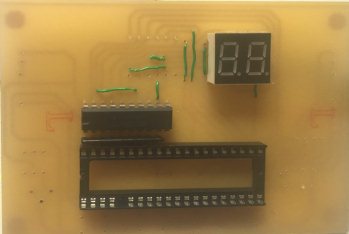

- 首先根據電路原理圖確認元件放置位置
- 接著確認跳線的連接點并第一將跳線焊接好
- 分清電阻阻值并將各電阻正確焊接
- 分清發光二極管的正負極（長正短負），分清二極管顏色的意義（紅色表示12小時制，黃色表示凌晨0點到中午12點）
- 注意單片機的放置方向，根據缺口朝向正確放置
- 焊接時注意個連接點能否相連，避免線路短路
- 電路調試

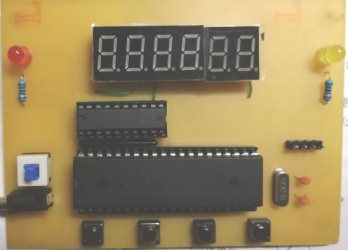

- 調試完確認電路板焊接無誤后通電檢查
（見附件）
- Protus數字時鐘仿真實驗
（1）打開PROTUES軟件的ISIS Professional窗口，單擊菜單命令“File->New Design”,新建一個DEFAULT模板，并且保存文件名為“數字時鐘仿真.DSN”。 （2）單擊器件選擇按鈕P,添加如下圖所列的元件。在ISIS編輯窗口中放置元器件，單擊工具箱中的元件終端圖標 ，在對象選擇器中分別點擊“POWER”和“GROUND”添加電源和地。

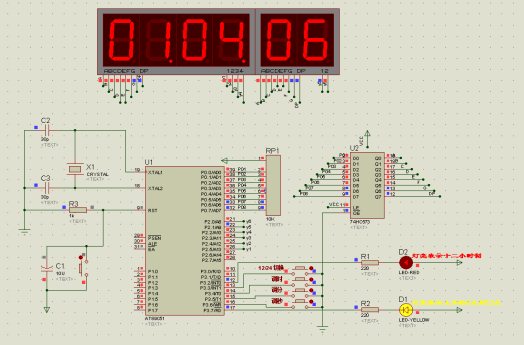

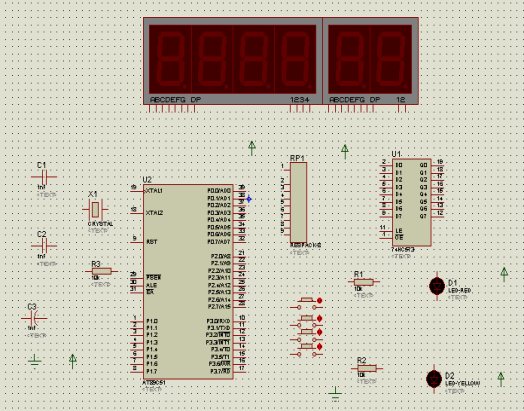

- 布好線并且對圖中的元件參數進行修改設置如圖

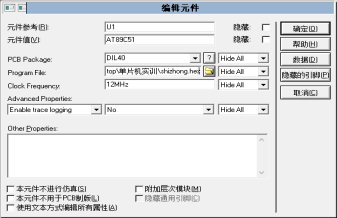

- 雙擊AT89C51單片機時出現如下對話框

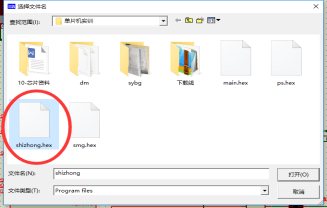

- 點擊箭頭所示部位后，選擇打開如下圖所示的shizhong.hex文件
- 該仿真電路中連線所用到的網絡標號有

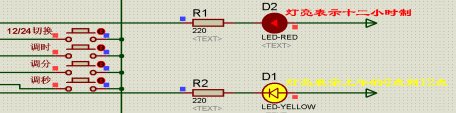

①p01 p02 p03 p04 p05 p06 ②y1 y2 y3 y4 y5 y6 ③A B C D E F G DP - 電路中復位、時制調整、時分秒調整開關及個顏色二極管含義

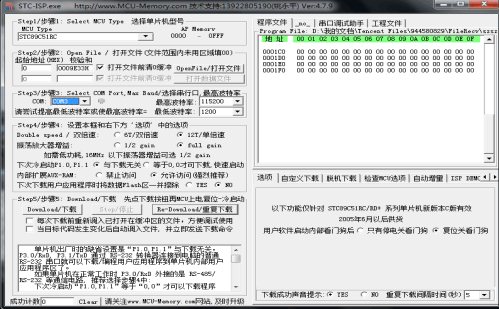

  4.將時鐘程序燒錄到單片機中 - 打開stc燒錄工具，選擇單片機型號、程序文件、創口
- 連接刷機線燒錄程序

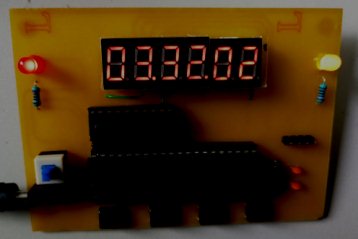

- 測試電路各功能塊是否否正常
- 開關1切換12/24時制
- 開關2時調整
- 開關3分調整
- 開關4秒調整
- 紅色二極管亮表示12小時制，黃色二極管亮表示凌晨0點至12點
- 檢查顯示器是否正常
（4）燒錄功能線說明： 紅-VCC，黑-GND，綠-TXD，白-RXD 51單片機的10腳是RXD接下載線的TXD(綠色的線) 51單片機的11腳是TXD接下載線的RXD(白色的線) 六、實訓小結或體會時光飛逝，一轉眼，一個學期又進尾聲了，本學期的單片機應用實訓也在一周內完成了。 俗話說“好的開始是成功的一半”。說起實訓，我認為最重要的就是做好設計的預習，認真的研究老師給的題目。其次，老師對實驗的講解要一絲不茍的去聽去想，因?yàn)橹挥卸济靼琢耍銎鹪O(shè)計就會事半功倍，如果沒弄明白，就迷迷糊糊的去做設計，到頭來一點收獲也沒有。最后，要重視程序的模塊化，修改的方便，也要注重程序的調試，掌握其方法。
雖然這次的課程設計算起來在實驗室的時間只有五天，不過因?yàn)槲覀兌加凶约旱膶?shí)驗板，所以在宿舍里做實驗的時間一定不止五天。
硬件的設計跟焊接都要我們自己動手去焊，軟件的編程也要我們]不斷的調試，最終一一個能完成課程設計的勞動成果出來了，很高興它能按著設計的思想與要求運動起來。
當然，這其中也有很多問題，第一、不夠細心比如由于粗心大意焊錯了線，由于對課本理論的不熟悉導致編程出現錯誤。第二、是在學習態度上，這次課設是對我的學習態度的一次檢驗。對于這次單片機綜合課程實習，我的第一大心得體會就是作為一名工程技術人員，要求具備的首要素質絕對應該是嚴謹。我們這次實訓所遇到的多半問題多數都是由于我們不夠嚴謹。第三、在做人上，我認識到，無論做什么事情，只要你足夠堅強，有足夠的毅力與決心，有足夠的挑戰困難的勇氣，就沒有什么辦不到的。
在這次難得的課程設計過程中我鍛煉了自己的思考能力和動手能力。通過題目選擇和設計電路的過程中，加強了我思考問題的完整性和實際生活聯系的可行性。在方案設計選擇和芯片的選擇上，培養了我們應用單片機的能力，對單片機的各個管腳的功能也有了進一步的認識。還鍛煉我們個人的查閱技術資料的能力，動手能力，發現問題，解訣問題的能力。并且我們]熟練掌握了有關器件的性能及測試方法。
再次感謝老師的輔導以及同學的幫助，是他們讓我有了一個更好的認識，無論是學習還是生活，生活是實在的，要踏實走路。課程設計時間雖然很短，但我學習了很多的東西，使我眼界打開，感受頗深。
