請問為什么GY-30的四位數據位在1602上顯示黑線？

[復制鏈接]
ID:316425 發表于 2018-6-12 13:17 | 顯示全部樓層 |閱讀模式
66黑幣

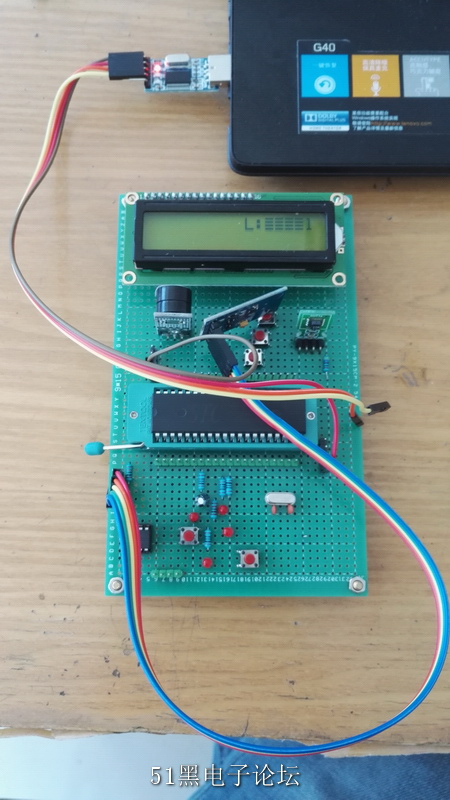

  • 板子是自己焊接的，1602調試可用，圖片中與五根杜邦線相連的器件就是GY-30。程序是直接燒入在芯片中，所以下載器只接了正負極，給板子供電。


  • 問題是插上usb接口后本來顯示GY-30數據的四位都顯示成黑線，請問是程序的問題還是焊接的問題呢？如是程序，請幫忙改改吧。程序如下：


主程序：


  1. #include <reg52.h>
  2. #include <intrins.h>
  3. #include <math.h>
  4. #include <stdio.h>
  5. #include "GGYY.H"
  6. #include "lcdd.h"
  7. #define uint unsigned int
  8. #define uchar unsigned char


  11. typedef   unsigned char BYTE;
  12. typedef   unsigned short WORD;
  13.         BYTE    BUF[8];
  14.   uchar code  ge,shi,bai,qian;
  15.         int     dis_data;
  16.         void  Single_Write_BH1750(uchar REG_Address);
  17.         void delay_nms(unsigned int k);
  18.         void Init_BH1750(void);
  19.         void  Multiple_Read_BH1750();
  20.         void conversion(uint temp_data);
  21. void LCD_disp_char(uchar x,uchar y,uchar dat);//??????????????,X(0-15),y(1-2)
  22. void LCD_disp_str(uchar x,uchar y,uchar *str);
  23. void LCD_init(void);


  26. //毫秒延時**************************
  27. void delay_nms(unsigned int k)
  28. {
  29. unsigned int i,j;
  30. for(i=0;i<k;i++)
  31. {
  32. for(j=0;j<121;j++)
  33. {;}}
  34. }


  37. /**************************************
  38. 延時5微秒(STC90C52RC@12M)
  39. 不同的工作環境,需要調整此函數，注意時鐘過快時需要修改
  40. 當改用1T的MCU時,請調整此延時函數
  41. **************************************/
  42. void Delay5us()
  43. {
  44.     _nop_();_nop_();_nop_();_nop_();
  45.     _nop_();_nop_();_nop_();_nop_();
  46.         _nop_();_nop_();_nop_();_nop_();
  47.         _nop_();_nop_();_nop_();_nop_();
  48. }

  50. /**************************************
  51. 延時5毫秒(STC90C52RC@12M)
  52. 不同的工作環境,需要調整此函數
  53. 當改用1T的MCU時,請調整此延時函數
  54. **************************************/
  55. void Delay5ms()
  56. {
  57.     WORD n = 560;

  59.     while (n--);
  60. }
  61.
  62. void main()
  63. {
  64.   float temp;
  65.    delay_nms(100);            //延時100ms
  66.    LCD_init();          //初始化LCD
  67.    Init_BH1750();       //初始化BH1750

  69.
  70.
  71.         Delay5ms();
  72.   while(1)              //循環
  73.   {

  75.     Single_Write_BH1750(0x01);   // power on
  76.     Single_Write_BH1750(0x10);   // H- resolution mode

  78.      delay_nms(180);              //延時180ms

  80.     Multiple_Read_BH1750();       //連續讀出數據，存儲在BUF中

  82.     dis_data=BUF[0];
  83.     dis_data=(dis_data<<8)+BUF[1];//合成數據，即光照數據
  84.
  85.     temp=(float)dis_data/1.2;

  87.     conversion(temp);         //計算數據和顯示
  88.
  89.
  90.                 LCD_disp_str(9,0,"L:");
  91.
  92.     LCD_disp_char(11,0,qian); //顯示數據
  93.     LCD_disp_char(12,0,bai);
  94.     LCD_disp_char(13,0,shi);
  95.           LCD_disp_char(14,0,ge);

  97.           LCD_disp_str(15,0,"l"); ////顯示數單位
  98.
  99.
  100.
  101.   }
  102.
  103. }

復制代碼


GY-30函數體：


  1. #include  <REG52.H>
  2. #include  <math.h>    //Keil library
  3. #include  <stdio.h>   //Keil library
  4. #include  <INTRINS.H>
  5. #include "GGYY.H"
  6. #define   uchar unsigned char
  7. #define   uint unsigned int




  12. #define          SlaveAddress   0x46 //定義器件在IIC總線中的從地址,根據ALT  ADDRESS地址引腳不同修改
  13.                               //ALT  ADDRESS引腳接地時地址為0x46，接電源時地址為0xB8
  14. typedef   unsigned char BYTE;
  15. typedef   unsigned short WORD;

  17. extern BYTE    BUF[8];                         //接收數據緩存區
  18. extern uchar   ge,shi,bai,qian;            //顯示變量
  19. //int     dis_data;                       //變量



  23. //-----------------------------------

  25. //*********************************************************
  26. void conversion(uint temp_data)  //  數據轉換出 個，十，百，千，萬
  27. {
  28. uchar   ge,shi,bai,qian;
  29.         qian=temp_data/1000+0x30 ;
  30.     temp_data=temp_data%1000;    //取余運算
  31.     bai=temp_data/100+0x30   ;
  32.     temp_data=temp_data%100;     //取余運算
  33.     shi=temp_data/10+0x30    ;
  34.     temp_data=temp_data%10;      //取余運算
  35.     ge=temp_data+0x30;
  36. }



  40. /**************************************
  41. 起始信號
  42. **************************************/
  43. void BH1750_Start()
  44. {
  45.     SDA = 1;                    //拉高數據線
  46.     SCL = 1;                    //拉高時鐘線
  47.     Delay5us();                 //延時
  48.     SDA = 0;                    //產生下降沿
  49.     Delay5us();                 //延時
  50.     SCL = 0;                    //拉低時鐘線
  51. }

  53. /**************************************
  54. 停止信號
  55. **************************************/
  56. void BH1750_Stop()
  57. {
  58.     SDA = 0;                    //拉低數據線
  59.     SCL = 1;                    //拉高時鐘線
  60.     Delay5us();                 //延時
  61.     SDA = 1;                    //產生上升沿
  62.     Delay5us();                 //延時
  63. }

  65. /**************************************
  66. 發送應答信號
  67. 入口參數:ack (0:ACK 1:NAK)
  68. **************************************/
  69. void BH1750_SendACK(bit ack)
  70. {
  71.     SDA = ack;                  //寫應答信號
  72.     SCL = 1;                    //拉高時鐘線
  73.     Delay5us();                 //延時
  74.     SCL = 0;                    //拉低時鐘線
  75.     Delay5us();                 //延時
  76. }

  78. /**************************************
  79. 接收應答信號
  80. **************************************/
  81. bit BH1750_RecvACK()
  82. {
  83.     SCL = 1;                    //拉高時鐘線
  84.     Delay5us();                 //延時
  85.     CY = SDA;                   //讀應答信號
  86.     SCL = 0;                    //拉低時鐘線
  87.     Delay5us();                 //延時

  89.     return CY;
  90. }

  92. /**************************************
  93. 向IIC總線發送一個字節數據
  94. **************************************/
  95. void BH1750_SendByte(BYTE dat)
  96. {
  97.     BYTE i;

  99.     for (i=0; i<8; i++)         //8位計數器
  100.     {
  101.         dat <<= 1;              //移出數據的最高位
  102.         SDA = CY;               //送數據口
  103.         SCL = 1;                //拉高時鐘線
  104.         Delay5us();             //延時
  105.         SCL = 0;                //拉低時鐘線
  106.         Delay5us();             //延時
  107.     }
  108.     BH1750_RecvACK();
  109. }

  111. /**************************************
  112. 從IIC總線接收一個字節數據
  113. **************************************/
  114. uchar BH1750_RecvByte()
  115. {
  116.     BYTE i;
  117.     BYTE dat = 0;

  119.     SDA = 1;                    //使能內部上拉,準備讀取數據,
  120.     for (i=0; i<8; i++)         //8位計數器
  121.     {
  122.         dat <<= 1;
  123.         SCL = 1;                //拉高時鐘線
  124.         Delay5us();             //延時
  125.         dat |= SDA;             //讀數據
  126.         SCL = 0;                //拉低時鐘線
  127.         Delay5us();             //延時
  128.     }
  129.     return dat;
  130. }

  132. //*********************************

  134. void Single_Write_BH1750(uchar REG_Address)
  135. {
  136.     BH1750_Start();                  //起始信號
  137.     BH1750_SendByte(SlaveAddress);   //發送設備地址+寫信號
  138.     BH1750_SendByte(REG_Address);    //內部寄存器地址，
  139.   //  BH1750_SendByte(REG_data);       //內部寄存器數據，
  140.     BH1750_Stop();                   //發送停止信號
  141. }


  144. //*********************************************************
  145. //
  146. //連續讀出BH1750內部數據
  147. //
  148. //*********************************************************
  149. void Multiple_read_BH1750(void)
  150. {
  151.         BYTE    BUF[8];
  152.         uchar i;
  153.     BH1750_Start();                          //起始信號
  154.     BH1750_SendByte(SlaveAddress+1);         //發送設備地址+讀信號
  155.
  156.          for (i=0; i<3; i++)                      //連續讀取2個地址數據，存儲中BUF
  157.     {
  158.         BUF[i] = BH1750_RecvByte();          //BUF[0]存儲0x32地址中的數據
  159.         if (i == 3)
  160.         {

  162.            BH1750_SendACK(1);                //最后一個數據需要回NOACK
  163.         }
  164.         else
  165.         {
  166.           BH1750_SendACK(0);                //回應ACK
  167.        }
  168.    }

  170.     BH1750_Stop();                          //停止信號
  171.     Delay5ms();
  172. }


  175. //初始化BH1750，根據需要請參考pdf進行修改****
  176. void Init_BH1750()
  177. {
  178.    Single_Write_BH1750(0x01);

  180. }
復制代碼

GY-30頭文件：


  1. #ifndef _GY30_H
  2. #define _GY30_H


  5. #include <reg52.h>

  7. #define   uchar unsigned char
  8. #define   uint unsigned int
  9. sbit          SCL=P1^0;      //IIC時鐘引腳定義
  10. sbit            SDA=P1^1;      //IIC數據引腳定義

  12. void delay_nms(unsigned int k);

  14. void Init_BH1750(void);



  18. void conversion(uint temp_data);

  20. void  Single_Write_BH1750(uchar REG_Address);               //單個寫入數據
  21. uchar Single_Read_BH1750(uchar REG_Address);                //單個讀取內部寄存器數據
  22. void  Multiple_Read_BH1750();                               //連續的讀取內部寄存器數據
  23. //------------------------------------
  24. void Delay5us();
  25. void Delay5ms();
  26. void BH1750_Start();                    //起始信號
  27. void BH1750_Stop();                     //停止信號
  28. void BH1750_SendACK(bit ack);           //應答ACK
  29. bit  BH1750_RecvACK();                  //讀ack
  30. void BH1750_SendByte(uchar dat);         //IIC單個字節寫
  31. uchar BH1750_RecvByte();                 //IIC單個字節讀


  34. #endif
復制代碼

液晶屏1602部分

  1. #include <reg52.h>
  2. #include <intrins.h>
  3. #include <math.h>
  4. #include <stdio.h>
  5. #include "lcdd.h"

  7. #define uchar unsigned char
  8. #define uint unsigned int
  9. #define LCD_DB  P0 //數據口
  10.
  11. void delay_n10us(uint n)  //延時
  12. {
  13.         uint i;
  14.         for(i=n;i>0;i--)
  15.          {
  16.          nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
  17.          }
  18. }

  20. /*void WaitForEnable(void)
  21. {
  22. LCD_DB=0xff;
  23. LCD_RS=0;LCD_RW=1;_nop_();
  24. LCD_E=1;_nop_();_nop_();
  25. while(LCD_DB&0x80);
  26. LCD_E=0;
  27. }*/

  29. void LCD_init(void)
  30. {
  31.         delay_n10us(10);
  32.         LCD_write_command(0x38);//??8???,2?,5x7
  33.         delay_n10us(10);  LCD_write_command(0x0c);//???,???,???
  34.         delay_n10us(10);  LCD_write_command(0x06);//??????,?????
  35.         delay_n10us(10);  LCD_write_command(0x01);//??????
  36.         delay_n10us(100);       //????,????,???n?10us
  37. }

  39. void LCD_write_command(uchar dat)
  40. {
  41.         delay_n10us(10);
  42.         LCD_RS=0;         //??
  43.         LCD_RW=0;         //??
  44.         LCD_E=1;          //??
  45.         LCD_DB=dat;  delay_n10us(10);  //????,??LCD1602?,?for??1???????????
  46.         LCD_E=0;  delay_n10us(10);  //????,??LCD1602?,?for??1???????????
  47. }

  49. void LCD_write_data(uchar dat)
  50. {
  51.         delay_n10us(10);
  52.         LCD_RS=1;          //??
  53.         LCD_RW=0;                   //??
  54.         LCD_E=1;           //??
  55.         LCD_DB=dat; delay_n10us(10);
  56.          LCD_E=0;  delay_n10us(10);
  57. }

  59. void LCD_disp_char(uchar x,uchar y,uchar dat)
  60. {
  61.         uchar address;
  62.         if(y==0)
  63.         address=0x80+x;
  64.         else
  65.         address=0xc0+x;
  66.         LCD_write_command(address);
  67.         LCD_write_data(dat);
  68. }

  70. void LCD_disp_str(uchar x,uchar y,uchar *str)
  71. {
  72.         uchar address;
  73.         if(y==0)
  74.         address=0x80+x;
  75.         else
  76.         address=0xc0+x;
  77.         LCD_write_command(address);
  78.         while(*str!='\0')
  79.                 {
  80.                 LCD_write_data(*str);
  81.                 str++;
  82.                 }
  83. }
復制代碼

液晶屏頭文件

  1. #ifndef _LCDD_H
  2. #define _LCDD_H

  4. #include <reg52.h>

  6. #define LCD_DB        P0


  9. #define uchar unsigned char
  10. sbit         LCD_RS=P2^7;
  11. sbit         LCD_RW=P2^6;
  12. sbit         LCD_E=P2^5;

  14. void LCD_init(void);                          //?????
  15. void LCD_write_command(uchar command);        //?????
  16. void LCD_write_data(uchar dat);               //?????
  17. void LCD_disp_char(uchar x,uchar y,uchar dat);//??????????????,X(0-15),y(1-2)
  18. void LCD_disp_str(uchar x,uchar y,uchar *str); //LCD1602???????


  21. #endif
復制代碼

比較著急，希望懂的人幫幫我吧，謝謝大家了



回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
