基于51單片機+DAC0832的簡易波形發生器仿真與程序源碼

[復制鏈接]
ID:350855 發表于 2018-6-13 21:18 | 顯示全部樓層 |閱讀模式
通過AT89C51和DAC0832實現的波形發生器 函源文件和仿真圖
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
0.png 0.png 0.png

單片機源程序如下:
  1. #include<reg52.h>
  2. #define  uchar unsigned char
  3. #define  uint  unsigned int
  4. //#define  Fosc  24000000/12000000  //12分頻后的頻率

  6. #define DAdata  P0        //DA數據端口
  7. sbit DA_S1= P2^0;   // 控制DAC0832的8位輸入寄存器，僅當都為0時，可以輸出數據(處于直通狀態)，否則，輸出將被鎖存
  8. sbit DA_S2= P2^1;   // 控制DAC0832的8位DAC寄存器，僅當都為0時，可以輸出數據(處于直通狀態)，否則，輸出將被鎖存
  9. sbit key=   P3^2;
  10. uchar wavecount;    //'抽點'計數
  11. uchar THtemp,TLtemp;//傳遞頻率的中間變量
  12. //uint T_temp;
  13. uchar judge=1;      //在方波輸出函數中用于簡單判別作用
  14. uchar waveform;            //當其為0、1、2時，分別代表三種波

  16. uchar code freq_unit[3]={10,50,200}; //三種波的頻率單位
  17. uchar idata wavefreq[3]={1,1,1};           //給每種波定義一個數組單元，用于存放單位頻率的個數
  18. uchar code  lcd_hang1[]={"Sine Wave       " "Triangle Wave   " "Square Wave     " "Select Wave:    " "press No.1 key! "};
  19. uchar idata lcd_hang2[16]={"f=    Hz        "};

  21. /*uchar code wave_freq_adjust[]={       //頻率調整中間值
  22.     0xff,0xb8,0x76,0x56,0x43,0x37,0x2e,0x26,0x20,0x1c,  //正弦波頻率調整中間值
  23.         0xff,0x8e,0x5a,0x41,0x32,0x28,0x20,0x1b,0x17,0x0e,        //三角波頻率調整中間值
  24.         0xff,0x8e,0x5a,0x41,0x32,0x28,0x20,0x1b,0x17,0x0e};
  25. uint code wave_freq_adjust[]={       //頻率調整中間值
  26.     380,184,118,86,67,55,46,28,38,32,
  27.         295,142, 90,65,50,40,32,27,23,14,
  28.         295,142, 90,65,50,40,32,27,23,14}; */
  29. /*uchar code waveTH[]={
  30.     0xfc,0xfe,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
  31.         0xfc,0xfe,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
  32.         0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff};
  33. uchar code waveTL[]={
  34.     0xf2,0x78,0xfb,0x3c,0x63,0x7d,0x8f,0x9d,0xa8,0xb1,
  35.         0x17,0x0b,0xb2,0x05,0x37,0x58,0x70,0x82,0x90,0x9b,
  36.     0x4d,0xa7,0xc4,0xd3,0xdc,0xe2,0xe6,0xea,0xec,0xee};*/

  38. /***********這兩組數組很重要，需要根據波形來調試，選擇合適的值，使輸出波形達到頻率要求************/
  39. uchar code waveTH[]={
  40.     0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
  41.         0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
  42.         0xec,0xf6,0xf9,0xfb,0xfc,0xfc,0xfd,0xfd,0xfd,0xfe};
  43. uchar code waveTL[]={
  44.     0x06,0x8a,0x10,0x4e,0x78,0x93,0xa8,0xb3,0xbe,0xc6, //正弦波頻率調整中間值
  45.         0xac,0xde,0x48,0x7a,0x99,0xaf,0xbb,0xc8,0xd0,0xde,        //三角波頻率調整中間值
  46.         0x88,0x50,0x90,0x32,0x34,0xbe,0x4a,0xa3,0xe5,0x2c};
  47. /*************************************************************************************************/

  49. uchar code triangle_tab[]={         //每隔數字8，采取一次
  50.         0x00,0x08,0x10,0x18,0x20,0x28,0x30,0x38,0x40,0x48,0x50,0x58,0x60,0x68,0x70,0x78,
  51.         0x80,0x88,0x90,0x98,0xa0,0xa8,0xb0,0xb8,0xc0,0xc8,0xd0,0xd8,0xe0,0xe8,0xf0,0xf8,0xff,
  52.         0xf8,0xf0,0xe8,0xe0,0xd8,0xd0,0xc8,0xc0,0xb8,0xb0,0xa8,0xa0,0x98,0x90,0x88,0x80,
  53.         0x78,0x70,0x68,0x60,0x58,0x50,0x48,0x40,0x38,0x30,0x28,0x20,0x18,0x10,0x08,0x00};

  55. uchar code sine_tab[256]={
  56.         //輸出電壓從0到最大值（正弦波1/4部分）
  57.         0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0xae,0xb1,0xb4,0xb7,0xba,0xbc,
  58.         0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6,0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,
  59.         0xee,0xef,0xf1,0xf2,0xf4,0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,
  60.         //輸出電壓從最大值到0（正弦波1/4部分）
  61.         0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5,0xf4,0xf2,0xf1,0xef,
  62.         0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8,0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,
  63.         0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xae,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99 ,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80,
  64.         //輸出電壓從0到最小值（正弦波1/4部分）
  65.         0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x51,0x4e,0x4c,0x48,0x45,0x43,
  66.         0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16 ,0x15,0x13,
  67.         0x11,0x10,0x0e,0x0d,0x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00,0x00,0x00,0x00,0x00,
  68.         //輸出電壓從最小值到0（正弦波1/4部分）
  69.         0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02 ,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,
  70.         0x11,0x13,0x15 ,0x16,0x18,0x1a,0x1c,0x1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,
  71.         0x40,0x43,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66 ,0x69,0x6c,0x6f,0x72,0x76,0x79,0x7c,0x80};

  73. void delay(uchar z)
  74. {
  75.     uint x,y;
  76.         for(x=z;x>0;x--)
  77.         for(y=110;y>0;y--);
  78. }

  80. void triangle_out()        //三角波輸出
  81. {
  82.     DAdata=triangle_tab[wavecount++];
  83.         if(wavecount>64) wavecount=0;
  84.         DA_S1=0;  //打開8位輸入寄存器
  85.         DA_S1=1;  //關閉8位輸入寄存器
  86. }

  88. void sine_out()         //正弦波輸出
  89. {
  90.     DAdata=sine_tab[wavecount++];
  91.         DA_S1=0;  //打開8位輸入寄存器
  92.         DA_S1=1;  //關閉8位輸入寄存器
  93. }

  95. void square_out()  //方波輸出
  96. {
  97.     judge=~judge;
  98.     if(judge==1) DAdata=0xff;
  99.         else  DAdata=0x00;
  100.         DA_S1=0;  //打開8位輸入寄存器
  101.         DA_S1=1;  //關閉8位輸入寄存器
  102. }

  104. /************1602液晶的相關函數*************/
  105. #define lcd_ports P1
  106. sbit rs=P2^2;
  107. sbit rw=P2^3;
  108. sbit lcden=P2^4;

  110. void write_com(uchar com)
  111. {
  112.         rs=0;        //置零，表示寫指令
  113.         lcden=0;
  114.         lcd_ports=com;
  115.         delay(5);
  116.         lcden=1;
  117.         delay(5);
  118.         lcden=0;
  119. }

  121. void write_date(uchar date)
  122. {
  123.         rs=1;        //置1，表示寫數據（在指令所指的地方寫數據）
  124.         lcden=0;
  125.         lcd_ports=date;
  126.         delay(5);
  127.         lcden=1;
  128.         delay(5);
  129.         lcden=0;
  130. }

  132. void disp_lcd(uchar addr,uchar *temp1)
  133. {
  134.         uchar num;
  135.         write_com(addr);
  136.         delay(1);   //延時一會兒???
  137.         for(num=0;num<16;num++)
  138.         {
  139.                 write_date(temp1[num]);//或者這樣寫write_date(*(temp1+num));
  140.                 delay(1);
  141.         }
  142. }

  144. void init_lcd()
  145. {
  146.         //uchar num;
  147.         lcden=0;  //可有可無???
  148.         rw=0;  //初始化一定要設置為零，表示寫數據
  149.         write_com(0x38);  //使液晶顯示點陣，為下面做準備
  150.         write_com(0x0c);  //初始設置
  151.         write_com(0x06);  //初始設置
  152.         write_com(0x01);  //清零
  153.         write_com(0x80);  //使指針指向第一行第一格
  154.     disp_lcd(0x80,&lcd_hang1[3*16]);  //在第一行顯示
  155.     disp_lcd(0xc0,&lcd_hang1[4*16]);  //在第二行顯示
  156.         /*for(num=0;num<16;num++)
  157.                 {
  158.                         write_date(table[num]);
  159.                         delay(5);
  160.                 }
  161.         write_com(0x80+0x40);   //給指針重新賦值，使之指向第二行第一格
  162.         for(num=0;num<16;num++)
  163.                 {
  164.                         write_date(table1[num]);
  165.                         delay(5);
  166.                 } */

  168.         /*TMOD=0x01;          //選用定時方式1
  169.         TH0=(65536-50000)/256;  //賦初值
  170.         TL0=(65536-50000)%256;        //
  171.         EA=1;        //開總中斷
  172.         ET0=1;          //開定時器中斷
  173.         TR0=1;          //啟動定時器*/
  174. }
  175. /********************1602液晶函數聲明結束*********************/

  177. void main()
  178. {
  179.     uchar i=0;
  180.         DA_S2=0;    //使DAC寄存器處于直通狀態
  181.         DAdata=0;
  182.         DA_S1=1;    //關閉8位輸入寄存器
  183.         init_lcd();
  184.     waveform=0;

  186.         TMOD=0x01;  //設置定時器0為16位工作方式
  187.         IT0=1;      //設置外部中斷0為下降沿觸發
  188.         ET0=1;      //開定時器中斷
  189.         EX0=1;
  190.         EA=1;
  191.         while(1)
  192.         {
  193.                 //DAout(0xff);           //可輸出TTL波形
  194.                 //DAout(0x80);
  195.                 //T_temp=32;
  196.         }
  197. }
  198.
  199. void timer0() interrupt 1
  200. {
  201.         TH0=THtemp;
  202.         TL0=TLtemp;
  203.         if(waveform==0)      sine_out();
  204.         else if(waveform==1) triangle_out();
  205.         else if(waveform==2) square_out();
  206. }

  208. void key_int0() interrupt 0
  209. {
  210.     uchar keytemp;
  211.         uint total_freq; //總頻率
  212.         EA=0; TR0=0;     //關總中斷與定時器
  213.         delay(5);       //延時夠嗎???
  214.         if(key==0)       //確實有按鍵按下而引發中斷
  215.         {
  216.                 keytemp=P3&0xf0; //獲取P3口高四位的值
  217.                 switch(keytemp)
  218.                 {
  219.                     case 0xe0:        //選擇波形
  220.                              waveform++;
  221.                                  if(waveform>2) waveform=0;
  222.                                  break;

  224.                     case 0xd0:  //頻率按規定單位依次增加
  225.                              wavefreq[waveform]++;
  226.                                  if(wavefreq[waveform]>10) wavefreq[waveform]=1; // /*這邊要用“>10”，因?yàn)樗取?11”可靠
  227.                                  break;                                                                                         //   性更高,使加數有個上限，不會一直加下去*/

  229.                     case 0xb0:  //頻率按規定單位依次衰減
  230.                              wavefreq[waveform]--;
  231.                                  if(wavefreq[waveform]<1) wavefreq[waveform]=10; //這邊要用“<1”，因?yàn)樗取?0”可靠性更高
  232.                                  break;

  234.                     case 0x70:    //TTL輸出
  235.                              DA_S2=1; //使DAC寄存器關閉
  236.                                  break;
  237.                 }
  238.             THtemp=waveTH[waveform*10+(wavefreq[waveform]-1)]; //方括號中選取第幾個數后，并把該值賦給T_temp
  239.                 TLtemp=waveTL[waveform*10+(wavefreq[waveform]-1)];
  240.             total_freq= wavefreq[waveform] * freq_unit[waveform]; //求輸出頻率（個數*單位）

  242.             lcd_hang2[5]=total_freq%10+0x30;                 //在液晶中顯示個位，(0x30 在液晶顯示中表示數字0)
  243.             total_freq/=10; lcd_hang2[4]=total_freq%10+0x30; //在液晶中顯示時十位
  244.             total_freq/=10; lcd_hang2[3]=total_freq%10+0x30; //在液晶中顯示時百位
  245.             total_freq/=10; lcd_hang2[2]=total_freq%10+0x30; //在液晶中顯示時千位

  247.             disp_lcd(0x80,&lcd_hang1[waveform*16]);  //在第一行顯示
  248.             disp_lcd(0xc0,lcd_hang2);  //在第二行顯示
  249.         }
  250.         wavecount=0; //'抽點'計數清零
  251.         while(!key);
  252.         EA=1; TR0=1;     //開啟總中斷與定時器
  253. }

復制代碼

所有資料51hei提供下載:
波形發生器.rar (65.23 KB, 下載次數: 119)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:351733 發表于 2018-6-14 11:44 | 顯示全部樓層
這個沒用啊
回復

使用道具 舉報

ID:351976 發表于 2018-7-3 17:43 | 顯示全部樓層
除了方波，都沒用啊
回復

使用道具 舉報

ID:1042619 發表于 2023-3-30 10:50 | 顯示全部樓層
有三角波，正玄波等的 波形發生器程序

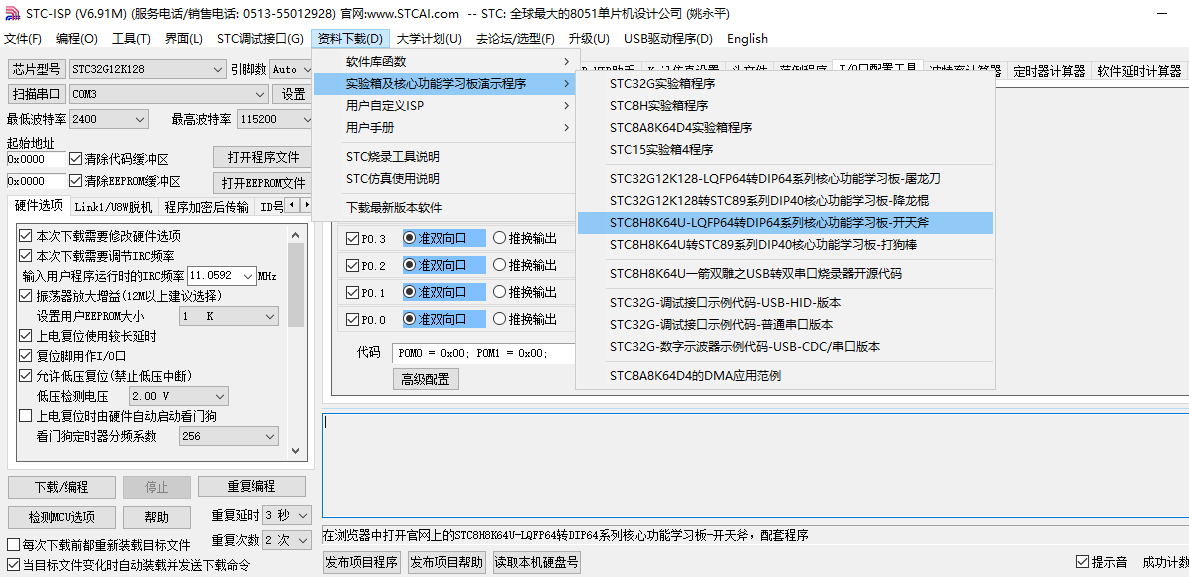

在 STC提供的能硬件仿真的8051，開天斧-STC8H8K64U-老劉愛搗鼓示波器程序包中：
